Pro-Form 790 Hr Elliptical Manuale D'istruzioni page 9

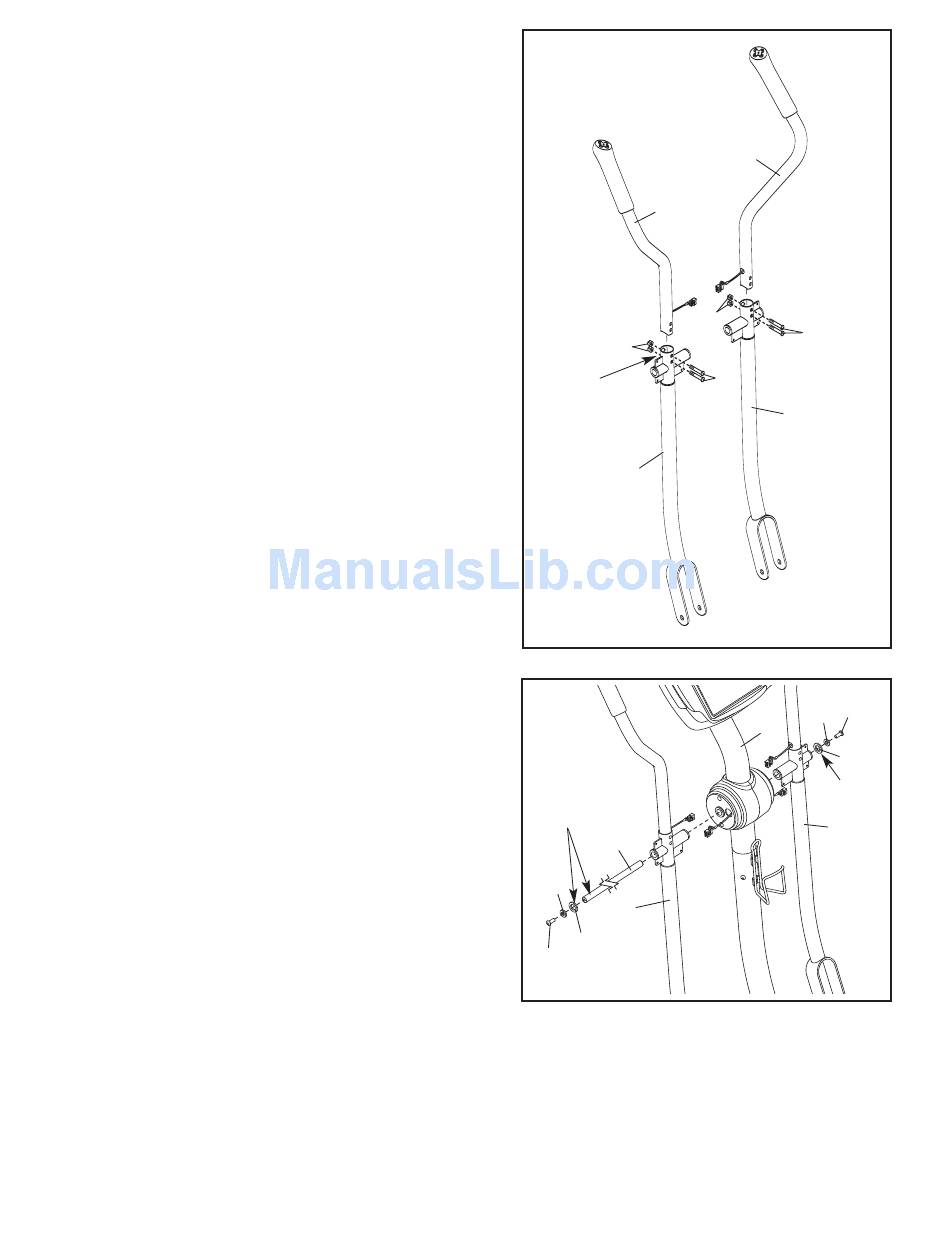

9. Individuare il Manubrio Sinistro (8) e il Montante
Sinistro Manubrio (11), che sono contrassegnati da
etichette Left (Sinistro).
Posizionare il Manubrio Sinistro (8) e il Montante
Sinistro Manubrio (11) come indicato. Inserire il
Manubrio Sinistro nel Montante Sinistro Manubrio.
Fissare il Manubrio Sinistro con due Bulloni a Testa
Bombata M8 x 41mm (78) e due Controdadi M8 (79).
Verificare che i Controdadi siano inseriti nei fori
esagonali presenti nel Montante Sinistro Manubrio.
Fissare il Manubrio Destro (9) al Montante Destro
Manubrio (12) nello stesso modo.
10. Applicare un'abbondante quantità di lubrificante (inclu-
so nella fornitura) all'Asse del Perno (74). Poi appli-
care il lubrificante a due Rondelle Ondulate (111).
Inserire l'Asse del Perno (74) nel Montante (3) e cen-
trarlo. Posizionare il Montante Sinistro Manubrio (11)
come indicato e farlo scorrere nell'estremità sinistra
dell'Asse del Perno. Far scorrere il Montante Destro
Manubrio (12) sull'estremità destra dell'Asse del Perno.
Serrare una Vite a Testa Bombata M8 x 23mm (84) con
una Rondella M8 (88) e una Rondella Ondulata (111) in
ogni estremità dell'Asse del Perno (74). Verificare che
le Rondelle Ondulate si trovino sulle estremità degli
Assi del Perno.
9
79
Fori
Esagonali
11
10
Lubrificare
74
88
11
111
84
9
9
8
79
78
78
12
88 84
3
Lubri-
ficare
12
111
