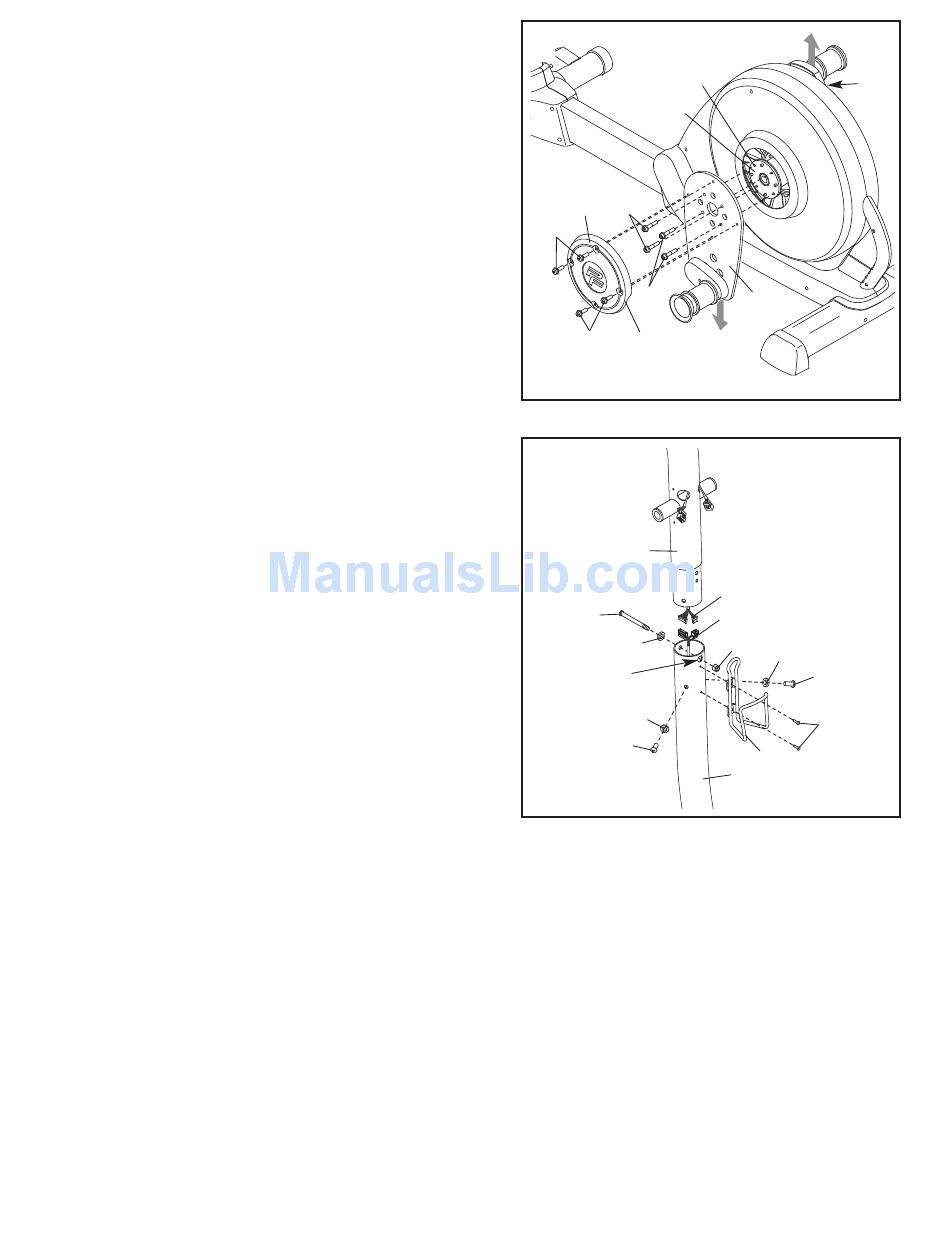

4. Localizzare il Braccio Manovella Sinistro (36), che è
contrassegnato da un adesivo con la scritta "Left" (sin-
istro). Reggere il Braccio Manovella Sinistro vicino al
Mozzo Manovella (38) sinistro. e allineare i fori nel
Braccio Manovella Sinistro con i fori inutilizzati presenti
nel Mozzo Manovella. Poi inserire quattro Viti Mozzo
(87) nel Braccio Manovella Sinistro e avvitare a mano le
Viti Mozzo nel Mozzo Manovella. Avvitare una delle Viti
Mozzo e successivamente serrare la Vite Mozzo più
lontano dalla prima Vite Mozzo. Stringere in seguito le
due Viti Mozzo restanti.
Fissare il Copri Mozzo (75) al Braccio Manovella
Sinistro (36) con due Viti a Testa Bombata M8 x 15mm
(116).
Ripetere la stessa operazione sull'altro lato del
crosstrainer ellittico. Verificare che i Bracci Manovella
(36, 123) siano orientati come indicato. Nota: non ci
sono Viti Puleggia (98) nella parte destra.
5. Mentre un'altra persona regge il Montante (3) vicino
alla Base (1), collegare i due connettori sul Filo
Bardato Superiore (48) ai due connettori presenti sul
Filo Bardato Inferiore (49). Tirare delicatamente
l'estremità superiore del Filo Bardato Superiore
per rimuovere il gioco, e inserire il Montante nella
Base. Fissare il Montante con un Bullone a Testa
Bombata M8 x 69mm (80), una Rondella Grower M8
(90) e un Controdado M8 (79). Attenzione a non
pizzicare i fili. Attendere prima di serrare il Bullone
a Testa Bombata; verificare che il Controdado sia
inserito nel foro esagonale della Base.
Successivamente, serrare due Viti a Testa Bombata
M8 x 23mm (84) con le Rondelle Grower M8 (90)
nella Base (1). Non avvitare troppo le Viti a Testa
Bombata.
Fissare il Porta Bottiglia (22) al Montante (1) con due
Viti M4 x 14mm (104).
4
87
75
116
87
116 Dispositivo di
Bloccaggio
5
3
80
90
Foro
Esagonale
90
84
7
98
38
36
Attenzione a non
pizzicare i fili.
48
49
79
90
84
104
22
1
123
