Pro-Form 790 Hr Elliptical Manuale D'istruzioni page 11

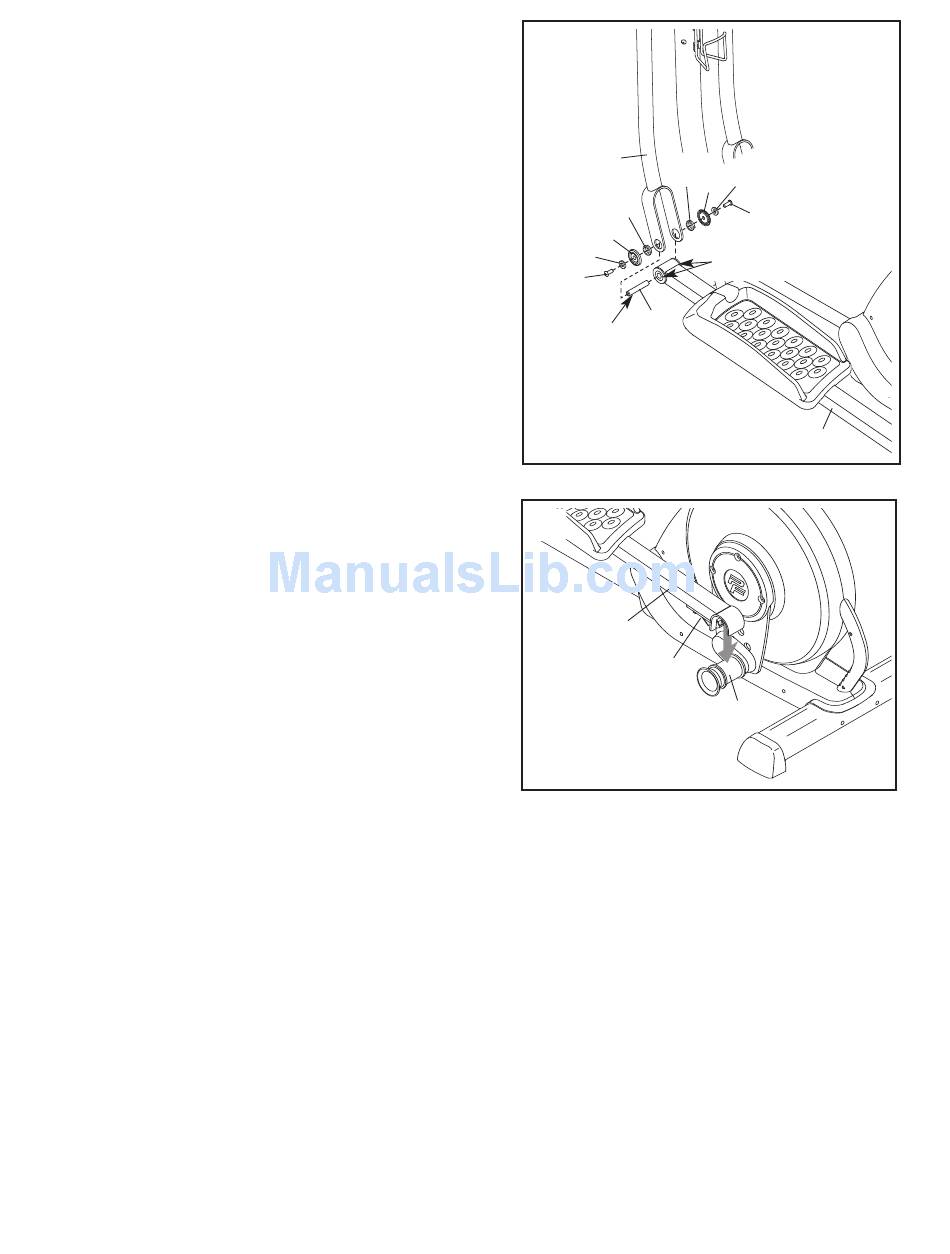

14. Applicare un leggero strato di grasso a uno degli Assi
Gamba Pedale (32) e ai due Cuscinetti Gamba
Pedale (33) nella Gamba Pedale Sinistra (14).
Successivamente inserire uno Spaziatore 5mm (77),
una Rondella da M8 (88) e un Copri Gamba Pedale
(31) su una Vite a Perno M8 x 23mm (115) e avvitare
a mano la Vite a Perno nell'Asse Gamba Pedale (32).
Mentre un'altra persona regge l'estremità anteriore
della Gamba Pedale Sinistro (14) all'interno della
staffa del Montante Sinistro Manubrio (11), inserire
l'Asse Gamba Pedale (32) in entrambe le parti.
Successivamente inserire uno Spaziatore 5mm (77),
una Rondella M8 (88) e un Copri Gamba Pedale (31)
su una Vite a Perno M8 x 23mm (115) e avvitare a
mano la Vite a Perno nell'Asse Gamba Pedale.
Verificare che i due Spaziatori siano posizionati ai
lati della staffa sul Montante Sinistro Manubrio.
Successivamente serrare entrambe le Viti a Perno.
Ripetere la stessa operazione sull'altro lato del
crosstrainer ellittico.
15. Sollevare la chiusura a scatto sotto alla Gamba
Pedale Sinistro (14), e posizionare la Gamba Pedale
Sinistro sul Manicotto Cuscinetto Manovella Sinistro
(43). Rilasciare la leva e verificare che la Gamba
Pedale Sinistro sia accuratamente collegata al
Manicotto Cuscinetto Manovella.
Montare la Gamba Pedale Destro (non raffigurata)
nello stesso modo.
Si veda fase 5. Serrare il Bullone a Testa Bombata
M8 x 69mm (80) e le due Viti a Testa Bombata
M8 x 23mm (84).
16. Assicurarsi che tutte le parti siano correttamente avvitate prima di utilizzare il crosstrainer ellittico.
Nota: a montaggio completato, potrebbero rimanere alcune parti inutilizzate. Proteggere il pavimento sotto il
crosstrainer ellittico con un tappeto.
14
11
77
31
88
115
Lubrificare
15
14
Chiusura
11
77
88
31
115
33-Lubrificare
32
14
43
