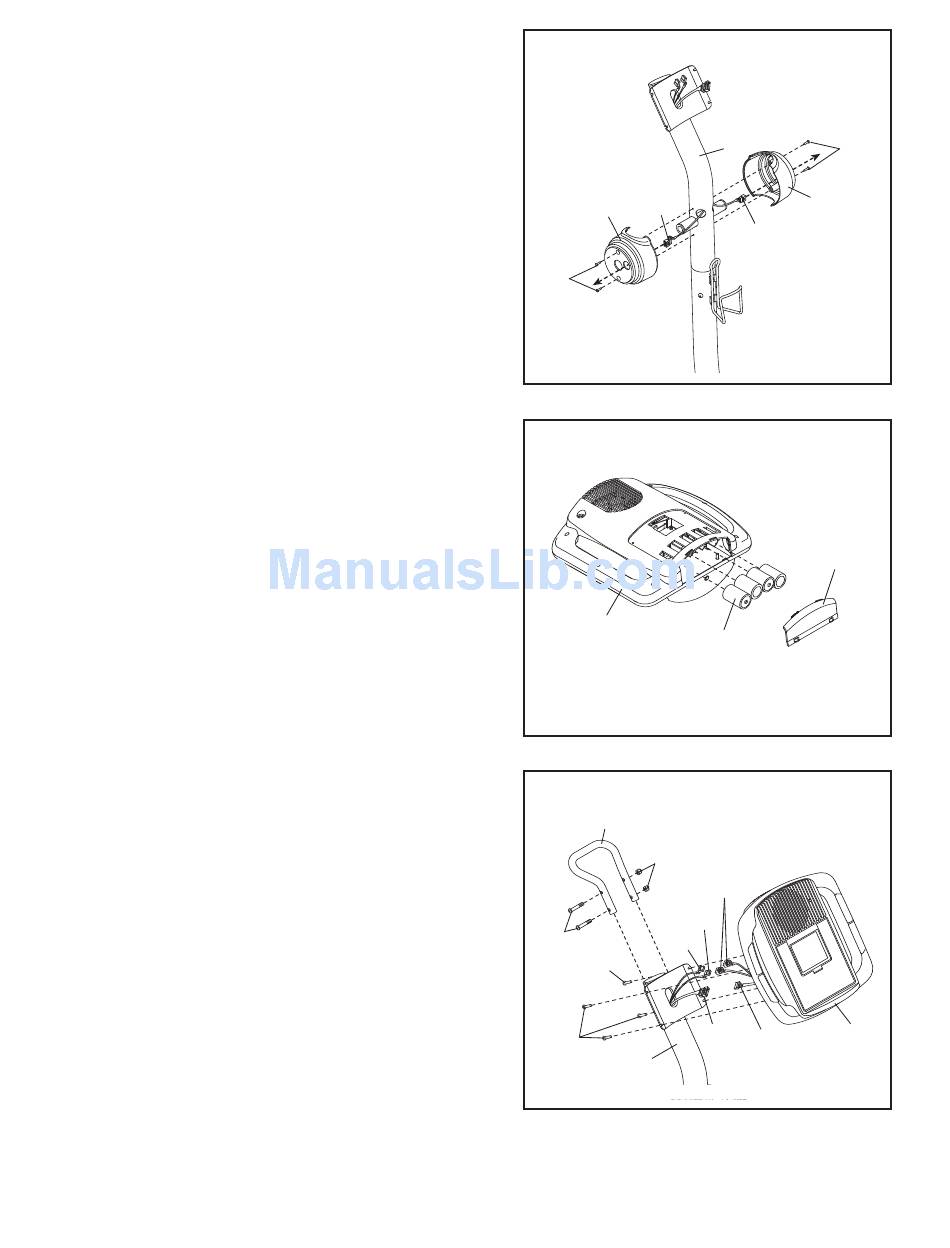

6. Orientare il Copri Montante Sinistro (17) come indicato
e reggerlo contro il Montante (3). Inserire il Filo di
Estensione Sinistro (135), contrassegnato da
un'etichetta, dentro al Copri Montante Sinistro. Fissare
il Copri Montante Sinistro con due Viti a Testa
Rotonda M4 x 16mm (101). Non pizzicare il Filo di
Estensione Sinistro.
Ripetere questa operazione per il Copri Montante
Destro (130) e il Filo di Estensione Destro (136).
7. Per la Consolle (5) sono necessarie quattro pile tipo
1,5V « D »; si consiglia l'uso di pile alcaline. Togliere il
copri pile e inserire quattro pile nella Consolle.
Verificare che le pile siano rivolte nel senso indica-
to nel disegno riportato nel vano pile.
Successivamente riposizionare il copri pile.
Nota: per il funzionamento della Consolle (5) è possi-
bile utilizzare la corrente elettrica invece delle pile. Per
acquistare il cavo, chiamare il numero verde ripor-
tato sulla copertina del presente manuale.
Collegare un'estremità del cavo nella presa anteriore
del crosstrainer ellittico. Collegare l'altra estremità del
cavo nella presa a muro, installata in conformità con le
normative vigenti.
8. Mentre un'altra persona regge la Consolle (5) vicino al
Montante (3), collegare il filo bardato sulla Consolle al
Filo Bardato Superiore (48). Poi, collegare i Fili di
Estensione Sinistro e Destro (135, 136), che sono
contrassegnati da etichette, ai fili del dispositivo di
controllo sinistro e destro sulla Consolle, anch'essi
contrassegnati da etichette. Inserire il filo bardato che
avanza nel Montante.
Fissare la Consolle (5) al Montante (3) con quattro Viti
a Testa Rotonda M4 x 16mm (101). Attenzione a non
pizzicare i fili bardati e i fili di estensione.
Montare la Maniglia Trasporto (4) al Montante (3) con
due Bulloni a Testa Bombata M8 x 112mm (125) e due
Controdadi M8 (79).
6
135
17
101
7
5
8
4
79
125
101
101
3
8
Attenzione a non
pizzicare i fili di
estensione durante
questa fase
3
130
136
Copri
Pile
Pile
Assicurarsi che i fili non
vengano pizzicati e danneg-
giati durante questa fase
Fili del
Dispositivo di
Controllo
135
136
48
Fili
Bardati
101
5
