Pro-Form 696 Elliptical Felhasználói Kézikönyv page 8

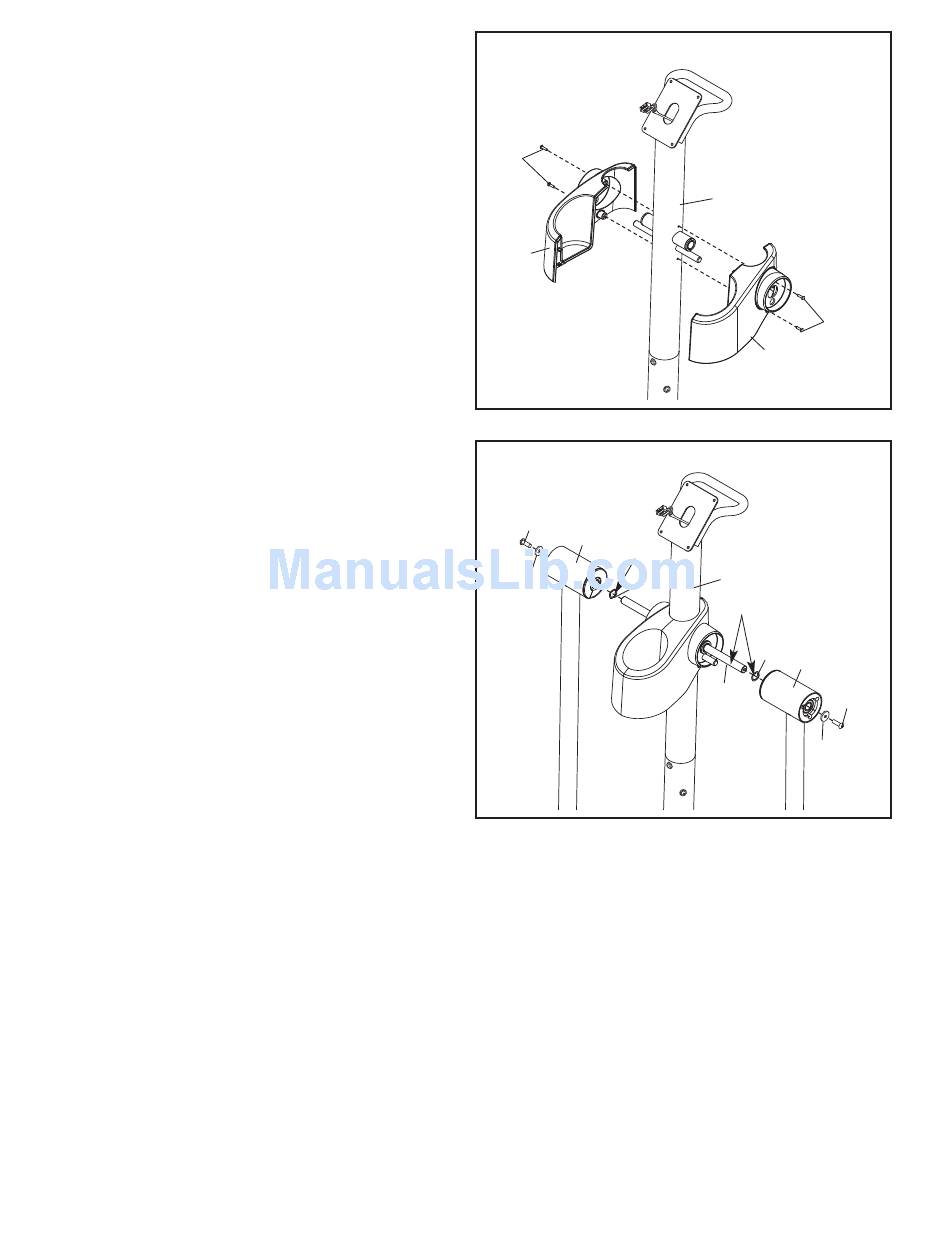

6. Igazítsa el a bal, illetve jobb oldali támasztóos-
zlop burkolatát (17, 18) a képen látható módon.
Szerelje fel a támasztóoszlop burkolatát a
támasztóoszlop (3) köré négy M4 x 16 mm-es
kerekfejű csavar (101) segítségével.
7. Bőségesen vigyen fel a berendezéssel együtt
szállított zsírból a forgócsap-tengelyre (74),
majd vigyen fel egy kevés zsírt a két 22 mm x
16 mm-es hullámos alátétre (111) is. Ezután
pedig helyezze be a forgócsap-tengelyt a
támasztóoszlopba (3).
Helyezzen egy 22 mm x 16 mm-es hullámos
alátétet (111) a forgócsap-tengely (74) bal oldali
végére. Keresse meg a bal felső testkart (11),
amely „L" címkével van megjelölve. Majd csúsz-
tassa rá a bal felső testkart a forgócsap-tenge-
lyre. Erősítse fel a bal felső testkart egy M8 x
23 mm-es félgömbfejű csavar (84), valamint egy
M8-as alátét (88) segítségével.
Ugyanúgy erősítse fel a jobb felső testkart
(12) is.
6
101
17
7
84
11
Zsír
88
111
8
3
101
18
3
Zsír
111
12
74
84
88
