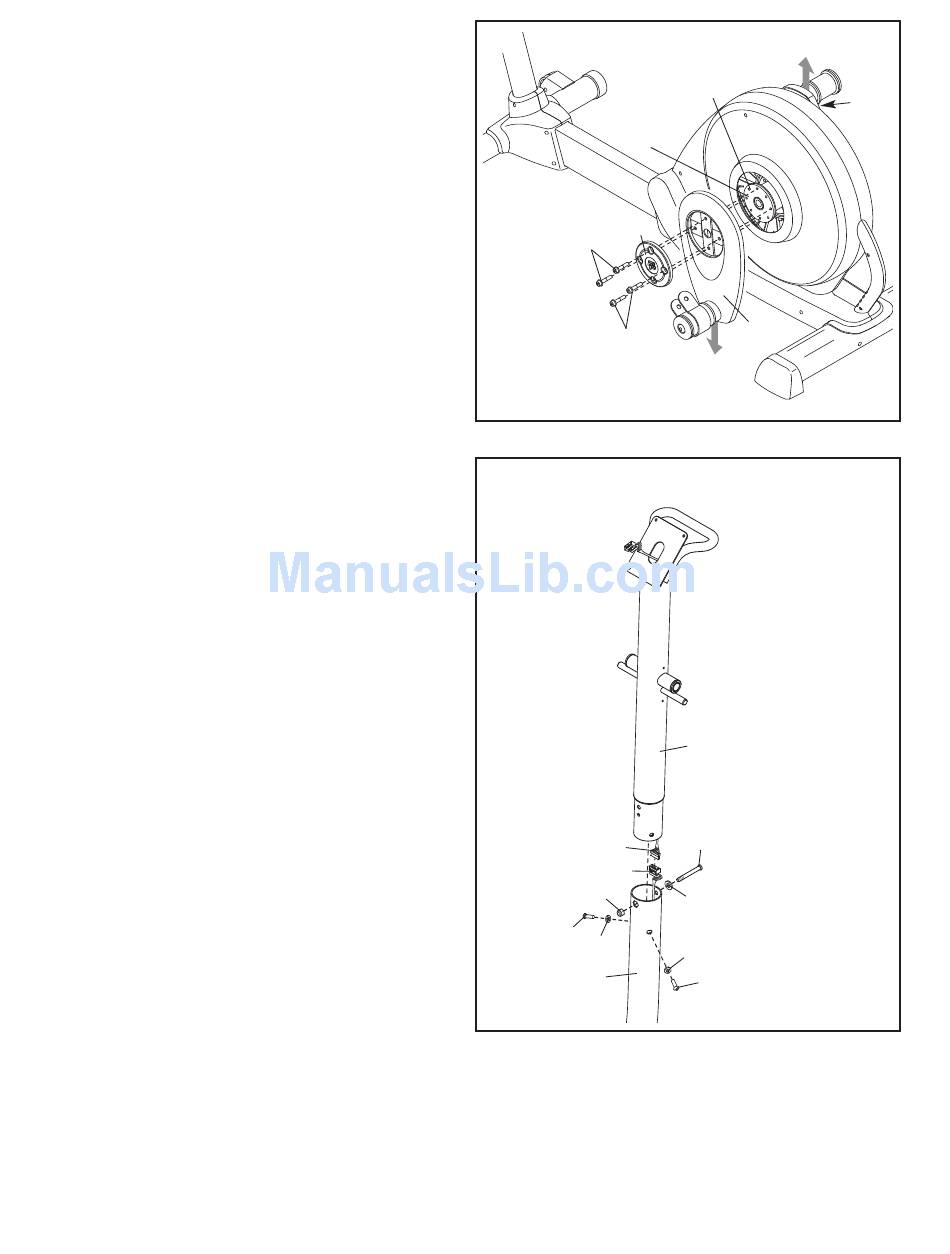

4. Tartsa az egyik forgattyúkart (36) a bal oldali
forgattyúagyhoz (38), majd igazítsa össze a for-
gattyúkar furatait a nem használt furatokkal a
forgattyúagyon. Ezután – az agy burkolatán
(75) keresztül – helyezze be az agy négy
csavarját (87) a forgattyúkarba, majd ujjal húzza
meg a csavarokat a forgattyúagyon. Húzza meg
az agycsavarok valamelyikét, majd húzza meg
az ettől az agycsavartól legtávolabb eső agyc-
savart. Ezután húzza meg a másik két agyc-
savart is.
Ismételje meg a fenti lépést az elliptikus
edzőgép másik oldalán. Ügyeljen arra, hogy a
forgattyúkarok (36) a képen látható módon
helyezkedjenek el. Megjegyzés: a jobb
oldalon nincsenek tárcsacsavarok (98).
5. Miközben másvalaki tartja a támasztóoszlopot
(3), csatlakoztassa a felső vezetékköteget (48)
az alsó vezetékköteghez (49). Óvatosan húzza
meg a felső vezetékköteg felső végét, hogy
az esetleges belógást megszüntesse, majd
helyezze be a támasztóoszlopot az alapba (1).
Szerelje fel a támasztóoszlopot egy M8 x 71
mm-es félgömbfejű csavar (80), egy M8-as osz-
tott alátét (90), valamint egy fényes M8-as
nejlon rögzítőanya (78) segítségével. Ügyeljen
arra, hogy a nejlon rögzítőanya benne
legyen a hatszögletű furatban az alapon.
Ezután húzza meg a két M8 x 23 mm-es fél-
gömbfejű csavart (84) és a két M8-as osztott
alátétet (90) az alapon (1).
4
38
75
87
87
5
48
49
78
84
90
1
7
98
36
36
3
80
90
90
84
