Pro-Form 696 Elliptical Gebruiksaanwijzing page 8

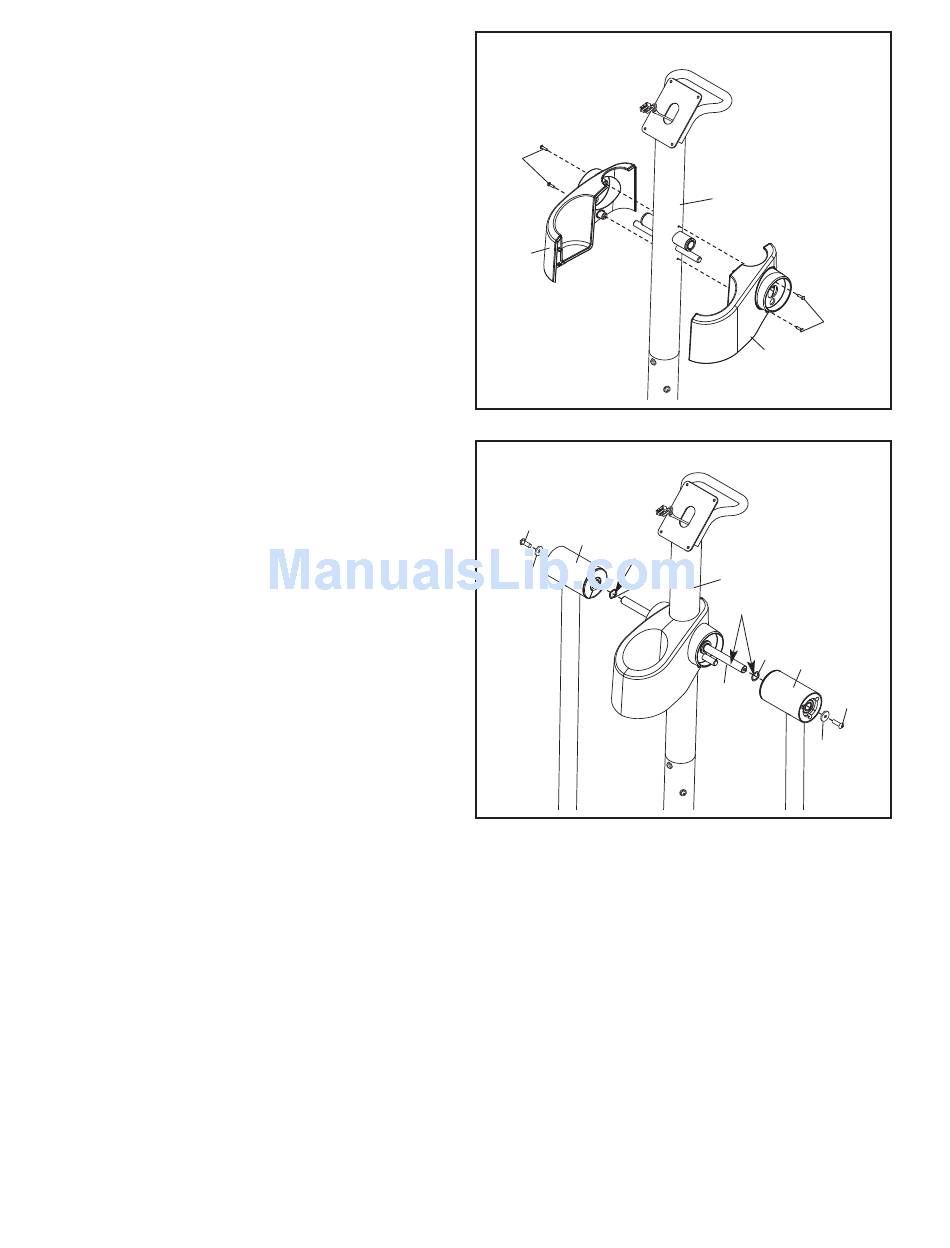

6. Oriënteer de Scherm van de Linker en Rechter
Staanders (17, 18) zoals getoond. Maak de
Scherm van de Staanders rond de Staander (3)
vast met vier M4 x 16mm Schroeven met
Ronde Kop (101).
7. Smeer een grote hoeveelheid smeervet op de
Zwenkas (74) en smeer dan een kleine hoe-
veelheid vet op de twee 22mm x 16mm
Gegolfde Tussenringen (111). Steek de
Zwenkas door de Staander (3).
Plaats een 22mm x 16mm Gegolfde Tussenring
(111) op het linker uiteinde van de Zwenkas
(74). Zoek de Linker Arm van het Bovendeel
(11), die met een "L" gemarkeerd is. Schuif de
Linker Arm van het Bovendeel Gedeelte op de
Zwenkas. Maak de Linker Arm van het
Bovendeel vast met een M8 x 23mm Schroef
met Ronde Kop (84) en een M8 Tussenring (88).
Maak de Rechter Arm van het Bovendeel
(12) op dezelfde manier vast.
6
101
17
7
84
11
Smeer
88
111
8
3
101
18
3
Smeer
111
12
74
84
88
