Pro-Form 696 Elliptical Gebruiksaanwijzing page 6

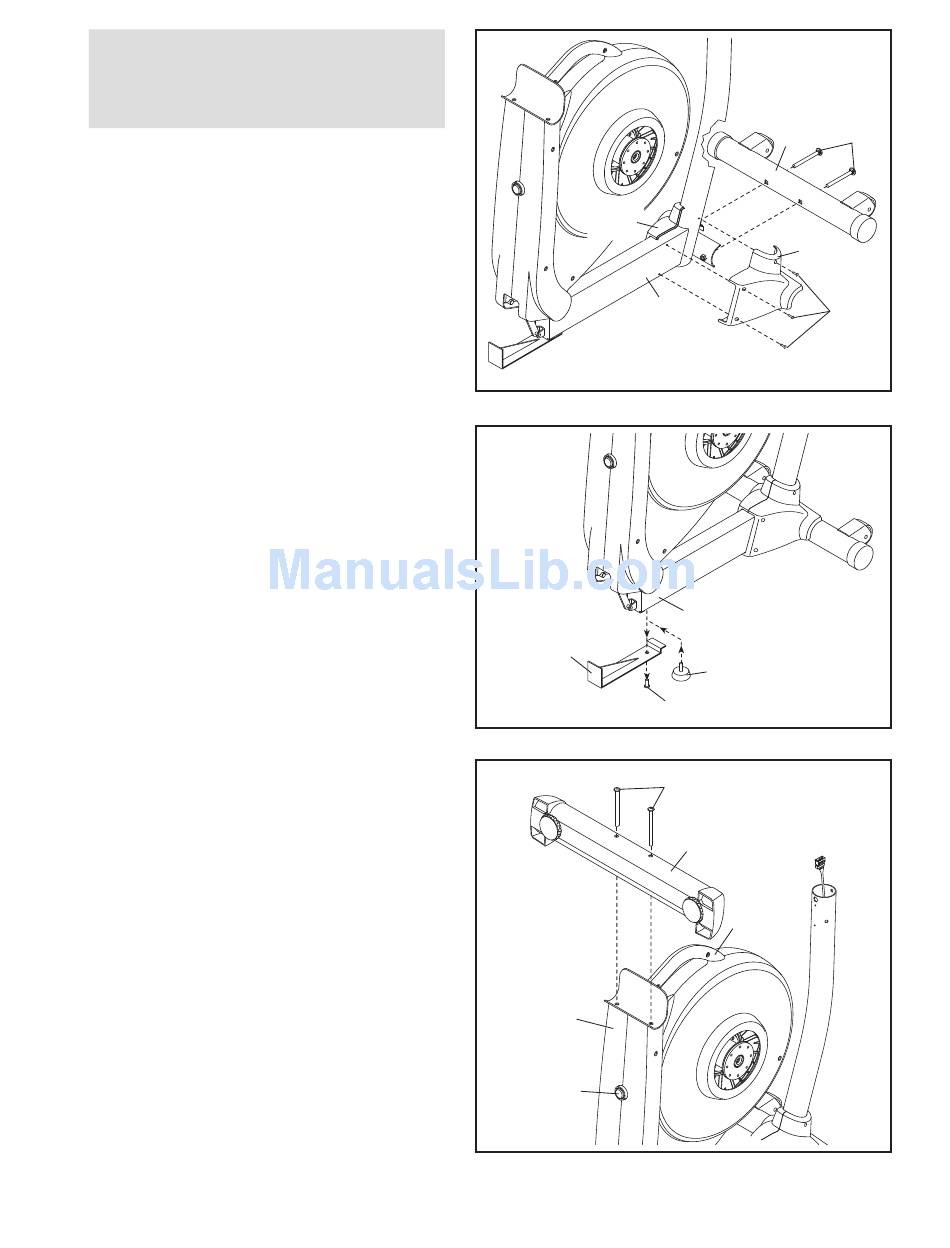

1.
Om de montage te vereenvoudigen, lees
eerst de informatie op pagina 5 voordat u
met de montage van de elliptische trainer
begint.
Terwijl een andere persoon de Basis (1) optilt,
maak de Voorste Stabilisator (6) aan de Basis
vast met twee M10 x 82mm Schroeven met
Ronde Kop (82).
Houd de Linker en Rechter Stabilisatorkap (79,
109) rond de Basis (1). Maak de
Stabilisatorkappen vast met zes M4 x 16mm
Schroeven met Ronde Kop (101) (er worden
slechts drie afgebeeld).
2. Verwijder de aangegeven schroef en beugel
van de Basis (1). Verwijder de schroef en de
beugel.
Draai dan de Voet van de Basis (26) zo ver
mogelijk in de Basis (1).
3. Maak de Achterste Stabilisator (7) aan het
Onderstel (2) vast met twee M10 x 127mm
Schroeven met Ronde Kop (83).
Houd dan de hendel van het Onderstel (2) vast,
druk op de Vergrendelingsknop (68) en laat het
Onderstel zakken totdat de Achterste
Stabilisator (7) op de grond steunt.
1
79
2
Buchse
3
2
68
6
6
109
1
101
1
26
Schroef
83
7
Hendel
82
