Pro-Form 696 Elliptical Gebruiksaanwijzing page 10

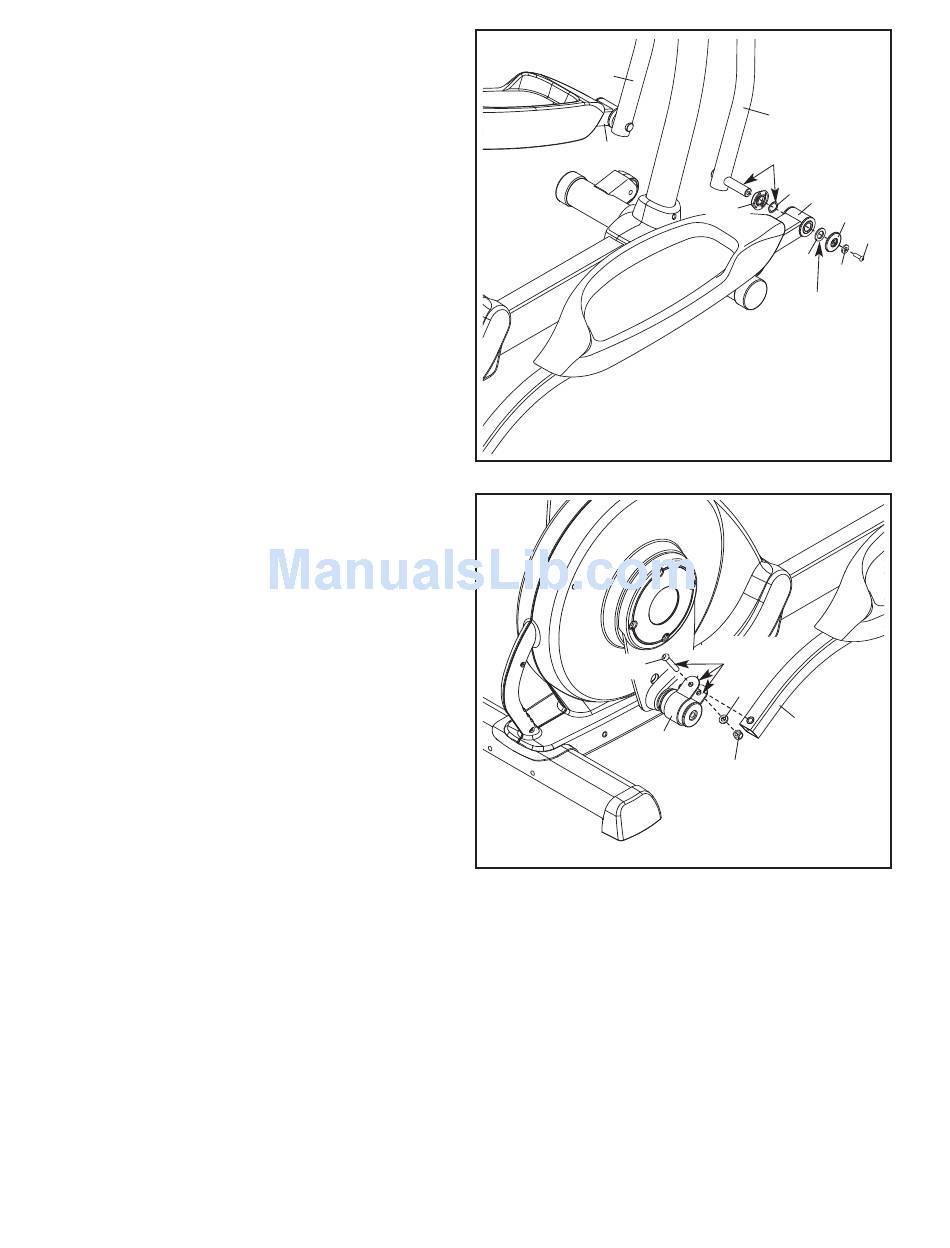

10. Smeer vet op de as van de Rechter Arm van
het Bovendeel (12). Smeer dan vet op de
23mm x 19mm Gegolfde Tussenring (97) en op
een M8 x 23mm x 1mm Tussenring (112).
Schuif een Tussenring voor de Arm van het
Bovendeel (62) op de Rechter Arm van het
Bovendeel (12); zorg ervoor dat de vlakke
kant van de Tussenring voor de Arm van het
Bovenste Gedeelte naar buiten gericht is.
Leg dan de 23mm x 19mm Gegolfde
Tussenring (97) op de Rechter Arm van het
Bovenste Gedeelte.
Schuif het Rechter Pedaalbeen (16) op de
Rechter Arm van het Bovendeel (12). Maak het
Rechter Pedaalbeen vast met een M8 x 23mm
Schouderschroef (115), een M8 x 16mm
Tussenring (110), een Kap van het Pedaalbeen
(31) en de M8 x 23mm x 1mm Tussenring
(112).
Herhaal deze stap voor het Linker
Pedaalbeen (14) en de Linker Arm van het
Bovendeel (11).
11. Smeer vet op de beugel van de Crankbushuls
(43) en de M10 x 58mm Schouderbout (71).
Steek de rechter Verbindingsarm (20) in de
Crankbushuls (43). Maak de rechter
Verbindingsarm vast met de M10 x 58mm
Schouderbout (71), een M8 Tussenring (88) en
een M8 Nylon Slotmoer (78).
Herhaal deze stap aan de andere kant van de
elliptische trainer.
10
11
14
11
71
10
12
Smeer
97
16
62
112
110
Smeer
Smeer
88
20
43
78
31
115
