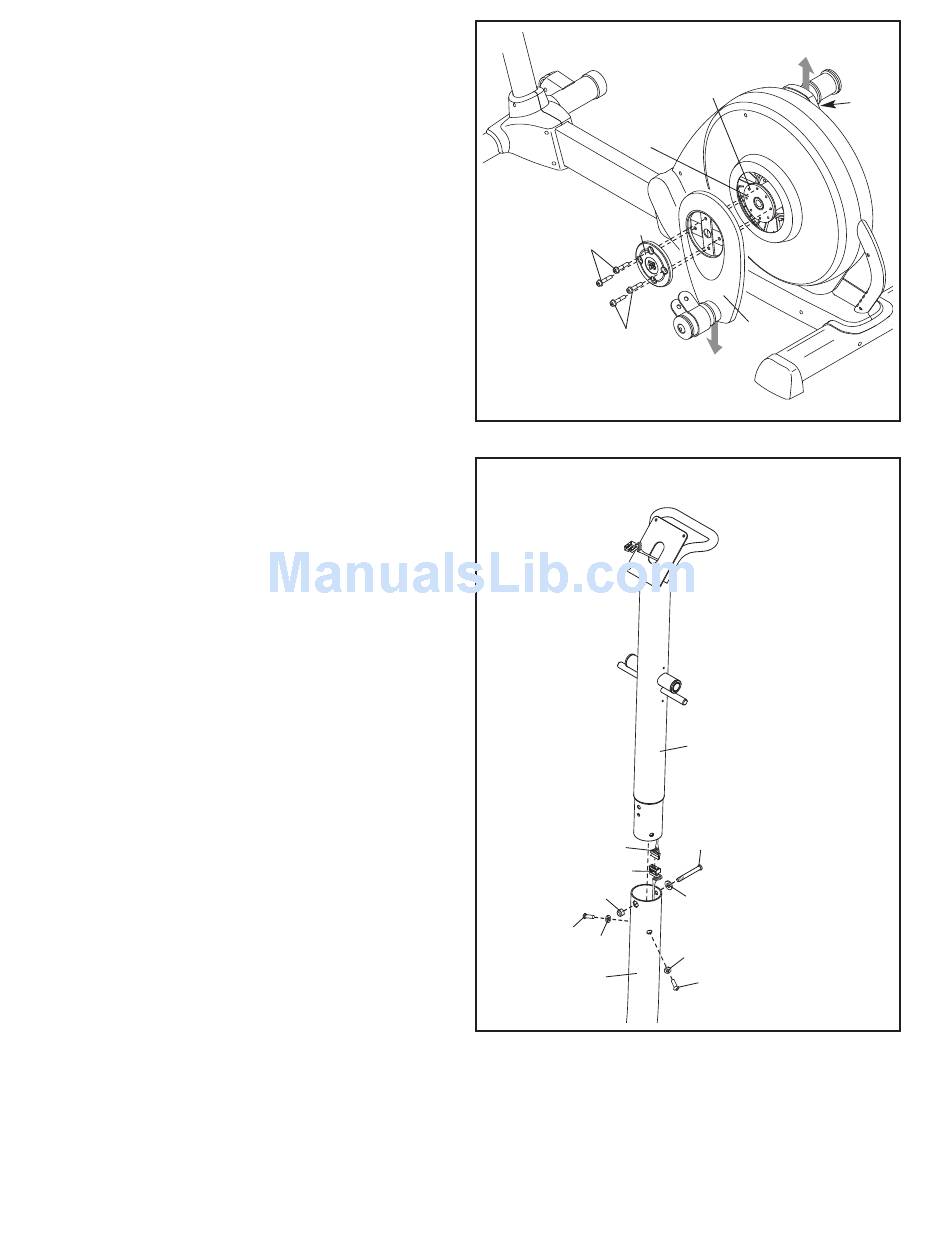

4. Houd een Crankarm (36) tegen de linker
Cranknaaf (38) en breng de gaten van de
Crankarm op dezelfde hoogte als de vrije gaten
van de Cranknaaf. Steek vier Naafschroeven
(87) door een Naafscherm (75) in de Crankarm
en draai de Naafschroeven met uw vingers in
de Cranknaaf. Draai een van de Naafschroeven
strak vast en dan de Naafschroef die het verst
verwijderd is van de eerste Naafschroef. Draai
dan de overige twee Naafschroeven strak vast.
Herhaal deze stap aan de andere kant van de
elliptische trainer. Zorg ervoor dat de
Crankarmen (36) georiënteerd zijn zoals
getoond. Opmerking: Er zijn geen
Katrolschroeven (98) aan de rechterkant.
5. Terwijl een andere persoon de Staander (3)
vasthoudt, sluit de Bovenste Draadkoker (48)
aan op de Lager Draadkoker (49). Trek voor-
zichtig aan het bovenste uiteinde van de
Bovenste Draadkoker om losse stukken te
vermijden en steek de Staander in de Basis
(1). Maak de Staander vast met een M8 x
71mm Bout met Ronde Kop (80), een M8
Gespleten Tussenring (90) en een Glanzende
M8 Nylon Slotmoer (78). Zorg ervoor dat de
Nylon Slotmoer in het zeshoekige gat van de
Basis zit.
Draai de twee M8 x 23mm Schroeven met
Ronde Kop (84) en twee M8 Gespleten
Tussenringen (90) vast in de Basis (1).
4
38
75
87
87
5
48
49
78
84
90
1
7
98
36
36
3
80
90
90
84
