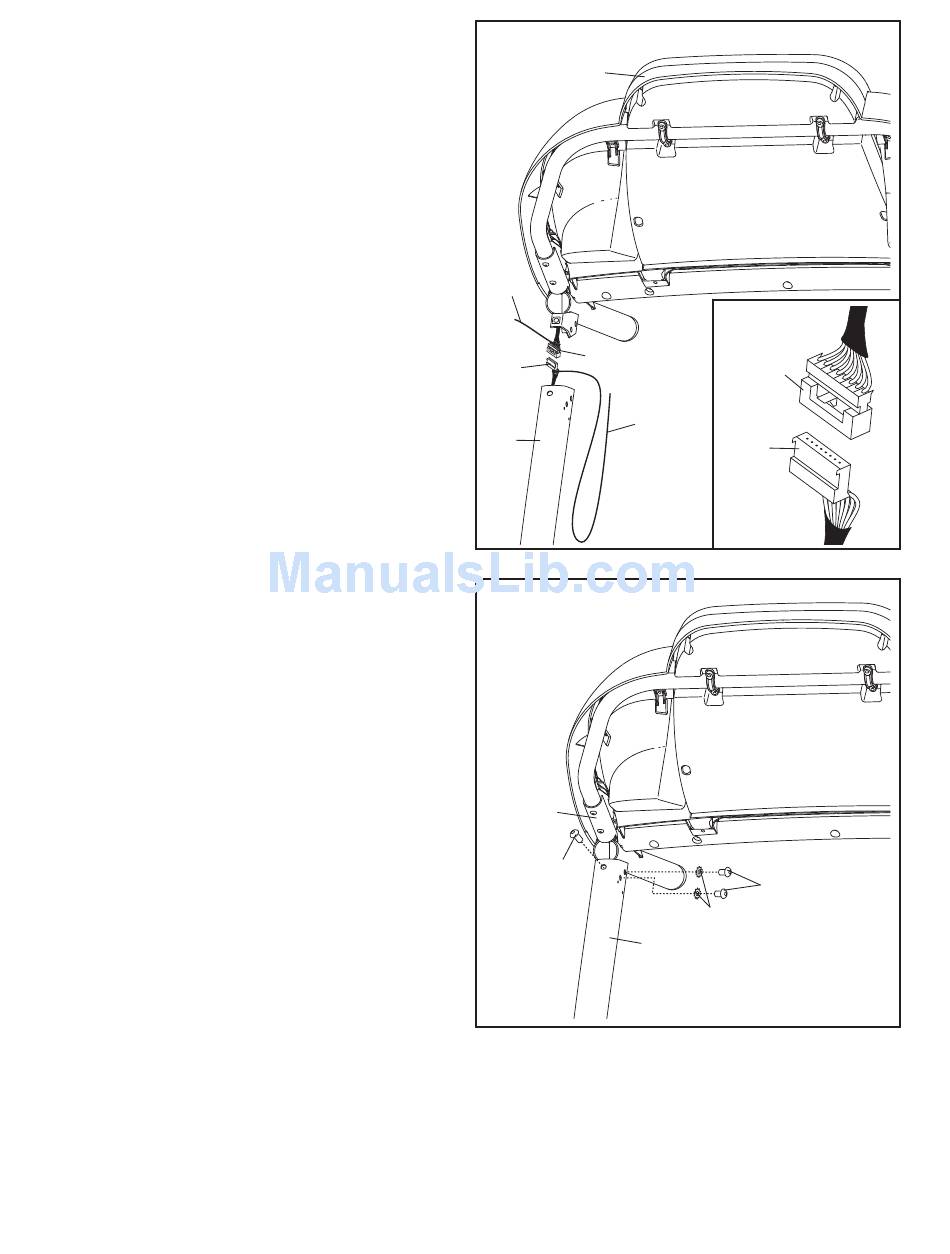

9. P eça a outra pessoa que segure a unidade da
consola junto à Barra Vertical Direita (76).
L igue o Fio da Barra Vertical (63) ao fio da
consola. Consulte o desenho inserido. Os
conectores devem deslizar entre si com
facilidade e ficar encaixados. Se assim não
acontecer, rode um deles e volte a tentar. SE OS
CONECTORES NÃO FICAREM CORRECTA-
MENTE LIGADOS, A CONSOLA PODERÁ
SOFRER DANOS QUANDO FOR LIGADA A
ALIMENTAÇÃO ELÉCTRICA. Remova o atilho
longo do Fio da Barra Vertical e o atilho do fio
da consola. Depois, introduza os conectores na
Barra Vertical Direita (76).
I nstale a unidade da consola sobre a Barra
Vertical Direita (76) e a Barra Vertical Esquerda
(não mostrada). Certifique-se de que não haja
nenhum fio trilhado.
10. E nrosque um Pino M8 x 25mm (5) e dois
Parafusos 5/16" x 5/8" (79) com duas Anilhas
em Forma de Estrela M8 (6) na Barra Vertical
Direita (76) e no Apoio para a Mão Direita (64)
conforme mostrado. Não aperte já o Pino e os
Parafusos.
F ixe o Apoio para a Mão Esquerda (não
mostrado) conforme descrito acima. Depois,
aperte firmemente ambos os Pinos e os
quatro Parafusos.
9
Unidade
da Consola
Atilho
Fio da Consola
63
Atilho
Longo
76
10
64
5
11
Fio da
Consola
63
79
6
76
