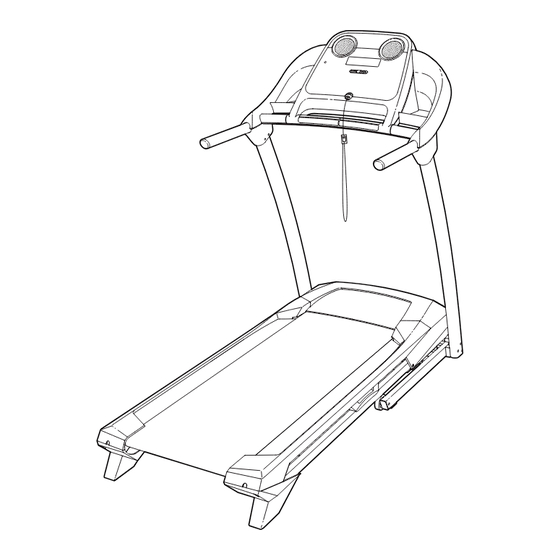

ProForm 620 Zlt Treadmill Manuale D'istruzioni

Italian manual
Hide thumbs Also See for 620 Zlt Treadmill:
Table of Contents

Advertisement

Quick Links

Download this manual See also: User Manual
Nº del Modello PETL69911.0
Nº di Serie
Riportare il numero di serie nello
spazio soprastante per eventuali
comunicazioni future.
Etichetta del Nº. di Serie
DOMANDE?
Come fabbricanti, ci siami imposti
di provvedere alla completa sod-
disfazione della cliente. Se avete
domande, oppure rinvenite parti
mancanti, si prega di vedere le seg-
uenti informazioni:
848 350028
lunedì–venerdì, 10.00–13.00 e
14.00–18.00 (non accessibile da
telefoni cellulari)
Fax: 0755910105
email: csitaly@iconeurope.com
sito web: www.iconsupport.eu
ATTENZIONE
Leggere tutte le istruzioni e
precauzioni riportate in que-
sto manuale prima di utilizzare
questa attrezzatura. Conservare
il manuale per ogni successivo
riferimento.
MANUALE D'ISTRUZIONI
www.iconeurope.com

Advertisement

Table of Contents
loading

Related Manuals for ProForm 620 Zlt Treadmill

Summary of Contents for ProForm 620 Zlt Treadmill

  • Page 1 Nº del Modello PETL69911.0 Nº di Serie MANUALE D’ISTRUZIONI Riportare il numero di serie nello spazio soprastante per eventuali comunicazioni future. Etichetta del Nº. di Serie DOMANDE? Come fabbricanti, ci siami imposti di provvedere alla completa sod- disfazione della cliente. Se avete domande, oppure rinvenite parti mancanti, si prega di vedere le seg- uenti informazioni:...

  • Page 2: Table Of Contents

    è mancante o illeggibile, consultare la copertina del presente manuale e richiederne gratuitamente una in sostituzione. Applicare l’etichetta nella posizione indicata. Nota: queste etichette potrebbero non essere raffigu- rate nelle dimensioni reali. PROFORM è un marchio registrato di ICON IP, Inc.

  • Page 3: Precauzioni Importanti

    PRECAUZIONI IMPORTANTI AVVERTENZA: per ridurre il rischio di incidenti gravi, leggere tutte le precauzioni e le istruzioni importanti contenute nel presente manuale nonché tutte le avvertenze riportate sul tapis roulant prima di iniziare a utilizzarlo. ICON non si assume alcuna responsabilità in caso di lesioni personali o danni causati o dovuti all’utilizzo dell’attrezzo.
  • Page 4 19. Non lasciare mai incustodito il tapis roulant 23. Controllare e serrare opportunamente tutti i mentre è in funzione. Rimuovere sempre la componenti del tapis roulant con regolarità. chiave, portare l’interruttore di accensione in PERICOLO: posizione spenta (vedere il disegno a pagina disinserire sempre il 5 per l’ubicazione dell’interruttore) e disin- cavo di alimentazione immediatamente dopo...

  • Page 5: Prima Di Iniziare

    PRIMA DI INIZIARE Grazie per aver scelto il nuovo tapis roulant rapidamente ogni eventuale richiesta, prima di contat- PROFORM 620 ZLT. Il tapis roulant 620 ZLT offre tarci è necessario munirsi del numero del modello e del ® una gamma di funzioni progettate per rendere i vostri numero di serie.

  • Page 6: Tabella Identificazione Pezzi

    TABELLA IDENTIFICAZIONE PEZZI Fare riferimento ai disegni sottostanti per identificare i pezzi utilizzati durante il montaggio. Il numero tra paren- tesi indicato in ogni disegno rappresenta il numero pezzo, evinto dall’ELENCO PEZZI al termine del presente manuale. Il numero dopo le parentesi è la quantità necessaria per il montaggio. Nota: qualora un pezzo non sia rintracciabile nel kit hardware, verificare se sia stato preassemblato.

  • Page 7: Montaggio

    MONTAGGIO • Il montaggio richiede la presenza di due persone. • Per identificare i pezzi piccoli, vedere pagina 6. • Posizionare tutti i pezzi in uno spazio libero ed • Per il montaggio sono necessari i seguenti eliminare gli imballaggi. Non gettare il materiale attrezzi: d’imballaggio fino al completamento delle fasi di le chiavi esagonali in dotazione montaggio.
  • Page 8 3. Localizzare il Montante Destro (76), contrasseg- nato con “Right” (L o Left indicano la sinistra; R o Right indicano la destra). Con l’aiuto di un’altra persona reggere il Montante Destro vicino alla Base (74). Si veda il disegno nel riquadro. Fissare bene la fascetta cavo nel Montante Destro (76) attorno all’estremità...
  • Page 9 5. Reggere il Montante Sinistro (66) contro la Base (74). Inserire una Vite 3/8" x 3 1/4" (2) con una Rondella a Stella 3/8" (3) nel foro superiore del Montante Sinistro (66). Infine serrare parzial- mente la Vite nella Base (74). Serrare parzialmente altre due Viti 3/8"...
  • Page 10 7. Appoggiare il gruppo consolle rivolto verso il basso su una superficie morbida per evitare di graffiarlo. Allentare le quattro Viti #8 x 1" (7). Ruotare con cura il Telaio Consolle (61) nella posizione indicata. Identificare i Portaoggetti Sinistro e Destro (90, 60).
  • Page 11 9. Con l’aiuto di un’altra persona, reggere il gruppo consolle vicino al Montante Destro (76). Gruppo Consolle Collegare il Cavo Montante (63) al cavo consolle. Si veda il disegno nel riquadro. I connet- tori dovrebbero inserirsi agevolmente uno nell’altro e scattare in posizione. In caso contrario, ruotare un connettore e riprovare.
  • Page 12 11. Infilare il Copri Montante Destro (89) appoggi- andolo al Corrimano Destro (64). Fissare il Copri Montante Destro con due Viti M4,2 x 16mm (56). Prestare attenzione a non serrare eccessiva- mente le Viti. Montare il Copri Montante Sinistro (non raf- figurato) nel modo illustrato in precedenza.
  • Page 13 13. Fissare la Staffa Chiusura a Scatto (99) sull’estremità della Chiusura a Scatto Immagazzinaggio (97) alla Base (74) con due Bulloni 3/8" x 2" (67) e due Dadi 3/8" (98). 14. Fissare l’estremità superiore della Chiusura a Scatto Immagazzinaggio (97) alla Barra Trasversale Chiusura a Scatto (91) con un Bullone 3/8"...

  • Page 14: Funzionamento E Regolazioni

    2. Si veda il disegno nel riquadro. Reggere il ricevitore (A) in modo che l’antenna (B) sia rivolta nel modo indicato. Staccare la carta dal pannello adesivo sul retro del ricevitore. Premere il ricevitore sul Portello di Accesso (80) nel modo indicato.
  • Page 15 DIAGRAMMA CONSOLLE Fermaglio Chiave APPLICAZIONE DELL’ETICHETTA DI Per esempio, perdere chili di troppo con l’allenamento AVVERTENZA Dimagrimento di 8 settimane o allenarsi per la corsa su lunga distanza con il programma Maratona. Gli allena- Individuare le avvertenze in Inglese sulla consolle. Le menti iFit controllano automaticamente il tapis roulant stesse avvertenze in altre lingue si trovano nel foglio mentre la voce di un personal trainer guida l’utente in...
  • Page 16 ACCENSIONE DELL’ATTREZZO USO DELLA MODALITÀ MANUALE IMPORTANTE: qualora il tapis roulant sia rimasto 1. Inserire la chiave nella consolle. esposto a basse temperature, riportarlo a tempera- tura ambiente prima di attivare l’alimentazione. In Consultare la sezione ACCENSIONE caso contrario, i display o altri componenti elettrici DELL’ATTREZZO a sinistra.
  • Page 17 5. Modifica dell’inclinazione del tapis roulant nel distanza percorsa (correndo o camminando), la modo desiderato. quantità approssimativa di calorie bruciate e la velocità del nastro scorrevole. Premere ripetu- Per modificare l’inclinazione del tapis roulant, tamente il pulsante del Display finché il display premere i pulsanti di aumento/diminuzione Incline superiore visualizza le informazioni desiderate.
  • Page 18 USO DI UN PROGRAMMA CALORIE ante indica la velocità im- postata per il segmento Segmento Corrente 1. Inserire la chiave nella consolle. corrente. Al termine di ogni segmento, viene Consultare la sezione ACCENSIONE emessa una serie di seg- DELL’ATTREZZO a pagina 16. nali acustici.
  • Page 19 USO DEL PROGRAMMA DI POTENZIAMENTO

 N el corso dell’allen- amento il profilo mostrerà Segmento Corrente 1. Inserire la chiave nella consolle. l’avanzamento. Il seg- mento lampeggiante Consultare la sezione ACCENSIONE del profilo rappresenta DELL’ATTREZZO a pagina 16. il segmento corrente dell’allenamento.
  • Page 20 USO DI UN ALLENAMENTO IFIT 3. Avvio dell’allenamento. Per acquistare le schede iFit, visitare il sito web Premere il pulsante Start (avvio) o il pul- www.iFit.com o telefonare al numero indicato sulla sante di aumento Speed (velocità) per iniziare copertina del presente manuale. Le Schede iFit sono l’allenamento.
  • Page 21 MODALITÀ INFORMAZIONI tivare la modalità demo, pre- mere il pulsante di diminuzi- La consolle è dotata di una modalità informazioni che one Speed. registra la distanza complessiva percorsa dal nastro scorrevole e il numero complessivo di ore d’uso del Per uscire dalla modalità tapis roulant.

  • Page 22: Piegatura E Spostamento Del Tapis Roulant

    PIEGATURA E SPOSTAMENTO DEL TAPIS ROULANT CHIUSURA DEL TAPIS ROULANT SPOSTAMENTO DEL TAPIS ROULANT Prima di chiudere il tapis roulant, regolare l’in- Per spostare il tapis roulant, prima chiuderlo nel modo clinazione alla posizione più bassa. La mancata indicato a sinistra. ATTENZIONE: verificare che la osservanza di questa precauzione può...

  • Page 23: Localizzazione Guasti

    LOCALIZZAZIONE GUASTI La maggior parte dei problemi relativi al tapis SINTOMO: i display della console rimangono accesi roulant possono essere risolti leggendo le seguenti una volta tolta la chiave dalla consolle istruzioni. Individuare il problema riscontrato e seguire le procedure indicate. Se occorressero a.
  • Page 24 Individuare il Commutatore (33) e il Magnete b. Qualora il nastro scorrevole sia eccessivamente (32) sul lato destro della Puleggia (31). Ruotare teso, le prestazioni del tapis roulant potrebbero la Puleggia fino ad allineare il Magnete con il risultare compromesse e il nastro danneggiato. Commutatore. Assicurarsi che vi sia uno spazio Rimuovere la chiave e DISINSERIRE IL CAVO di circa 3 mm fra Magnete e Commutatore.
  • Page 25 SINTOMO: il nastro scorrevole non è centrato tra i SINTOMO: il nastro scorrevole slitta durante l’uso poggia piedi. IMPORTANTE: se il nastro scorrevole sfrega contro i poggia piedi, potrebbe risultarne a. Innanzi tutto rimuovere la chiave e DISINSERIRE danneggiato. IL CAVO DI ALIMENTAZIONE. Utilizzando la chiave esagonale, ruotare entrambe le viti del rullo a.

  • Page 26: Guida Agli Esercizi

    GUIDA AGLI ESERCIZI Bruciare i Grassi—Per bruciare i grassi in modo AVVERTENZA: efficace, è necessario eseguire un allenamento a un prima di livello di intensità relativamente basso per parecchi iniziare questo programma di esercizi o altri, minuti. Durante i primi minuti di allenamento, il corpo consultare il medico.

  • Page 27: Elenco Pezzi

    ELENCO PEZZI Nº del Modello PETL69911.0 R0612A N° Qtà. Descrizione N° Qtà. Descrizione Vite di Messa a Terra #8 x 1/2" Cavo di Alimentazione Vite 3/8" x 3 1/4" Interruttore Principale Rondella a Stella 3/8" Vite M4.2 x 16mm Vite #8 x 3/4" Consolle Bullone M8 x 25mm Base Consolle...

  • Page 28: Disegno Esploso

    DISEGNO ESPLOSO A Nº del Modello PETL69911.0 R0612A...
  • Page 29 DISEGNO ESPLOSO B Nº del Modello PETL69911.0 R0612A...
  • Page 30 DISEGNO ESPLOSO C Nº del Modello PETL69911.0 R0612A 16 75...
  • Page 31 DISEGNO ESPLOSO D Nº del Modello PETL69911.0 R0612A...

  • Page 32: Ordinazione Dei Pezzi Di Ricambio

    ORDINAZIONE DEI PEZZI DI RICAMBIO Per ordinare i pezzi di ricambio, si veda la copertina del presente manuale. Per poter soddisfare rapidamente la vostra richiesta, prima di contattarci vi preghiamo di munirvi: • del numero del modello e del numero di serie del prodotto (consultare la copertina del presente manuale) • del nome del prodotto (consultare la copertina del presente manuale) • d el numero pezzo e della descrizione del/dei pezzo/i di ricambio (consultare il capitolo ELENCO PEZZI e DISEGNO ESPLOSO alla fine del presente manuale) INFORMAZIONI PER IL RICICLO Questo prodotto elettronico non deve essere smaltito unitamente ai rifiuti urbani.
