ProForm 620 Zlt Treadmill Manual Do Utilizador page 10

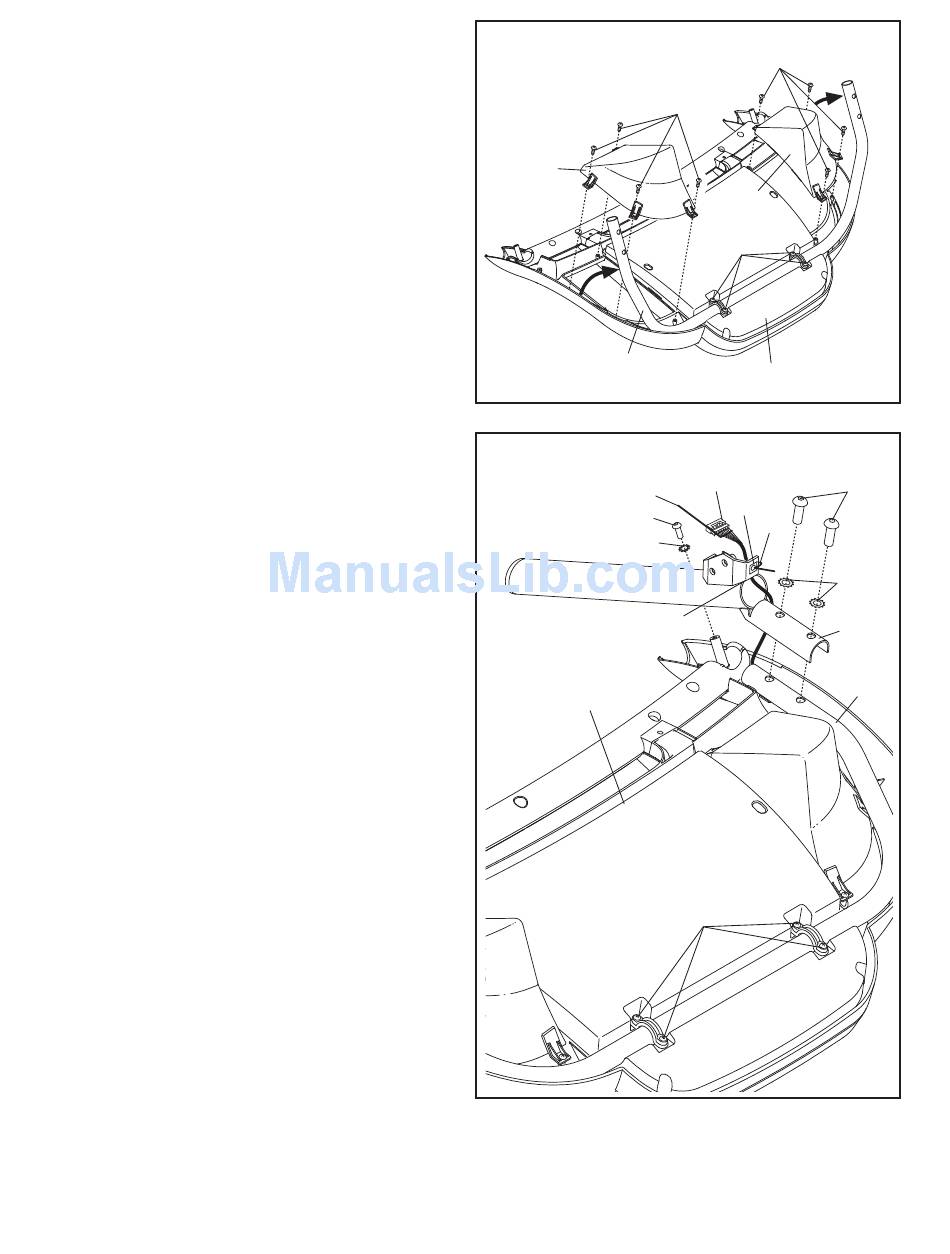

7. C oloque a unidade da consola voltada para
baixo sobre uma superfície macia para evitar
arranhar a consola.
D esaperte os quatro Parafusos #8 x 1" (7).
Eleve cuidadosamente a Estrutura da Consola
(61) até à posição mostrada.
Identifique os Tabuleiros Esquerdo e Direito (90,
60). Fixe os Tabuleiros à unidade da consola
com oito Parafusos M4,2 x 13mm (65).
V olte a baixar a Estrutura da Consola (61) até à
unidade da consola.
8. I dentifique o Apoio para a Mão Direita (64).
Remova o atilho do Apoio para a Mão Direita. Se
necessário, pressione a Porca Fixa M8 (85) para
a encaixar.
S egure o Apoio para a Mão Direita (64) junto
à unidade da consola. Utilize o atilho do fio
da consola para puxar o fio em torno da parte
lateral do Apoio para a Mão Direita e através da
ranhura do Apoio para a Mão Direita conforme
mostrado.
S e necessário, ajuste a Estrutura da Consola
(61) para alinhar os orifícios do Apoio para a
Mão Direita (64) com os orifícios da Estrutura da
Consola.
F ixe o Apoio para a Mão Direita (64) à Estrutura
da Consola (61) e à unidade da consola com
dois Pinos M8 x 25mm (5), duas Anilhas em
Forma de Estrela M8 (6) e um Parafuso M5
x 16mm (23) com uma Anilha em Forma de
Estrela 1/4" (8). Certifique-se de que o fio da
consola não fique trilhado. Enrosque ambos
os Pinos e o Parafuso antes de apertar qual-
quer deles.
F ixe o Apoio para a Mão Esquerda (não
mostrado) conforme descrito acima. Nota: não
existe um fio no lado esquerdo.
A perte os Parafusos #8 x 1" (7). Tenha cuidado
para não os apertar demasiado.
7
90
61
8
Atilho
23
Ranhura
Unidade da
Consola
10
65
65
60
7
Unidade da Consola
Fio da
Consola
85
Atilho
8
7
5
6
64
61
