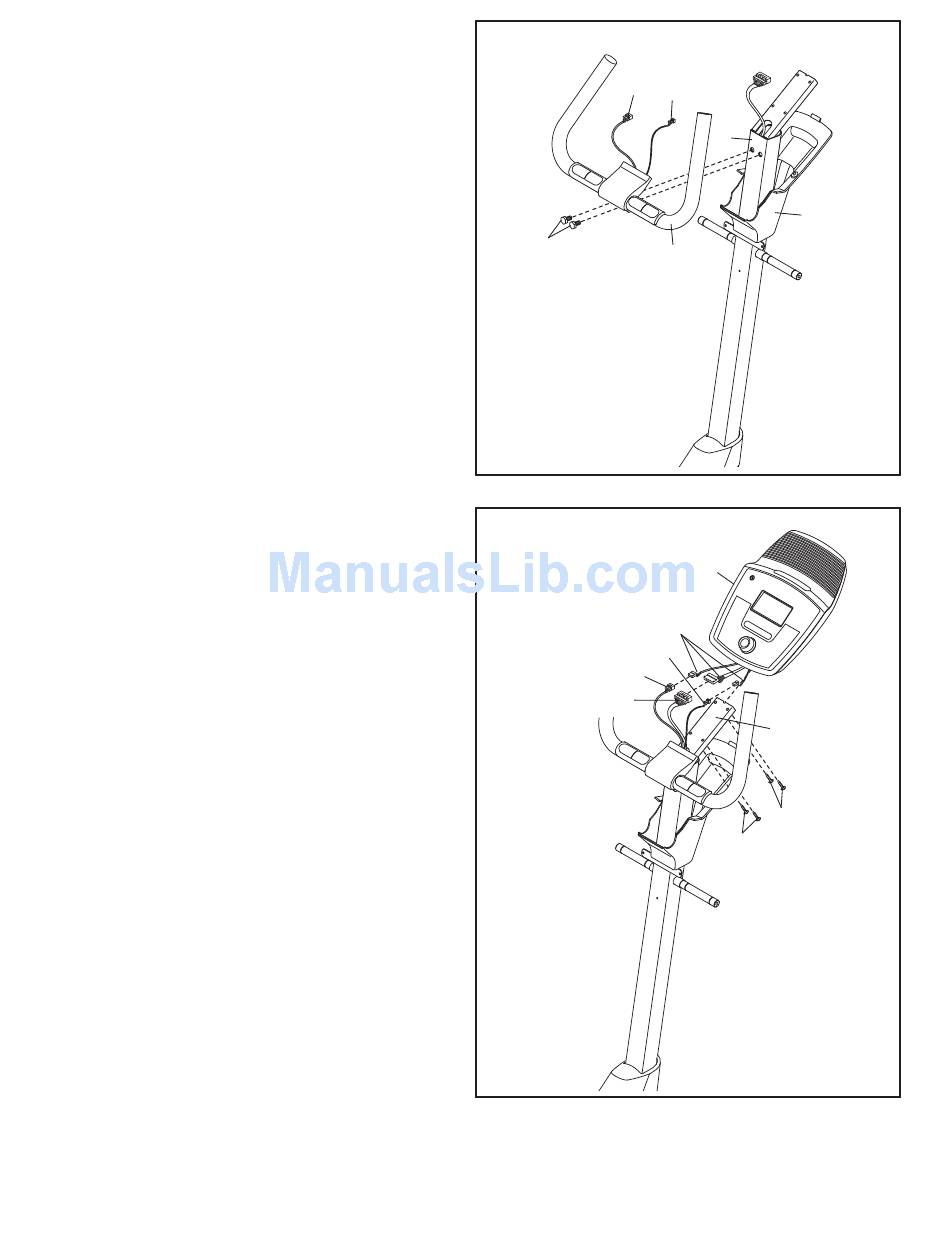

5. Розмістіть кришку консолі (32) як вказано
на малюнку. Після цього плавно надіньте
кришку консолі на стійку (2).
Розмістіть нерухому ручку (39) як вказано на
малюнку. Не забудьте витягнути з неру-
хомої ручки провід датчика пульсу (28)
та провід датчика пульсу в грудній клітці
(103).
Підказка: не перетисніть проводи.
Прикріпіть нерухому ручку (39) до стойки (2)
двома гвинтами M10 x 20мм (79).
6. Поки Ваш помічник утримує консоль (4) біля
стойки (2), приєднайте проводи з консолі до
жмуту проводів (42), проводу датчика пульсу
(28) та проводу датчика пульсу в грудній
клітці (103).
Помістіть решту проводу в стойку (2) або в
консоль (4).
Підказка: не перетисніть проводи.
Прикріпіть консоль (4) до стойки (2) чотирма
гвинтами M4 x 28мм (99).
