СХЕМА ІДЕНТИФІКАЦІЇ ДЕТАЛЕЙ

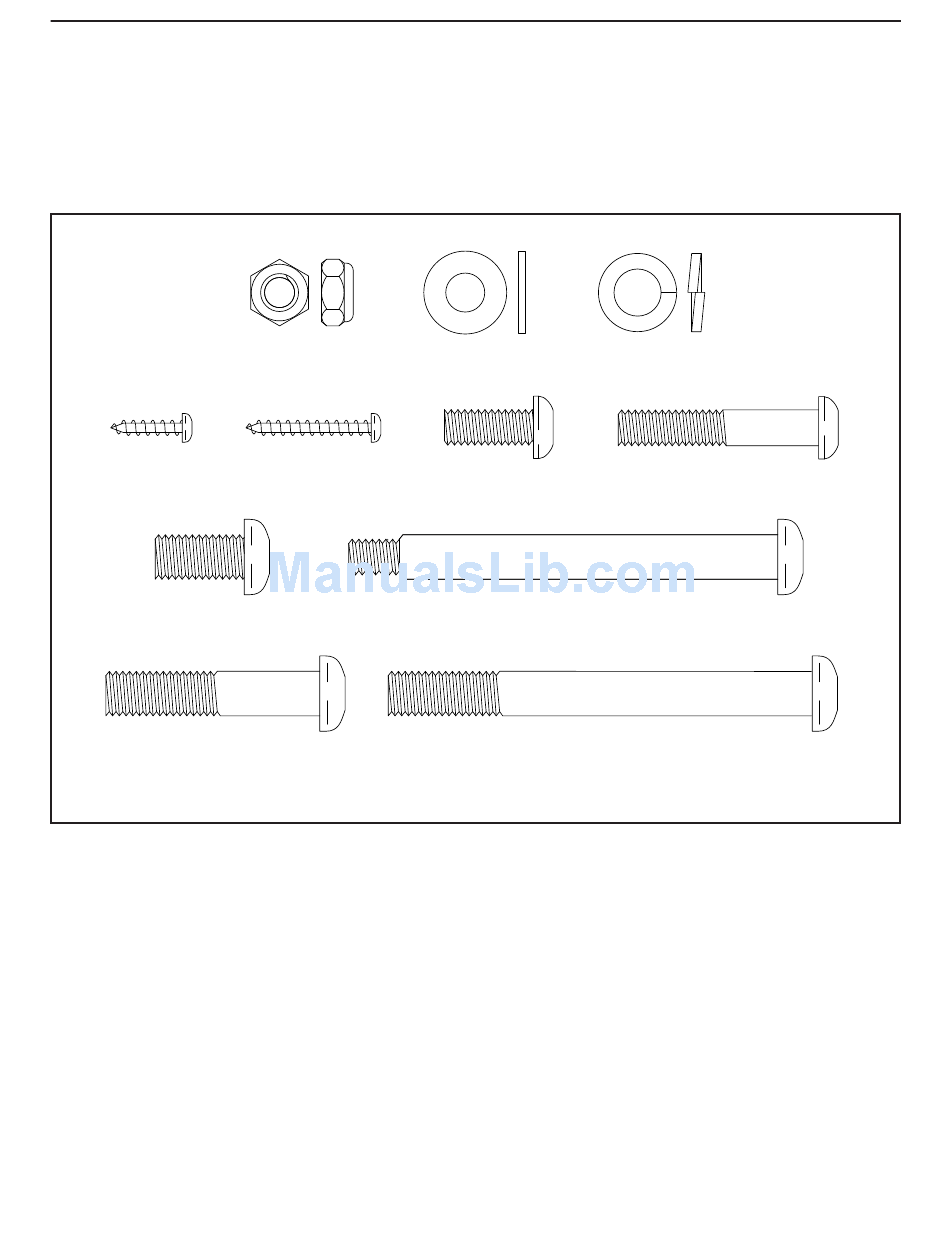

На малюнках нижче зображено дрібні деталі та кріпильні елементи, необхідні для збирання. Число в
дужках під кожним малюнком відповідає номеру деталі в переліку деталей у кінці цього посібника. Число
після номеру деталі – це кількість елементів, потрібна для збирання. Примітка. Якщо ви не знаходите
якогось кріпильного елемента в комплекті, можливо, його вже закріплено на якійсь із деталей. У
комплекті можуть постачатися запасні кріпильні елементи.
Гвинт M4 x 16мм
(92)–6
Гвинт M10 x 20мм
(79)–6
Гвинт M10 x 48мм
(75)–6
Контргайка M8
(77)–4
Гвинт M4 x 28мм
(99)–4
Шайба M8 Розрізна шайба M10
(33)–2
Гвинт M8 x 20мм Болт з круглою головкою M8 x 45мм
(80)–2
З'єднувальний болт
(31)–2
Гвинт M10 x 95мм
(82)–4
5
(78)–10
(76)–4
