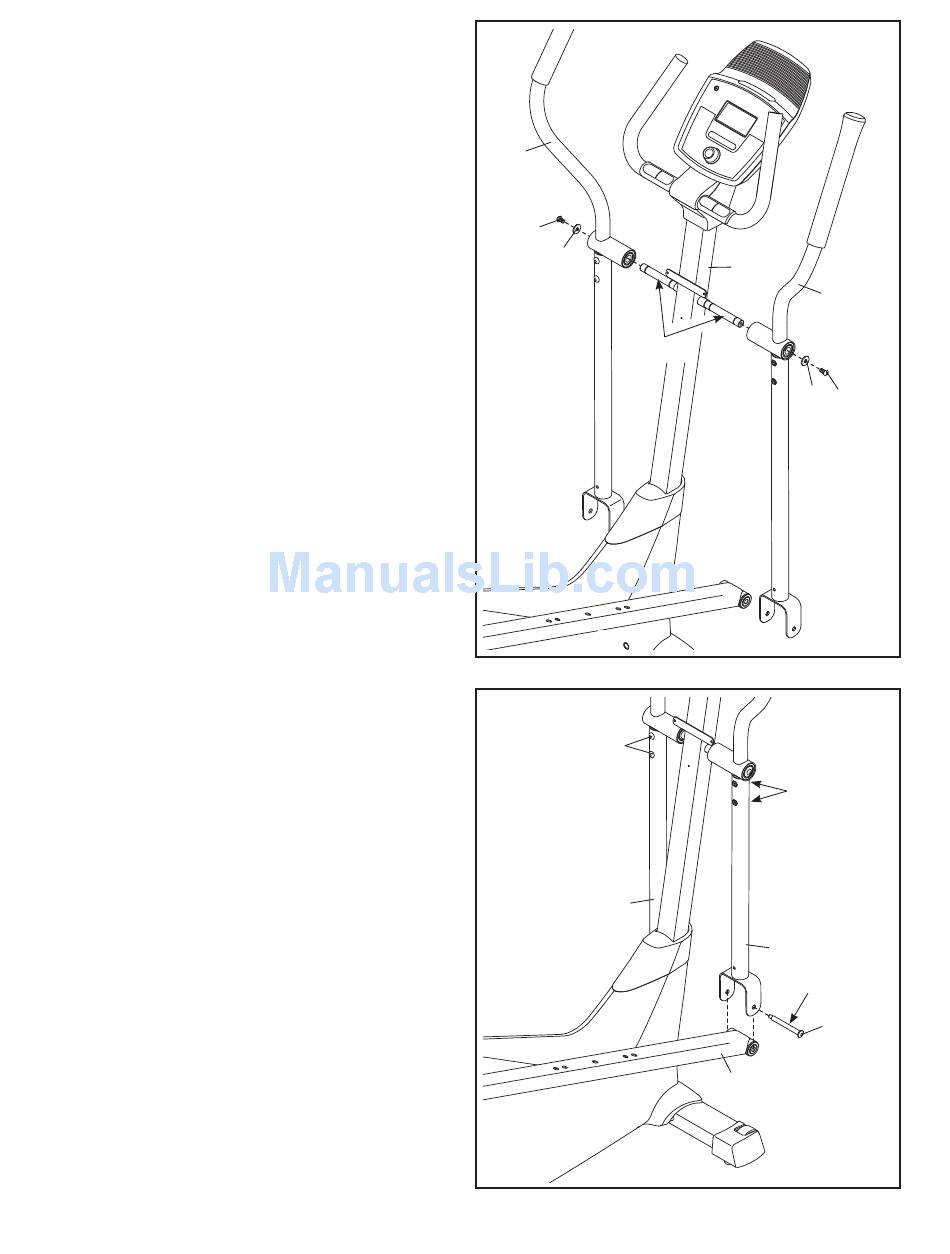

9. Нанесіть значну кількість змазки, що дода-
ється, на осі в місцях контакту зі стойкою (2).
Розташуйте ліву і праву верхні частини рухо-
мих важелів (8, 9) як зображено на малюнку
та приєднайте їх до лівого і правого боків
стойки (2).
Зафіксуйте кожну верхню частину рухомих
важелів (8, 9) за допомогою гвинта M8 x
20мм (80) і шайби M8 (33).
10. Нанесіть небагато змазки на з'єднувальний
болт (31).
Поки Ваш помічник утримує передній кінець
основи правої педалі (49) всередині кронш-
тейна на правій нижній частині рухомого
важеля (6), вставте з'єднувальний болт (31)
крізь праву нижню частину рухомого важеля
і основу правої педалі.
Закрутіть з'єднувальний болт (31) в прива-
рену гайку на правій нижній частині рухомого
важеля (6).
Повторіть цей пункт, щоб приєднати
основу лівої педалі (не показано на
малюнку) до лівої нижньої частини рухо-
мого важеля (6).
Затягніть болти M8 x 45мм (76).
9
8
80
33
Змазка
10
76
6
10
2
9
33 80
76
6
Змазка
31
49
