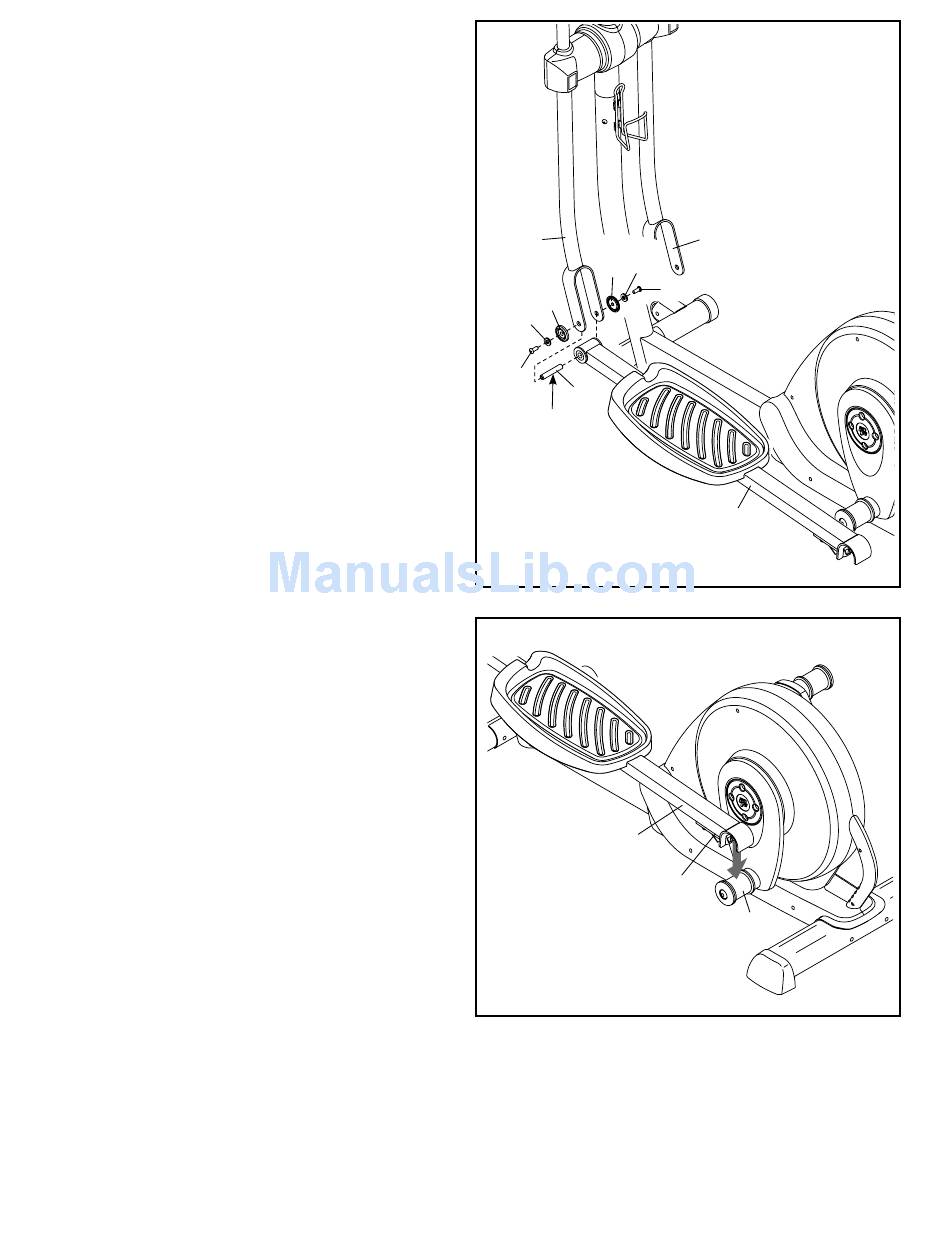

16. Applicare uno strato sottile di lubrificante a uno
degli Assi Braccio Pedale (32).
Serrare una Vite a Perno M8 x 23mm (115) con
una Rondella M8 (88) e un Copri Braccio Pedale
(31) di un paio di giri nell’'Asse Braccio Pedale
(32).
Mentre una seconda persona regge l’'estremità
anteriore del Braccio Pedale Sinistro (14)
all’'interno della staffa del Montante Manubrio
Esterno Sinistro (11), inserire l’'Asse Braccio
Pedale (32) in entrambe le parti.
Quindi, serrare una Vite a Perno M8 x 23mm
(115) con una Rondella M8 (88) e un Copri
Braccio Pedale (31) di un paio di giri nell’'Asse
Braccio Pedale (32). Serrare entrambe le Viti a
Perno contemporaneamente; al fine di evitare
danni ai Copri Braccio Pedale, non serrare
eccessivamente le Viti a Perno.
Ripetere questa operazione per fissare il
Braccio Pedale Destro (non raffigurato) al
Montante Manubrio Esterno Destro (12).
17. Sollevare la chiusura a scatto sotto al Braccio
Pedale Sinistro (14) e posizionare il Braccio
Pedale Sinistro sul Manicotto Boccola Manovella
(43) sinistro.
Rilasciare leva e verificare che il Braccio Pedale
Sinistro (14) sia perfettamente collegato al
Manicotto Boccola Manovella (43).
Montare il Braccio Pedale Destro (non raf-
figurato) nel medesimo modo.
Si veda la fase 5. Serrare il Bullone M8 x 69mm
(80) e le due Viti M8 x 23mm (84).
18. Assicurarsi che tutti i pezzi dell’'ellittico siano serrati correttamente. Nota: A montaggio completato,
potrebbero rimanere alcuni pezzi inutilizzati. Per proteggere il pavimento o la moquette da eventuali danni,
posizionare un tappetino sotto l’'ellittico.
16
11
88
31
31
88
115
32
Lubrificante
17
14
Chiusura
a Scatto
14
12
115
14
43
