Pro-Form 420 Zle Elliptical Manuale D'istruzioni page 12

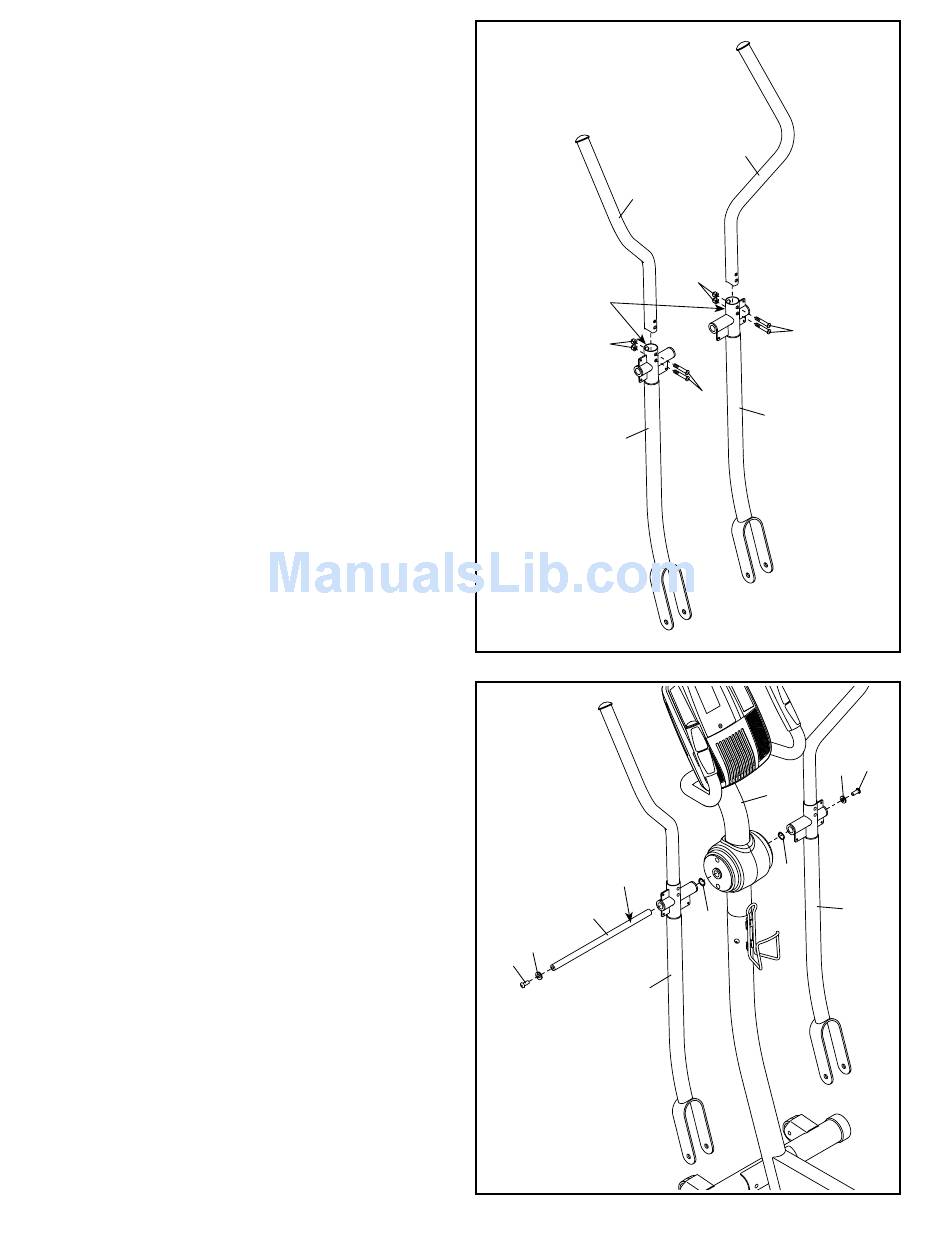

12. Identificare il Manubrio Esterno Sinistro (8) e il
corrispondente Montante (11) contrassegnati
dagli adesivi “"Left”" (L o Left indicano la sinistra;
R o Right indicano la destra) e orientarli nel
modo indicato.
Inserire il Manubrio Esterno Sinistro (8) nel
Montante Manubrio Esterno Sinistro (11).
Fissare il Manubrio Esterno Sinistro (8) con due
Bulloni M8 x 41mm (78) e due Controdadi M8
(79). Verificare che i Controdadi siano inseriti
nei fori esagonali presenti nel Montante
Manubrio Esterno Sinistro (11).
Fissare il Manubrio Esterno Destro (9) al
Montante Manubrio Esterno Destro (12) nel
medesimo modo.
13. Applicare un’'abbondante quantità di lubrificante
in dotazione sull’'Asse Perno (74) e sulle due
Rondelle Ondulate (111), utilizzando una bustina
di plastica per evitare di sporcarsi le dita.
Inserire l’'Asse Perno (74) nel Montante (3) e
centrarlo.
Inserire una Rondella Ondulata (111) su ogni lato
dell’'Asse Perno (74).
Posizionare il Montante Manubrio Esterno
Sinistro (11) nel modo indicato e inserirlo
nell’'estremità sinistra dell’'Asse Perno (74).
Infilare il Montante Manubrio Esterno Destro (12)
sull’'estremità destra dell’'Asse del Perno.
Contemporaneamente, serrare una Vite M8 x
23mm (84) con una Rondella M8 (88) in cias-
cuna estremità dell’'Asse Perno (74).
12
8
Fori
Esagonali
79
11
13
Lubrificante
74
88
84
11
12
9
79
78
78
12
88 84
3
111
12
111
