Pro-Form 420 Zle Elliptical Manuale D'istruzioni page 13

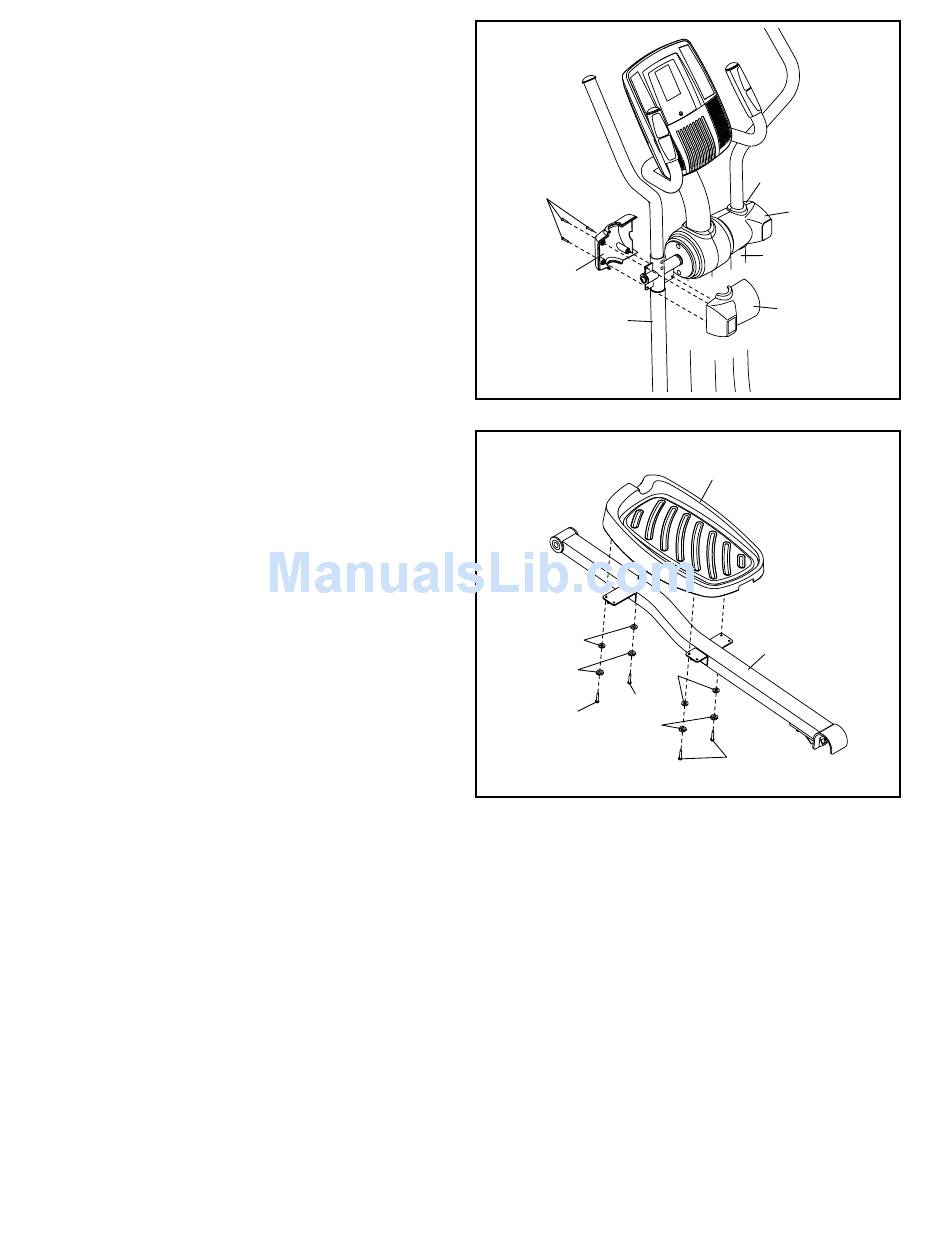

14. Posizionare il Copri Manubrio Anteriore Sinistro
(18) e Copri Manubrio Posteriore Sinistro (19)
attorno al Montante Manubrio Esterno Sinistro
(11).
Fissare i Copri Manubrio (18, 19) con tre Viti a
Testa Tonda M4 x 32mm (105).
Fissare il Copri Manubrio Anteriore Destro
(20) e Posteriore Destro (21) nel medesimo
modo.
15. Individuare il Pedale Sinistro (13) e il Braccio
Pedale Sinistro (14) contrassegnati con gli
adesivi “"Left”" (L o Left indicano la sinistra; R o
Right indicano la destra).
Fissare il Pedale Sinistro (13) al Braccio Pedale
Sinistro (14) con una Vite M4 x 50mm (108), tre
Viti a Testa Arrotondata M4 x 16mm (104), quat-
tro Rondelle Grower M4 (112) e quattro Rondelle
M4 (102).
Montare il Pedale Destro (non raffigurato) sul
Braccio Pedale Destro (non raffigurato) nel
medesimo modo.
