EMPLACEMENT ET EXIGENCES D'INSTALLATION
1. Placer le ventilateur sur un évent de vide sanitaire où la ventilation à flux transversal est mauvaise.
2. Le ventilateur ELIMINATOR™ doit être installé sur un évent de vide sanitaire à grille (voir les instructions
d'installation).
3. Il est recommandé d'utiliser une unité pour chaque 1,000 pi
requises dépendra des exigences en matière de déshumidification dans le vide sanitaire.

INSTRUCTIONS D'INSTALLATION

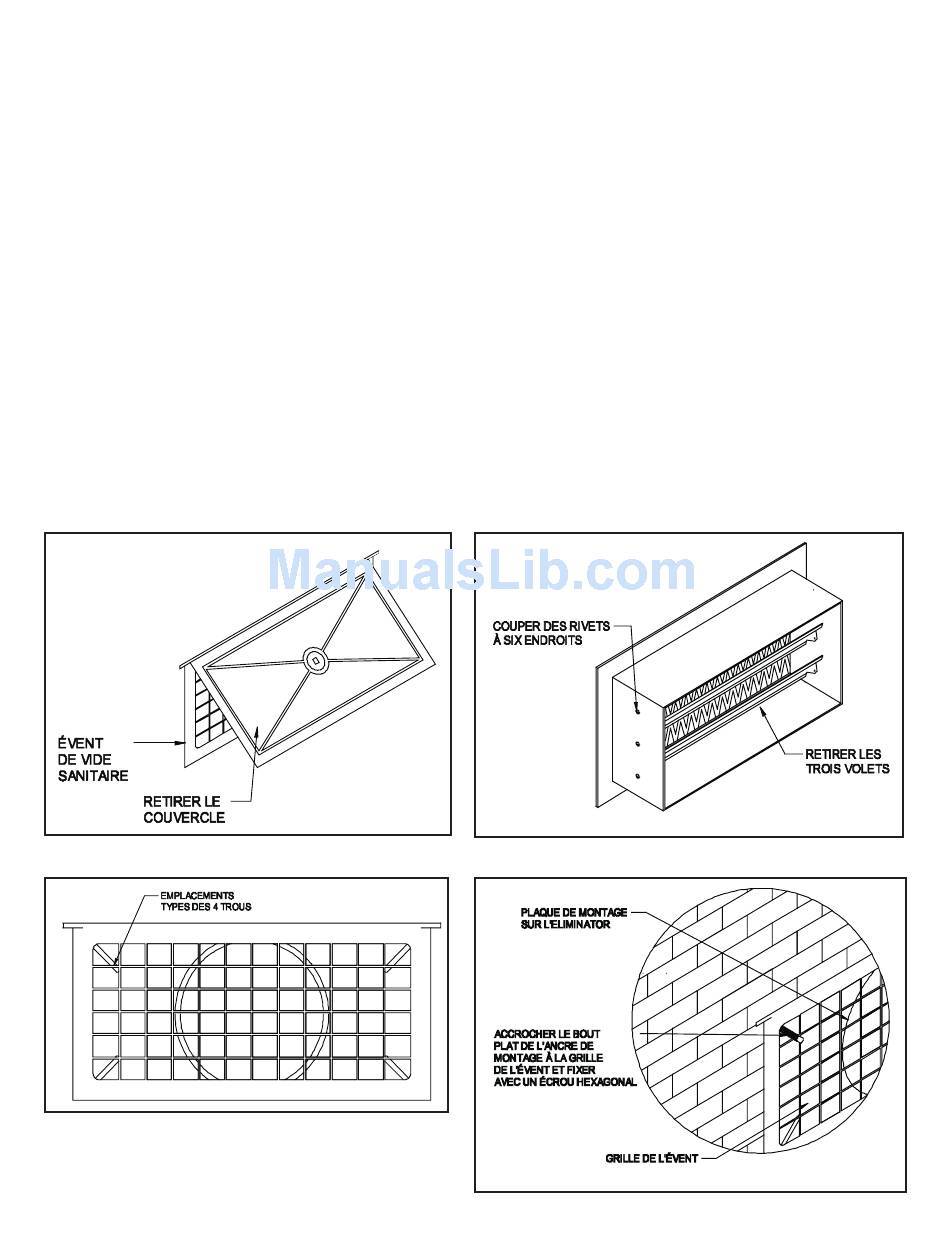

1. Retirer tout couvercle bouchant l'évent de vide sanitaire où le ventilateur sera installé. (Voir Le Schéma
1) Si des évents automatiques en plastique sont utilisés, retirer les volets de fermeture avant d'installer le
ventilateur sur l'évent. (Voir Le Schéma 2)
2. Tenir l'unité ELIMINATOR™ contre l'évent. Marquer et percer quatre trous dans l'écran. Cette opération
doit être effectuée au point d'intersection entre les trous de montage et la grille de l'évent. (Voir Le
Schéma 3)
3. Fixer l'unité ELIMINATOR™ à la grille de l'évent au moyen des pièces d'ancrage incluses. Insérer le
bout plat de l'ancre de montage dans les trous de la plaque de montage de l'unité ELIMINATOR™ et
accrocher à la grille de l'évent. Tenir en place et installer la rondelle plate et l'écrou hexagonal (inclus).
Une fois que les quatre supports de montage sont installés, serrer les écrous. (Voir Le Schéma 4)
VENTILATEUR E'ÉVENT DE
FONDATION ELIMINATOR
Modèle: EL-1
Schéma 1
Schéma 3
de vide sanitaire. Le nombre total d'unités
2
page 5
TM
Schéma 2
Schéma 4
