Air Booster
Model: AB-1
Instruction Manual
Instructions D'Installation
Instrucciones de Instalación
Page
English .................................... 2
Français .................................. 5
Espanõl................................... 8

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 46011100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Field Controls 46011100

Summary of Contents for Field Controls 46011100

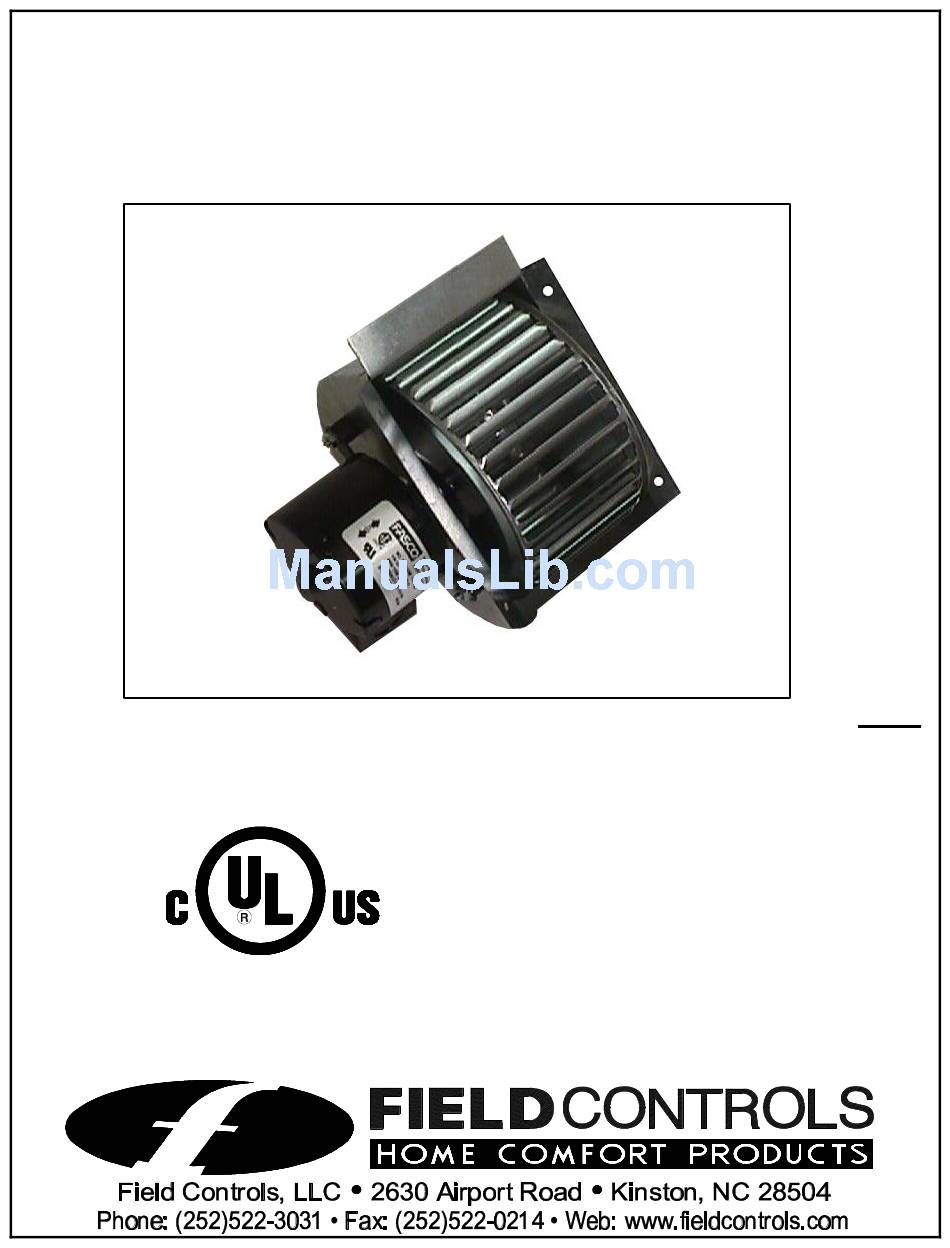

  • Page 1 Air Booster Model: AB-1 Instruction Manual Instructions D’Installation Instrucciones de Instalación Page English ........2 Français ........5 Espanõl........8...

  • Page 2: General Information

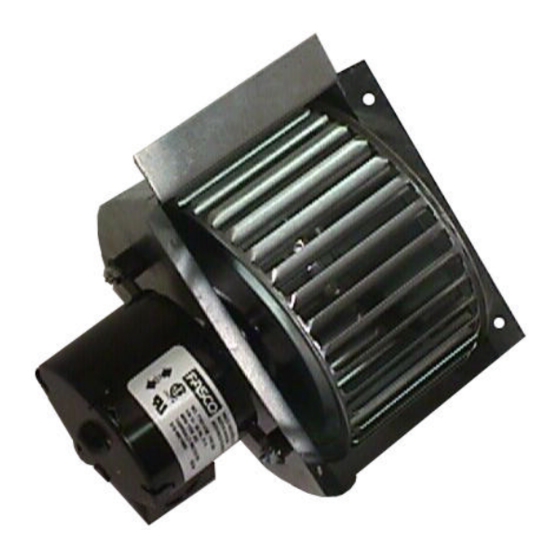

    Installation Instructions GENERAL INFORMATION Your AB-1 Air Booster is designed to boost air flow to hard-to-heat or hard-to-cool rooms. READ THE FOLLOWING INSTRUCTIONS CAREFULLY BEFORE ACTUALLY INSTALLING YOUR NEW AIR BOOSTER. INSTALLATION 1. The unit can be mounted on round ducts 5” in diameter and larger, or on rectangular or square ducts 4”...

  • Page 3: Operation

    Figure 2 Figure 1 OPERATION The Air Booster can be operated and controlled in several manners: UTOMATIC PERATION Wire in parallel with furnace blower motor. With central heating/air conditioning systems, it is recommended that the Air Booster be wired in parallel with the furnace blower motor for simultaneous operation.
  • Page 4 PTIONAL HERMOSTAT For heating applications, the Air Booster may also be operated by the use of a line voltage thermostatic switch which can be purchased from your local heating supply house or dealer. The thermostatic switch will operate the Air Booster only when the temperature of the air in the duct is above the per-set temperature.

  • Page 5: Instructions D'installation

    Instructions d’Installation RENSEIGNEMENTS GÉNÉRAUX : Le pulvérisateur d’air AB-1 est conçu pour augmenter le débit d’air jusqu’aux pièces difficiles à chauffer ou à climatiser. LIRE ATTENTIVEMENT LES INSTRUCTIONS SUIVANTES AVANT D’INSTALLER LE NOUVEAU PULVÉRISATEUR D’AIR. L’INSTALLATION 1. Cette unité peut être montée sur des conduits ronds de 5 po de diamètre et plus, ou sur des conduits rectangulaires ou carrés de 4 po de large et plus, et aussi étroits que 3 po.
  • Page 6 4. En s’assurant que le boîtier repose bien contre le conduit, percer ou couper au pointeau quatre trous de 3/32 po dans le conduit en utilisant les trous de montage des rebords latéraux du pulvérisateur comme guides. 5. Fixer le pulvérisateur d’air au conduit au moyen de quatre vis à tôle, en s’assurant qu’il repose bien contre le conduit.
  • Page 7 ACCORDEMENT HERMOSTAT ACULTATIF Pour les applications de chauffage, le pulvérisateur d’air peut aussi être activé par un interrupteur thermostatique à tension de secteur, qu’on peut acheter dans un magasin d’approvisionnement en articles de chauffage ou chez un détaillant local. L’interrupteur thermostatique n’activera le pulvérisateur d’air que lorsque la température de l’air dans le conduit...

  • Page 8: Instrucciones De Instalación

    Instrucciones de Instalación INFORMACIÓN GENERAL Su Intensificador de Aire AB-1 ha sido diseñado para intensificar la circulación del aire en las habitaciones difíciles de calentar o de enfriar. LEA LAS DETENIDAMENTE LAS SIGUIENTES INSTRUCCIONES ANTES DE PROCEDER A LA INSTALACIÓN DE SU NUEVO INTENSIFICADOR DE AIRE.
  • Page 9 Intensificador de Aire encaje ceñidamente dentro de la abertura. Los salientes laterales deben quedar en la parte exterior del conducto (vea las figuras 1 y 2). NOTA: Asegúrese de que las “Placa Deflectora” (vea las figuras 1 y 2), que se curva por encima de la rueda del ventilador, quede orientada en la dirección de circulación del aire.
  • Page 10 ONEXIÓN PCIONAL ERMOSTATO Para aplicaciones de calefacción, también se puede hacer funcionar el Intensificador de Aire usando el interruptor termostático de la línea de voltaje, que puede adquirir en una tienda de artículos de calefacción o un distribuidor local. El interruptor termostático hará funcionar el Intensificador de Aire sólo cuando la temperatura del aire contenido en el conducto esté...
  • Page 11 4. La protección existente contra cortocircuitos y falla de la conexión a tierra del motor del ventilador de la calefacción, debe ser del tamaño y tipo que proteja adecuadamente el motor del Intensificador de Aire. Consulte la Sección 430-53 del Código Eléctrico Nacional. 5.
  • Page 12 P/N 46011100 Rev A 7/99 Page 12...
