DATOS ELÉCTRICOS
VOLTS AMPS HZ WATTS TRS/MIN PROTECCIÓN TÉRMICA O A IMPEDANCIA
120 CA .60 60 35 3000 SI
Se debe usar un método permanente de cableado para la conexión de la corriente. Se recomienda
un tamaño mínimo de cable de 14 AWG para las conexiones de suministro eléctrico y adecuado para
temperaturas de 60ºC (180ºF). El ELIMINATOR™ debe estar cableado con un dispositivo de protección
contra sobrecorriente (fusible o disyuntor) de capacidad nominal de 15 amperios o menos. El método de
cableado debe ser conforme con el Código Eléctrico Nacional y todo requisito de los códigos locales.

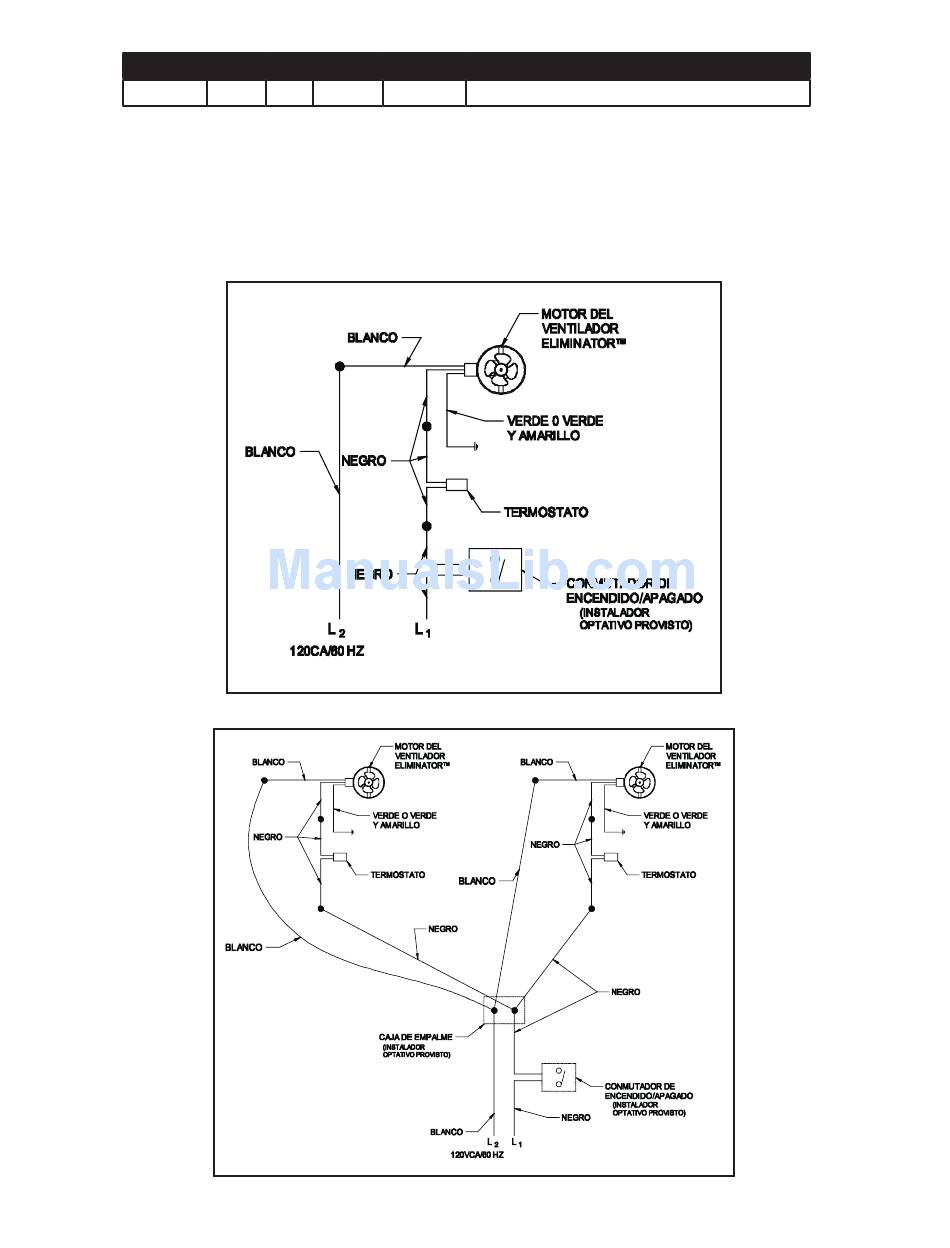

CABLEADO (Ver Figuras 5 & 6)
Figura 5
Figura 6
