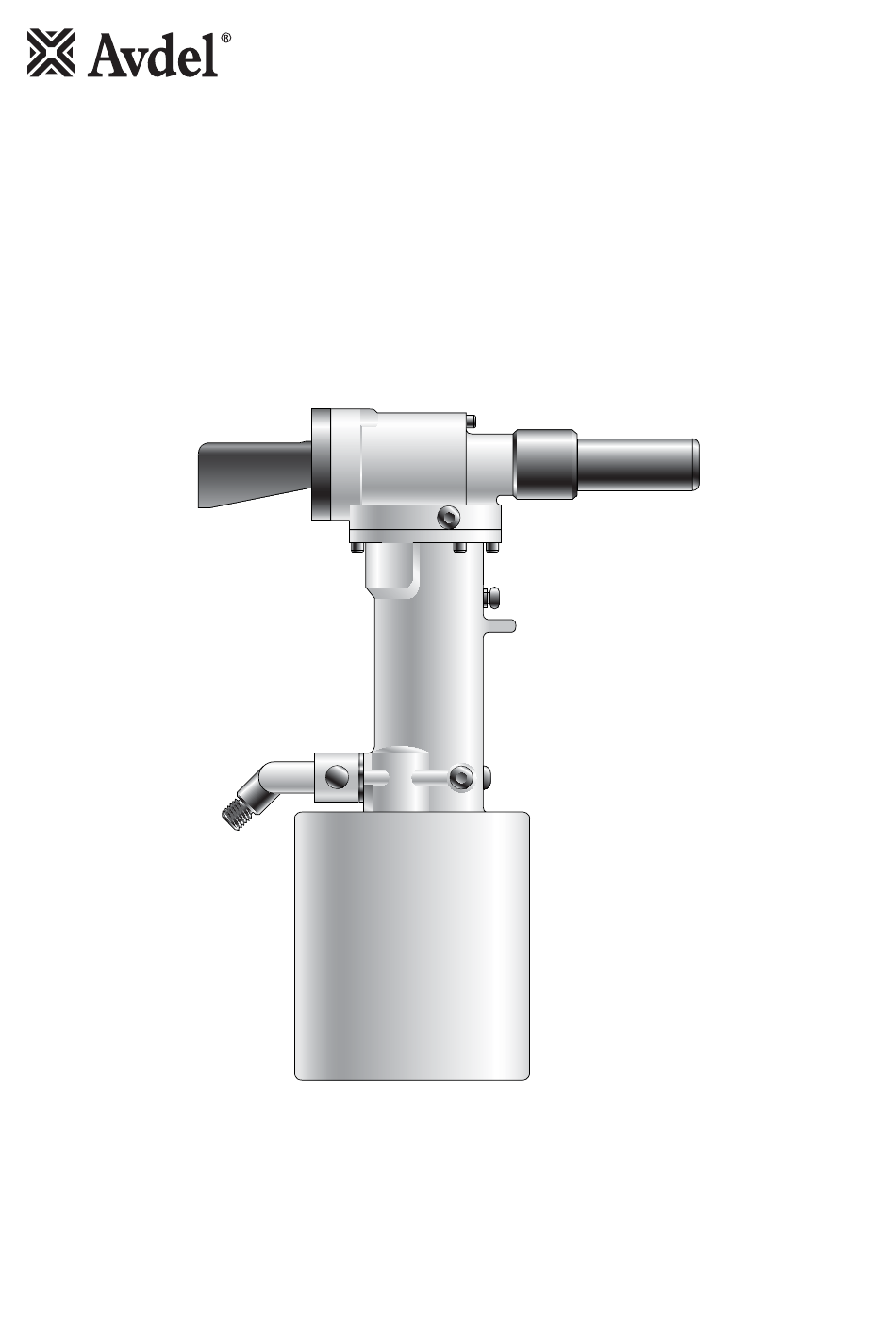

Avdel 07220 Instruction Manual

Hydro-pneumatic power tool
Hide thumbs Also See for 07220:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
H a n d l e i d i n g
Ve r t a l i n g v a n d e o r i g i n e l e h a n d l e i d i n g
®
G e n e s i s
0 7 2 2 0
Hydro -pneumatisch Plaatsingsgereedschap

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 07220 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Avdel 07220

Summary of Contents for Avdel 07220

  • Page 1 H a n d l e i d i n g Ve r t a l i n g v a n d e o r i g i n e l e h a n d l e i d i n g ®...

  • Page 3: Table Of Contents

    In geval van een defect of storing repareert of vervangt Avdel, na beoordeling en accoordbevinding, alleen de defecte onderdelen. Avdel richt zich op voortdurende productontwikkeling en -verbetering en behoudt zich het recht voor om de specificaties zonder voorafgaande kennisgeving te wijzigen.

  • Page 4: Veiligheid

    14 Gereedschap 07220 moet vóór gebruik worden voorzien van een onbeschadigde stiftvanger. 15 Als u gereedschap 07220 gebruikt in verticale stand (klinkkop omlaag), dient u de stiftvanger zo te draaien dat de opening niet gericht is op de bediener en op andere personen die in de nabijheid werken.
  • Page 5 S p e c i f i c a t i e s S p e c i f i c a t i e s v o o r h e t G e r e e d s c h a p Luchtdruk Minimum - Maximum 5,4 - 8,5 bar (80 - 125 lbf/in...

  • Page 6: De Gebruiksbestemming

    Het complete gereedschap stelt u zelf samen. U bestelt het basisgereedschap met onderdeelnummer 07220-00200 en kiest daarbij uit het klinkkoppenoverzicht op blz. 10-12 een klinkkop dat geschikt is voor uw toepassing.

  • Page 7: In Bedrijf Stellen

    I n b e d r i j f s t e l l e n L u c h t t o e v o e r Alle machines werken op perslucht, bij een optimale druk van 5,4 bar. We bevelen het gebruik van een drukregelaar en automatische smeer-/filtreersystemen op de hoofdtoevoer aan.

  • Page 8: Hulpstukken

    4,8 mm (3/16”) en 6,4 mm (1/4”) ; de grote, die rechtsonder afgebeeld zijn, zijn bestemd voor ringen van 8 mm (5/16”) en 9,6 mm (3/8”). 7.27 4.31 63.5 1.18 KLEINE RINGENKNIPPER (07500-06800/07500-06900) GROTE RINGENKNIPPER (07220-03700/07220-03900) Vetgedrukte maten zijn in millimeters. Andere maten zijn in inches RINGENKNIPPERS - ONDERDEELNUMMERS 3/16" 1/4" 5/16" 3/8"...

  • Page 9: Ringenknipper, Adapterset (07220-09000) En Stopset (07229-08973)

    Monteer de grote ringenknippers rechtstreeks op de kopzuiger en hanteer daarbij dezelfde werkwijze als bovenstaand voor de ring- en klinkhulsadapter is beschreven. * Heeft betrekking op produkten die bij de 07220 serviceset zijn inbegrepen. Zie pagina 14 voor een volledige lijst. Vetgedrukte onderdeelnummers verwijzen naar de Algemene Samenstellingstekening en Lijst van Onderdelen op pagina’s 18-19.

  • Page 10: Klinkkoppen

    3 2 1 , 2 5 0 7 2 2 0 - 0 6 1 0 0 * Bij het monteren van deze klinkkoppen op het gereedschap is het gebruik van een verloopstuk (onderdeelnummer 07220-02500) noodzakelijk. ® Met een klinkhuls met aanslag treedt er minder vervorming van de ringen op hetgeen het plaatsen van Avdeloks in zachtere materialen als plastic, hout e.d.

  • Page 11: Montage- En Onderhoudsinstructies

    Plaats drukring 9, veer 13 en ring 14 in bekhouder 12. • De samenstelling kan nu in de klinkhuls worden geplaatst. Het is bij het gebruik van de 3/16” en 1/4” klinkkoppen noodzakelijk om eerst een adapter, onderdeelnummer 07220-02500, op het gereedschap aan te brengen. •...

  • Page 12: Onderdeelnummers Van

    07220-02606 07220-02603 07220-02605 07220-02604 07220-03500 07220-03501 07220-03502 07220-02003 07220-02603 07220-02605 07220-05600 07220-05401 07220-02701 07220-02606 07220-02603 07220-02605 07220-02604 ONDERDEELNUMMERS VAN KORTE KLINKKOPPEN 07220-06100 BESCHRIJVING ONDERDEELNR. AANTAL ARTIKELNR. 07220-06106 VULPLAATJE 07220-06105 BORGMOER 07220-06107 DRUKRING KLINKHULS 07220-06103 BEKKEN 07220-02003 07220-06104 BEKKENHOUDER 07220-06101 VEER...
  • Page 13 O n d e r h o u d v a n h e t g e re e d s c h a p Het gereedschap moet regelmatig worden onderhouden en eens per jaar, of om de 500.000 cyclussen, wat eerder is, aan een grondige inspectie worden onderworpen.

  • Page 14: Beschrijving

    O n d e r h o u d v a n h e t g e re e d s c h a p S e r v i c e s e t Bij alle onderhoudswerkzaamheden bevelen we het gebruik van de serviceset aan (onderdeelnummer 07900-02200). SERVICESET SERVICESET (vervolg)
  • Page 15 * Onderdelen tussen haakjes voor gereedschappen van vóór serienr. 14000. * Heeft betrekking op produkten die bij de 07220 serviceset zijn inbegrepen. Zie pagina 14 voor een volledige lijst. Vetgedrukte onderdeelnummers verwijzen naar de Algemene Samenstellingstekening en Lijst van Onderdelen op pagina’s 18-19.
  • Page 16 Voer het weer in elkaar zetten uit in de omgekeerde volgorde tot het uiteen nemen. Zorg ervoor dat de afdichtingen en keerringen in de juiste volgorde worden gemonteerd. * Heeft betrekking op produkten die bij de 07220 serviceset zijn inbegrepen. Zie pagina 14 voor een volledige lijst. Vetgedrukte onderdeelnummers verwijzen naar de Algemene Samenstellingstekening en Lijst van Onderdelen op pagina’s 18-19.
  • Page 17 Na demontage en voor het gebruik van het gereedschap moet het ALTIJD eerst worden gevuld. * Heeft betrekking op produkten die bij de 07220 serviceset zijn inbegrepen. Zie pagina 14 voor een volledige lijst. Vetgedrukte onderdeelnummers verwijzen naar de Algemene Samenstellingstekening en Lijst van Onderdelen op pagina’s 18-19.
  • Page 18 A l g e m e n e s a m e n s t e l l i n g v a n b a s i s g e re e d s c h a p 0 7 2 2 0 - 0 0 2 0 0 23 22 21 20 DOORSNEDE C-C...

  • Page 19: Vulplaatje

    L i j s t v a n o n d e rd e l e n v o o r 0 7 2 2 0 - 0 2 0 0 0 07220-00200 LIJST VAN ONDERDELEN AANTAL RESERVE- AANTAL RESERVE- DEEL ONDERDEELNR.
  • Page 20 O l i e b i j v u l l e n Na het demonteren van het gereedschap en voordat het wordt gebruikt moet het apparaat ALTIJD worden bijgevuld met olie. Het kan ook nodig zijn de volle slag te herstellen, aangezien die bij aanzienlijk gebruik kan verminderen waardoor de bevestigers met een enkel overhalen van de trekker niet geheel worden geplaatst.
  • Page 21 Juiste maat bout aanbrengen Gereedschap gaat Demper vuil Demper schoonmaken langzaam lopen en Vuile regelklep Klep verwijderen / schoonmaken drijft niet aan ® Bij andere symptomen of defecten moet u contact opnemen met de dichtstbijzijnde officiële Avdel -dealer of -reparatie-afdeling.
  • Page 22 N o t e s...
  • Page 23 Ve r k l a r i n g v a n O v e re e n k o m s t Wij, Avdel UK Limited; Watchmead Industrial Estate, Welwyn Garden City, Hertfordshire, AL7 1LY, verklaren met exclusieve verantwoordelijkheid dat het product:...
  • Page 24 Dit document is alleen bestemd voor informatieve doeleinden. Infastech geeft geen garanties, expliciet of impliciet, in dit document. Genoemde gegevens kunnen worden gewijzigd zonder voorafgaande kennisgeving als gevolg van het beleid van continue productontwikkeling en verbetering. Uw lokale Avdel-vertegenwoordiger geeft u graag de meest recente informatie.
  • Page 25 I n s t r u c t i o n M a n u a l O r i g i n a l I n s t r u c t i o n 0 7 2 2 0 H y d ro - P n e u m a t i c P o w e r To o l...

  • Page 27: Limited Warranty

    AND REMEDIES. ANY IMPLIED WARRANTY AS TO QUALITY, FITNESS FOR PURPOSE, OR MERCHANTABILITY ARE HEREBY SPECIFICALLY DISCLAIMED AND EXCLUDED BY AVDEL. Avdel UK Limited policy is one of continuous product development and improvement and we reserve the right to change the specification of any product without prior notice.

  • Page 28: Safety Rules

    14 07220 tools must be fitted with an undamaged pintail deflector before operating. 15 If the 07220 tool is used in the vertical nose downward position, the pintail deflector should be rotated until the aperture is facing away from the operator and other person(s) working in the vicinity.
  • Page 29 S p e c i f i c a t i o n s To o l S p e c i f i c a t i o n s Air Pressure Minimum - Maximum 5.4-8.5 bar (80-125 lbf/in Free Air Volume Required @ 5.5 bar/80 lbf/in 14.6 litres (0.516 ft...

  • Page 30: Intent Of Use

    flow-line assembly in a wide variety of applications throughout all industries. For a complete tool, order a base tool part number 07220-00200 and select a nose assembly to suit your application from the Nose Assemblies section pages 10-12.

  • Page 31: Putting Into Service

    P u t t i n g i n t o S e r v i c e A i r S u p p l y All tools are operated with compressed air at an optimum pressure of 5.4 bar. We recommend the use of pressure regulators and automatic oiling/filtering systems on the main air supply.

  • Page 32: Connectors And Hose Assembly

    ” and ” collars. 7.27 4.31 63.5 1.18 SMALL COLLAR SPLITTER (07500-06800/07500-06900) LARGE COLLAR SPLITTER (07220-03700/07220-03900) Dimensions shown in bold are millimetres. Other dimensions are in inches. COLLAR SPLITTERS - COMPONENT PART NUMBERS " COLLAR " COLLAR " COLLAR " COLLAR...

  • Page 33: Collar Splitter Assembly, Adaptor Kit (07220-09000) And Stop Kit (07229-08973)

    ” Avdelok . When using either of these splitters it is necessary to use Adaptor Kit (part number 07220-09000) and to fit a Stop Kit (part number 07229-08973) to reduce the stroke of the tool. C o l l a r S p l i t t e r A s s e m b l y, A d a p t o r K i t ( 0 7 2 2 0 - 0 9 0 0 0 ) a n d S t o p K i t ( 0 7 2 2 9 - 0 8 9 7 3 )

  • Page 34: Nose Assemblies

    3 2 1 . 2 5 0 7 2 2 0 - 0 6 1 0 0 *It is necessary to use an adaptor (part number 07220-02500) to fit these nose assemblies to the tool. ® Stepped anvils give a less severe deformation of the collars thus allowing placing of Avdelok in softer materials like plastics, wood, etc.

  • Page 35: Servicing Instructions

    To fit the nose assemblies either direct to the tool or to the adaptor, proceed as follows: • Pull forward and rotate through 90° the outer ring of the head extension assembly (or outer ring of 07220-02500 if fitted). •...

  • Page 36: Components

    07200-03300 07200-03301 07200-03302 07220-02302 07220-02104 07220-02103 07200-03500 07200-03501 07200-02201 07220-02302 07220-02104 07220-02103 07220-02000 07220-02001 07220-02002 07220-02003 07220-02603 07220-02605 07220-02700 07220-02601 07220-02701 07220-02606 07220-02603 07220-02605 07220-02604 07220-03400 07220-03401 07220-03402 07220-02606 07220-02603 07220-02605 07220-02604 07220-03500 07220-03501 07220-03502 07220-02003 07220-02603 07220-02605 07220-05600 07220-05401 07220-02701 07220-02606 07220-02603 07220-02605 07220-02604...

  • Page 37: Servicing The Tool

    S e r v i c i n g t h e To o l Regular servicing should be carried out and a comprehensive inspection performed annually or every 500,000 cycles, whichever is sooner. I M P O R T A N T The employer is responsible for ensuring that tool maintenance instructions are given to the appropriate personnel.

  • Page 38: Service Kit

    S e r v i c i n g t h e To o l S e r v i c e K i t For all servicing we recommend the use of the Service Kit (part number 07900-02200). SERVICE KIT SERVICE KIT (Continued) ITEM PART Nº...

  • Page 39: Dismantling Procedures

    * Items in parenthasis for tools prior to ser. no 14000. * Refers to items included in the 07220 Service Kit. For complete list see page 14. Item numbers in bold refer to the General Assembly drawing and Parts List (pages 18-19).

  • Page 40: Handle Assembly

    The grease will hold Gasket 51 in the correct position when attaching head Assembly 53 to Handle Assembly 1. * Refers to items included in the 07220 Service Kit. For complete list see page 14. Item numbers in bold refer to General Assembly drawings and Parts List (pages 18-19).

  • Page 41: Air Valve

    Priming is ALWAYS necessary after the tool has been dismantled and prior to operating. * Refers to items included in the 07220 Service Kit. For complete list see page 14. Item numbers in bold refer to General Assembly drawings and Parts List (pages 18-19).

  • Page 42: General Assembly Of Base Tool

    G e n e r a l A s s e m b l y o f B a s e To o l 0 7 2 2 0 - 0 0 2 0 0 23 22 21 20 SECTION C-C 90 92 91 SECTION A-A SECTION B-B...
  • Page 43 07003-00379 LIP SEAL 07003-00117 • SEAL 07220-00430 HEAD CAP 07003-00118 • SEAL 07220-00500 VALVE ASSEMBLY 07220-00511 • VALVE BLOCK 07220-01400 • HEAD SUB - ASSEMBLY 07220-00415 • SPRING 07220-00507 • VALVE STOP 07003-00007 • SEAL 07220-00506 • SPRING 07003-00017 • 'O' RING 07003-00008 •...
  • Page 44 P r i m i n g Priming is ALWAYS necessary after the tool has been dismantled and prior to operating. It may also be necessary to restore the full stroke after considerable use, when the stroke may be reduced and fasteners are not fully placed by one operation of the trigger. O i l D e t a i l s ®...
  • Page 45 Change to correct length bolt Tool slows and fails Exhaust silencer dirty Clean silencer to actuate Control valve dirty Remove and clean valve ® Other symptoms or failures should be reported to your local Avdel authorised distributor or repair centre.
  • Page 46 N o t e s...
  • Page 47 D e c l a r a t i o n o f C o n f o r m i t y We, Avdel UK Limited, Watchmead Industrial Estate, Welwyn Garden City, Herts, AL7 1LY declare under our sole responsibility that the product: Model Type 07220 Serial No.
  • Page 48 This document is for informational purposes only. Infastech makes no warranties, expressed or implied, in this document. Data shown is subject to change without prior notice as a result of continuous product development and improvement policy. Your local Avdel representative is at your disposal should you need to confirm latest information.
