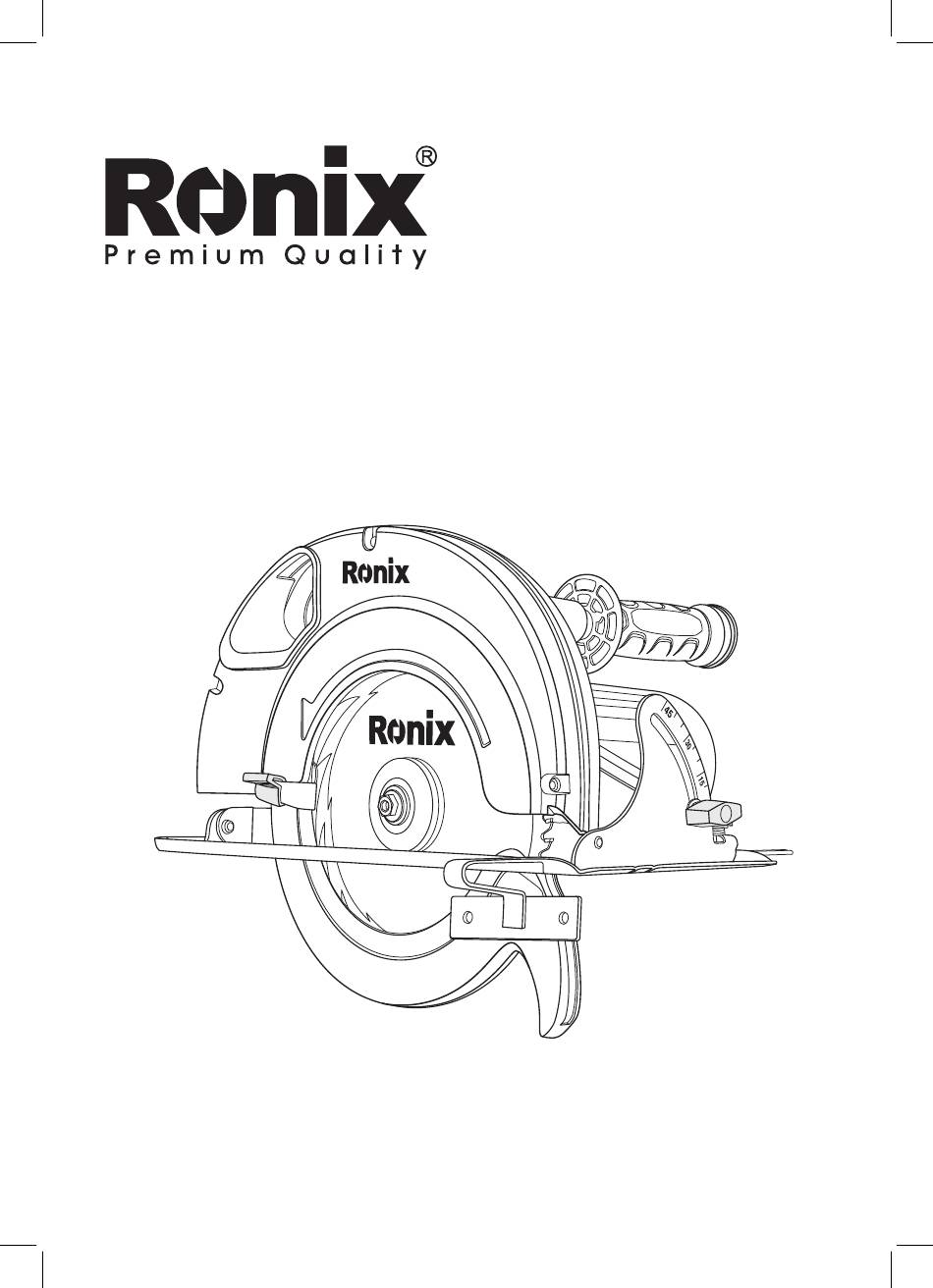

- Page 1 ELEKTRISCHE HANDKREISSÄGE 4320 www.ronixtools.com...
-
Page 3: Spezifikationen
SPEZIFIKATIONEN 4320 Modell Leistung 2000W Leerlaufdrehzahl 4200U/min Voltzahl 220-240V Frequenz 50-60Hz Sägeblattdurchmesser 235mm Maximale Schnitttiefe bei 90° 85mm Maximale Schnitttiefe bei 45° 58mm Gewicht 7.8Kg Führungsschiene,Ronix Design Seiten Griff, 2 Stück Enthält verstellbare Blattringe,Sechs- kantschlüssel,Kreissägeblatt WERKZEUG TEILE Obere Blattschutz Klinge... -
Page 4: Elektrische Sicherheit
ALLGEMEINE SICHERHEITSREGELN (FÜR ALLE WERKZEUGE) WARNUNG! Lesen und verstehen Sie alle Anweisungen. Das Nichtbefolgen aller unten aufgeführten Anweisungen kann zu elektrischem Schlag, Feuer und/oder schweren persönlichen Verletzungen führen BEWAHREN SIE DIESE ANWEISUNGEN AUF ARBEITSBEREICH 1- Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Überfüllte Bänke und dunkle Bereiche laden zu Unfällen ein. -
Page 5: Persönliche Sicherheit
aus. Wasser, das in ein Elektrowerkzeug eindringt, erhöht das Risiko eines elektrischen Schlages. 4- Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen der Werkzeuge oder zum Ziehen des Steckers aus einer Steckdose. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. - Page 6 5- Überdehnen Sie sich nicht. Behalten Sie jederzeit einen sicheren Stand und Gleichgewicht. Ein sicherer Stand und Gleichgewicht ermöglichen eine bessere Kontrolle des Werkzeugs in unerwarteten Situationen. 6- Verwenden Sie Sicherheitsausrüstung. Tragen Sie immer Augenschutz. Staubmasken, rutschfeste Sicherheitsschuhe, Schutzhelme oder Gehörschutz müssen unter entsprechenden Bedingungen verwendet werden.
- Page 7 beweglichen Teilen, Bruch von Teilen und jede andere Bedingung, die den Betrieb des Werkzeugs beeinflussen kann. Wenn beschädigt, lassen Sie das Werkzeug vor der Verwendung warten. Viele Unfälle werden durch schlecht gewartete Werkzeuge verursacht. 8- Verwenden Sie nur vom Hersteller für Ihr Modell empfohlenes Zubehör. Zubehör, das für ein Werkzeug geeignet sein mag, kann gefährlich werden, wenn es an einem anderen Werkzeug verwendet wird.
- Page 8 werden. Positionieren Sie Ihren Körper zu beiden Seiten der Sägeklinge, aber nicht in Linie mit der Sägeklinge. RÜCKSCHLAG könnte dazu führen, dass die Säge rückwärts springt. Greifen Sie nicht unter die Arbeit. Der Schutz kann Sie nicht vor der Klinge unter der Arbeit schützen. Versuchen Sie nicht, geschnittenes Material zu entfernen, während die Klinge sich bewegt.
- Page 9 in das Material eindringt, muss der untere Schutz freigegeben werden. Bei allen anderen Sägearbeiten sollte der untere Schutz automatisch funktionieren. 5- Achten Sie immer darauf, dass der untere Schutz die Klinge abdeckt, bevor Sie die Säge auf die Werkbank oder den Boden legen. Eine ungeschützte, auslaufende Klinge wird dazu führen, dass die Säge rückwärts läuft und alles auf ihrem Weg schneidet.
- Page 10 unkontrollierte Säge sich hebt und aus dem Werkstück in Richtung des Bedieners bewegt. Wenn das Blatt eingeklemmt oder fest durch das Schließen der Schnittfuge gebunden wird, bleibt das Blatt stehen und die Motorreaktion treibt die Einheit schnell zurück in Richtung des Bedieners. Wenn das Blatt im Schnitt verdreht oder fehl ausgerichtet wird, können die Zähne am hinteren Rand des Blattes in die obere Oberfläche des Holzes eindringen, was dazu führt, dass das Blatt aus der Schnittfuge...
- Page 11 werden, um das Risiko des Einklemmens des Blattes und Rückschlag zu minimieren. Wenn der Schneidvorgang das Ablegen der Säge auf dem Werkstück erfordert, sollte die Säge auf dem größeren Teil abgelegt werden und das kleinere Stück abgeschnitten werden. Um Rückschlag zu vermeiden, unterstützen Sie das Brett oder die Platte in der Nähe des Schnitts.
- Page 12 Schnittgeschwindigkeit an, um einen reibungslosen Vorschub des Werkzeugs ohne Verringerung der Blattgeschwindigkeit zu gewährleisten. 13- Einstellungen. Stellen Sie vor dem Schneiden sicher, dass die Tiefen- und Schrägeinstellungen fest sind. 14- Vermeiden Sie das Schneiden von Nägeln. Überprüfen Sie das Holz auf Nägel und entfernen Sie diese vor dem Schneiden.
- Page 13 WARNUNG! 2- Die Klinge läuft nach dem Loslassen des Schalters aus. Der Kontakt mit der auslaufenden Klinge kann zu schweren Verletzungen führen. Bevor Sie das Werkzeug nach Abschluss eines Schnitts ablegen, stellen Sie sicher, dass der untere (teleskopierende) Schutz geschlossen ist und die Klinge vollständig zum Stillstand gekommen ist.
-
Page 14: Austausch Der Kohlebürsten
Sie sie, wenn das Werkzeug offensichtliche Funken zeigt oder bis zur Verschleißgrenze abgenutzt ist. 2- Beide Kohlebürsten sollten gleichzeitig ersetzt werden. 3- Verwenden Sie nur von Ronix bereitgestellte Bürsten. Verwenden Sie einen Schraubendreher, um die Kappen der Bürstenhalter zu entfernen. Nehmen Sie die abgenutzten Kohlebürsten heraus, setzen Sie die neuen ein und sichern Sie die Kappen der Bürstenhalter. - Page 15 Werkzeug während des Betriebs, wenn Sie den Schalterauslöser loslassen. Wenn das Werkzeug nicht gut funktioniert, wenden Sie sich zur Reparatur an Ihr örtliches Ronix-Servicezentrum. Um die SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, sollten Reparaturen, jede andere Wartung oder Einstellung von autorisierten oder Werkservicezentren von Ronix durchgeführt werden, immer unter...
-
Page 16: Circular Saw
CIRCULAR SAW 4320... -
Page 17: Specification
Saw Blade Diameter 235mm Max Cutting Depth at 90° 85mm Max Cutting Depth at 45° 58mm Weight 7.8Kg Guide rule, Ronix Design Side Handle, 2Pieces Adjustable Blade Rings, Hex Includes Wrench, 235×2.4×30mm, 56T Circular Saw Blade PART LIST Upper Blade... -
Page 18: Work Area
GENERAL SAFETY RULES (FOR ALL TOOLS) WARNING! Read and understand all instructions. Failure to follow all instructions listed below, may result in electric shock, fire and / or serious personal injury. SAVE THESE INSTRUCTIONS WORK AREA 1- keep your work area clean and well it. Cluttered benches and dark areas invite accidents. -
Page 19: Personal Safety
marked “W-A” or “W”. These cords are rated for outdoor use and reduce the risk of electric shock. PERSONAL SAFETY 1- Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use tool while tired or under the influence of drugs, alcohol, or medication. - Page 20 4- Disconnect the plug from the power source before making any adjustments, changing accessories, or storing the tool. Such preventive safety measures reduce the risk of starting the tool accidentally. 5- Store idle tools out of reach of children and other untrained persons. Tools are dangerous n the hands of untrained users.
- Page 21 on auxiliary handle, or motor housing. If both hands are holding the saw, cannot be cut by the blade. Keep your body positioned to either side of the saw blade, but not in line with the saw blade. KICKBACK could cause the saw to jump backwards.
- Page 22 Be aware of the time it takes for the blade to stop after switch is released. 6- NEVER hold piece being cut in your hands or across your leg. It is important to support the work properly to minimize body exposure, blade binding, or loss of control.
- Page 23 corrective actions to eliminate the cause of blade binding. When restarting a saw in the workpiece, center the saw blade in the kerf and check that saw teeth are not engaged into the material. If saw blade is binding, it may walk up or KICKBACK from the workpiece as the saw is restarted.
- Page 24 13- Adjustments. Before cutting be sure depth and bevel adjustments are tight. 14- Avoid Cutting Nails. Inspect for and remove all nails from lumber before cutting. 15- When operating the saw, keep the cord away from the cutting area and position it so that it will not be caught on the workpiece during the cutting operation.
- Page 25 SAVE THESE INSTRUCTIONS WARNING! MISUSE or failure to follow the safety rules stated in this instruction manual may cause serious personal injury. SYMBOLS The following show the symbols used for the tool. Voltage No load speed Amper --/min Revolutions Reciprocation Per Minute Hertz Class II Construction FUNCTIONAL DESCRIPTION...
- Page 26 - Be sure the blade is installed with teeth pointing up at the front of the tool. - Use only the Ronix wrench to install or remove the blade. 1- To remove the blade, Press the Lock shaft so that it cannot revolve, then use the Hex wrench to loosen the hex bolt counterclockwise.
-
Page 27: Adjusting Depth Of Cut
ADJUSTING DEPTH OF CUT CAUTION! - After adjusting the depth of cut, always tighten the clamping screw securely. Loosen the clamping screw on the depth guide and move the base up or down. At the desired depth of cut, secure the base by tightening the clamping screw. - Page 28 SWITCH CAUTION! Before plugging in the tool, always double check the shaft lock in the “off” position. Press down the switch trigger to run, Release switch to stop. (Fig 5) Fig 5 RIP FENCE (GUIDE RULES) The handy rip fence allows you to do extra accurate straight cuts, simple slide the rip fence up snugly against the side of workpiece and secure it in position with screw of the front of base.
-
Page 29: Replacing Carbon Brushes
2- Both carbon brushes should be replaced at the same time. Use only Ronix brushes provided. 3- Use a screwdriver to remove the brush holder caps. Take out the worn carbon brushes, insert the new ones and secure the brush holder caps (Fig7). - Page 30 If the tool is not working well, ask your local Ronix service center for repair. To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Ronix Authorized or Factory service centers, always using Ronix replacement parts. Circular Saw...
- Page 32 www.ronixtools.com...
