Summary of Contents for Ronix 4323

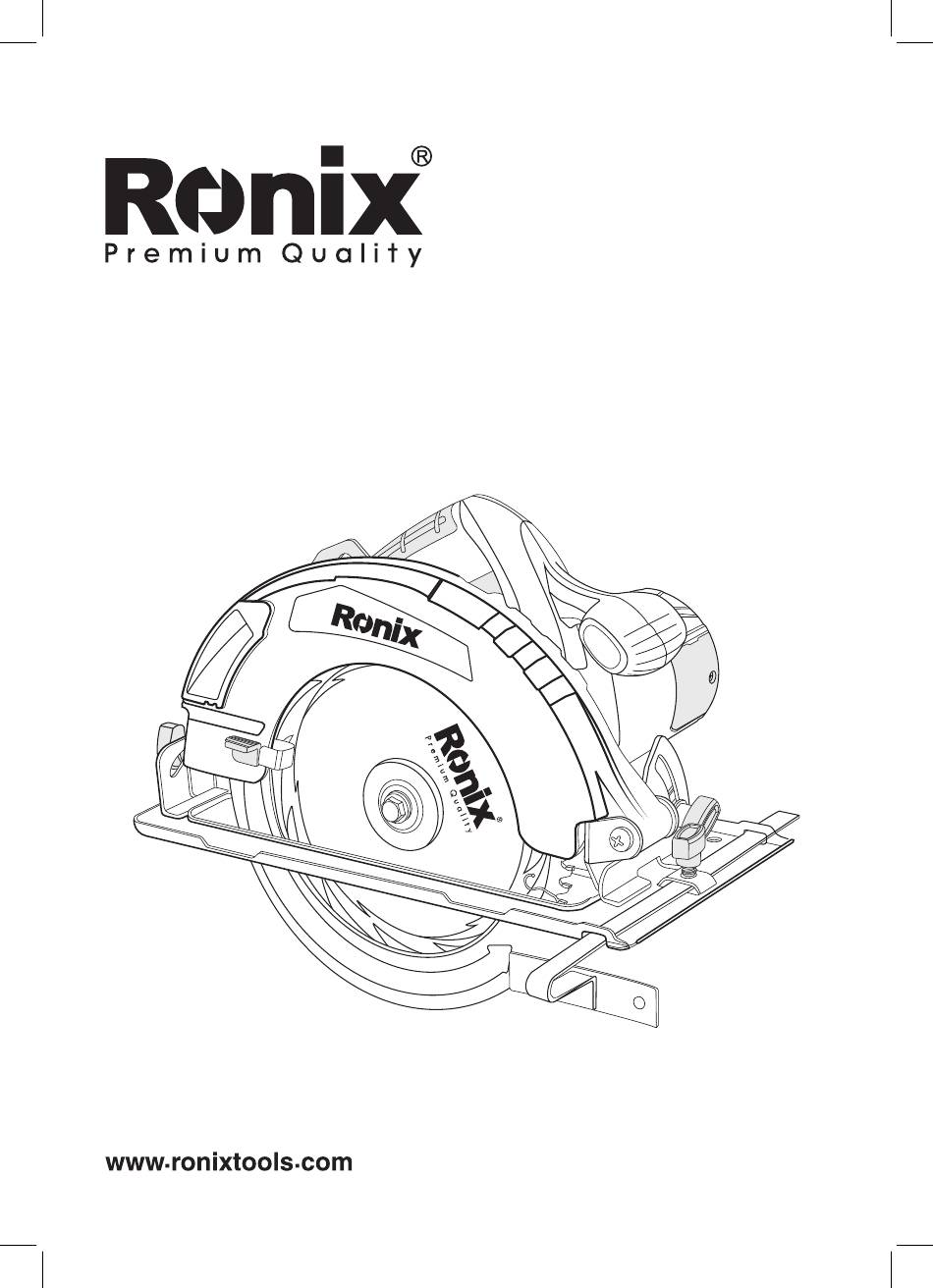

- Page 1 ELEKTRISCHE KREISSÄGE 4323...
-
Page 3: Spezifikationen
SPEZIFIKATIONEN 4323 Modell Nennspannung 220-240V Nennfrequenz 50/60Hz Leistung 2800W Leerlaufgeschwindigkeit 4600U/min Blattdurchmesser 230mm Maximale Schnittleistung 85mm Netto Gewicht 7.7Kg Schutzregel Scheibenblattunterlegscheibe Zubehör Inbusschlüssel Sägeblatt WERKZEUG TEILE Ein / Aus Schalter Griff Zusatzhandgriff Protective Guard Cutting Blade Movable Guard Grundplatte Bedienungsanleitung... -
Page 4: Elektrische Sicherheit
ALLGEMEINE SICHERHEITSREGELN FÜR ELEKTROWERKZEUGE - Lesen Sie alle Sicherheitswarnungen und Anweisungen. Das Nichtbeachten der Warnungen und Anweisungen kann zu elektrischem Schlag, Feuer und/oder schweren Verletzungen führen. - Bewahren Sie alle Warnungen und Anweisungen für die Zukunft auf. - Der Begriff «Elektrowerkzeug» in den Warnungen bezieht sich auf Ihr netzbetriebenes (mit Kabel) Elektrowerkzeug oder batteriebetriebenes (kabelloses) Elektrowerkzeug ARBEITSBEREICHSICHERHEIT... -
Page 5: Persönliche Sicherheit
- Setzen Sie Elektrowerkzeuge nicht Regen oder nassen Bedingungen aus. Wasser, das in ein Elektrowerkzeug eindringt, erhöht das Risiko eines elektrischen Schlages. - Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Ausstecken des Elektrowerkzeugs. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. - Page 6 Aus-Position ist. Elektrowerkzeuge mit dem Finger am Schalter zu tragen oder Elektrowerkzeuge zu betreiben, die den Schalter eingeschaltet haben, lädt zu Unfällen ein. - Entfernen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oder Schraubenschlüssel. Ein an einem rotierenden Teil des Elektrowerkzeugs befestigter Schlüssel oder Schlüssel kann zu persönlichen Verletzungen führen.
-
Page 7: Sicherheitshinweise Für Kreissägen
versehentlich zu starten. - Lagern Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern und lassen Sie Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, das Elektrowerkzeug nicht bedienen. Elektrowerkzeuge sind in den Händen ungeübter Benutzer gefährlich. - Warten Sie Elektrowerkzeuge. Überprüfen Sie auf Fehlausrichtungen oder Bindungen von beweglichen Teilen. - Page 8 4- Halten Sie niemals das zu schneidende Stück in Ihren Händen oder über Ihrem Bein. Sichern Sie das Werkstück auf einer stabilen Plattform. Es ist wichtig, das Werk richtig zu unterstützen, um Körperexposition, Blattbindung oder Kontrollverlust zu minimieren. 5- Halten Sie Schneidwerkzeuge scharf und sauber. Ordentlich gewartete Schneidwerkzeuge mit scharfen Schneidkanten neigen weniger dazu, sich zu verfangen und sind leichter zu kontrollieren.
-
Page 9: Wartung
- Verwenden Sie niemals Benzin, Benzol, Verdünner, Alkohol oder Ähnliches. Verfärbungen, Verformungen oder Risse können die Folge sein. HINWEIS: Um die Produktsicherheit und -zuverlässigkeit zu gewährleisten, sollten Reparaturen, jede andere Wartung oder Einstellung von autorisierten Ronix Servicezentren durchgeführt werden, wobei immer Ronix-Ersatzteile verwendet werden. Bedienungsanleitung... - Page 10 CIRCULAR SAW 230mm 4323...
-
Page 11: Specification
SPECIFICATION Model 4323 Rated Voltage 220-240V Rated Frequency 50/60Hz Power 2800W No Load Speed 4600RPM Blade Diameter 230mm Max Cutting Capacity 85mm NET WEIGHT 7.7Kg Guard Rule, Disk Blade Accessories Washer, Hex Key, Blade 230×2.4×25.4/60T TCG PART LIST on/off switch... -
Page 12: General Power Tool Safety Rules
GENERAL POWER TOOL SAFETY RULES - Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. - Save all warnings and instructions for future reference. - The term «power tool» in the warnings refers to your mains operated (corded) power tool or battery operated (cordless) power tool. -
Page 13: Personal Safety
of electric shock. - If operating a power tool in a damp location is unavoidable, use a ground fault circuit. Interrupter (GFCI) protected supply. Use of a GFCI reduces the risk of electric shock. PERSONAL SAFETY - Stay alert, watch what you are doing and use common sense when operating a power tool. -
Page 14: Circular Saw Safety Warnings
POWER TOOL USE AND CARE - Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. - Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. - Page 15 2- Do not reach underneath the workpiece. The guard cannot protect you from the blade below the workpiece. 3- Adjust the cutting depth to the thickness of the workpiece. Less than a full tooth of the blade teeth should be visible below the workpiece. 4- Never hold piece being cut in your hands or across your leg.
-
Page 16: Switch On/Off
OPERATING INSTRUCTION WARNING! Always follow safety instructions. Do not use broken or stock blades. SWITCH ON/OFF In order to turn on the device, press the on / off switch. Also, in order to keep the device on permanently, you must press the lock button inwards. In this case, pressing the switch on and off once will turn off the device. -
Page 17: Cutting Angle Adjustment
CUTTING ANGLE ADJUSTMENT Turn the locking screw counterclockwise to loosen it. Then, with the help of a calibrated base, adjust the appropriate floor angle. Finally, turn the locking screw clockwise until it is fully tightened. CUTTING PATH INDICATOR For straight and consecutive cuts at a 0-degree angle, move along the zero index on the floor. -
Page 18: Maintenance
- Never use gasoline, benzene, thinner, alcohol or the like. Discoloration, deformation or cracks may result. NOTE: To maintain product safety and reliability repairs, any other maintenance or adjustment should be performed by Ronix Service Authorized Service Centers, always using RONIX replacement parts. Circular Saw 230mm... - Page 20 www.ronixtools.com...
