- Page 1 Manual Elma 291 Dansk/Norsk 2 - 6 Svensk 8 - 12 English 14 - 18 EAN: 5706445170005...
-
Page 2: Table Of Contents
Elma 291 Dansk/Norsk ......................... 2 Introduktion ..........................2 Tilbehør ..........................2 Sikkerhed ....................3 Beskrivelse af instrumentet ......................4 Brug af instrumentet ......................4 5-1 Automatisk sluk ..........................4 5-2 Nulstil ..................... 5 5-3 Manuel optagelse af måling ......................5 5-4 Gemte målinger... -
Page 3: Dansk/Norsk
Elma 291 DANSK/NORSK 1 Introduktion Dette instrument er en kontaktløs og præcis elektrostatisk feltmåler, der hurtigt måler den statiske elektricitet på en opladet krop uden kontakt. Måleområdet er 0,010kV ~ 20,000kV med en sensor afstand på 2,54cm (1”). Instrumentet har en alarmfunktion, når målinger er uden for indstillede grænseværdier. -
Page 4: Beskrivelse Af Instrumentet
Elma 291 4 Beskrivelse af instrumentet Sensor 10. Hold: Datahold LCD-skærm 11. Baggrundsbelysning +Peak: værdi (maks. værdi) 12. GND Jack: Indgang til jordforbindelsesledning -Peak: værdi (min. værdi) 13. Batteridæksel Zero: Nulstil tast 14. Til montering af Tripod Tænd/sluk 15. Jordforbindelsesledning SET: Funktionsindstilling 16. -
Page 5: Brug Af Instrumentet
Elma 291 5 Brug af instrumentet Advarsel! Instrumentet skal være forsvarligt jordet under målingen, og man skal undgå at holde hænderne for tæt på sensoren, så risikoen for elektrisk stød undgås. Før brug skal instrumentet være jordet. Vælg en af følgende to metoder til at jorde instrumentet: ⚫... -
Page 6: Manuel Optagelse Af Måling
Elma 291 5-3 Manuel optagelse af måling Under måling, for hver gang man trykker på tasten gemmes målingen, indtil 99 målinger. ➢ Rec og nummer for gemte måling vises kortvarigt på LCD-skærmen. Når man har gemt 99 målinger, viser LCD-skærmen FULL, og der kan ikke gemmes flere målinger, før hukommelsen er slettet, se Trin 4 5-4 Gemte målinger... -
Page 7: Specifikationer
Elma 291 6 Specifikationer Display: LCD-skærm med 4 1/2 cifre visning op til 19999. ➢ Opløsning: 0,001KV. ➢ Måleområde: -19.999KV~+19.999KV ➢ Nøjagtighed: ±(5%+10dgt). ➢ Overbelastning indikation: ➢ Testinterval: 2 gange i sekundet. ➢ Batteri: 9V NEDA 1604, IEC 6F22 eller JIS 006P. - Page 8 Elma 291...
-
Page 9: Svensk
Elma 291 SVENSK 1 Introduktion Denna kontaktlösa, exakta elektrostatiska fältmätare kan snabbt sensorera den statiska spänningen på en uppladdad kropp utan kontakt. Mätområdet är 0,010kV ~ 20,000kV med sensoravståndet 1 tum (2,54 cm). Mätaren avger ett larm. 2 Tillbehör Elma 291... -
Page 10: Beskrivning Av Instrument
Elma 291 4 Beskrivning av instrument Sensor 10. Hold: Datahold LCD-skärm 11. Bakgrundsbelysning +Peak: -värde (max. värde) 12. GND Jack Ingång för jordförbindelse -Peak: -värde (min. värde) 13. Batterilucka Zero: Nollställningsknapp 14. Stativfäste På/av 15. Jordförbindelse SET: Funktionsinställning 16. Krokodilklämma Rec (spara) mätning/pil upp... -
Page 11: Användning Av Instrument
Elma 291 5 Användning av instrument Varning Instrumentet skall vara försvarligt jordat under mätningen, och man skall undvika att hålla för nära sensorn, så risken för elektrisk stöt undviks. Innan anv. skall instrumentet vara jordat. Välj en av följande två metoder för att jorda instrumentet: ⚫... -
Page 12: Manuell Upptagning Av Mätning
Elma 291 5-3 Manuell upptagning av mätning Under mätningen skall man trycka på knappen för att spara en mätning. Man kan spara ➢ upp till 99 mätningar. REC och nummer visas kort på LCD-skärmen. Efter att ha sparat 99 mätningar visar LCD-skärmen FULL, inga fler mätningar kan sparas förrän minnet raderas, se Steg 4 5-4 Sparade mätningar... -
Page 13: Specifikationer
Elma 291 6 Specifikationer Display: LCD-skärm med 4 1/2 siffrors visning upp till 19999. ➢ Upplösning: 0,001KV. ➢ Mätområde: -19.999KV~+19.999KV ➢ Noggrannhet: ±(5%+10dgt). ➢ Överbelastning indikering: ➢ Testintervall: 2 gånger i sekunden. ➢ Batteri: 9V NEDA 1604, IEC 6F22 eller JIS 006P. - Page 14 Elma 291...
-
Page 15: English

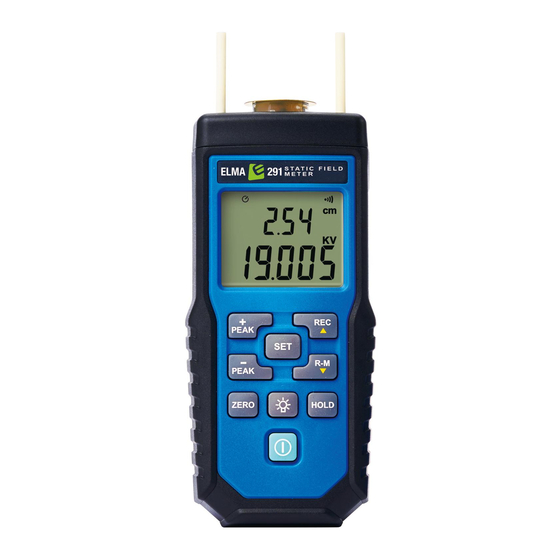

Elma 291 ENGLISH 1 Introduction This contactless precise electrostatic field meter can immediately sensor the static voltage on a charged body without contact. The measuring range is 0.010kV ~ 20.000kV with the sensing distance 1 inch (2.54cm). The meter provides alarm function for prompt. -
Page 16: Instrument Description
Elma 291 4 Instrument Description Sensor Data hold LCD display Backlight button +peak value (max. value) Grounding socket -peak value (min. value) Battery cover Zero setting button Tripod nut Power button Grounding wire Function Setting button Crocodile clip Record readings / up button... -
Page 17: Operation
Elma 291 5 Operation Warning The meter must be securely grounded during measuring, and the holding position not close to the sensor so to avoid the risk of electric shock. Before use, the meter must be grounded. Please choose one of the following two methods to ⚫... -
Page 18: Manual Record Mode
Elma 291 5-3 Manual record mode ➢ At measuring mode, click button to record the present reading, the records can be logged up to 99. 5-4 Display logs mode ➢ At measuring mode, click button to display the readings of logged data while MEM symbol appears on the LCD. -
Page 19: Specifications
Elma 291 6 Specifications Display for readings: LCD of 4 1/2 digits with the display value up to 19999. ➢ Resolution: 0.001KV. ➢ Measuring range -19.999KV～+19.999KV ➢ Accuracy: ±(5%+10dgt). ➢ Overloading indication: ➢ Sampling period: 2 times per second. ➢... - Page 20 Elma 291 v.210307 11-03-2021 10:53:33...
