  • Page 1 Manual ELMA 795 Dansk/Norsk Side 1-14 Svenska Sida 15-28 English Page 29-42 EAN: 5706445230341...

  • Page 2: Table Of Contents

    DK-N pH, ORP, CD, TDS, DO, SALT METER Elma 795 er et smart multi-instrument, som efter valg af probe kan måle en række forskellige kemiske enheder som f.eks. surhed med pH og ORP værdier, ledningsevne i væske i micro- og milli-...

  • Page 3: Funktioner

    Elma 795 DK-N 1. FUNKTIONER Multi instrument til måling af: PH/ORP, CD/TDS, opløst ilt, salt og temperatur. pH: 0 til 14.00 pH, ORP: ±1999 mV Ledningsevne: 200 uS/ 2 mS/ 20 mS/ 200 mS. Opløst ilt: 0 til 20.0 mg/L.

  • Page 4: Specifikationer

    Elma 795 DK-N 2. SPECIFIKATIONER 2-1 Generelle Specifikationer Special designet mikroprocessor LSI kredsløb Processor LCD dimensioner: 52 mm x 38 mm Display LCD med grønt baggrundslys (ON/OFF). PH/ORP - Ledningsevne/TDS (Total opløst stoffer) -Opløst ilt - Salt Måle funktioner Auto sluk ON/OFF...
  • Page 5 Elma 795 DK-N Specifikationer (23±5 ℃) A. pH / mV pH elektrode Valgfrit. Alle pH elektroder med BNC stik 0 til 14 pH Måling 1999 mV til 1999 mV Indgangs impedans 10^12 ohm 0 til 100 ℃, justeres med tast på frontpanelet...
  • Page 6 Elma 795 DK-N 2. TDS (Total Dissolved Solids) Område Måling Opløsning Nøjagtighed 200 PPM 0 til 132 PPM 0.1 PPM 2,000 PPM 132 til 1,320 PPM 1 PPM ± (2% F.S.+1d) * F.S. - fuld skala 20,000 PPM 1,320 til 13,200 PPM...

  • Page 7: Front Panel Beskrivelse

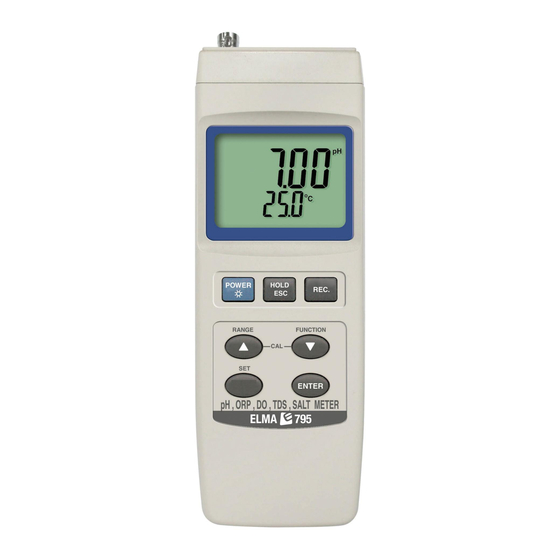

    Elma 795 DK-N 3. FRONT PANEL BESKRIVELSE Fronten Bagside Fig. 1 3-1 Display 3-2 (POWER)Tænd-sluk tast / baggrundslys Front 3-3 (HOLD/ESC) Hold tast / forlad tast 3-4 (REC) tast – gem maks. min. værdier 3-5 ▲ pil op tast / område tast 3-6 ▼...

  • Page 8: Ph/Mv Måling Og Kalibering

    Elma 795 DK-N 5. PH/mV MÅLING OG KALIBERING Instrumentets standard indstillinger: * Instrumentet starter op i pH funktionen * Temperaturenheden er sat til C. (Celsius) * Manuel temperatur kompensering (uden brug af ATC probe) * Auto sluk funktionen er aktiv Første gang pH elektroden forbindes til instrumentet, skal der foretages en kalibrering.

  • Page 9: Ledningsevne Måling Og Kalibering

    Elma 795 DK-N Kalibrering af pH elektrode Følg pkt. 5-1 eller pkt. 5-2. Med 2 fingere trykkes på "▲ tasten"(3-5, Fig 1) og "▼ tasten" (3-6, Fig. 1) på samme tid indtil displayet viser først her slippes tasterne. Tryk inden for 3 sekunder på "▲ ” tasten (3-5, Fig. 1) eller "▼” tasten (3-6, Fig. 1) og vælg den pH værdi som er i bufferopløsningen:...

  • Page 10: Salt Måling Og Kalibrering

    Elma 795 DK-N 6-3 Kalibrering af ledningsevne Klargør kalibreringsvæsken til ledningsevne (valgfri) Vælg F. eks.: *2 mS område kalibreringsvæske: 1.413 mS Conductivity Standard Solution, CD-14 200 uS område kalibreringsvæske: 80 uS Conductivity Standard Solution 20 mS område kalibreringsvæske: 12.88 mS Conductivity Standard Solution Eller anden Conductivity Standard Solution Tilslut proben (6-1, Fig.

  • Page 11: Do ( Dissolved Oxygen ) Opløst Ilt Måling Og Kalibering

    Elma 795 DK-N 8. DO ( Dissolved Oxygen ) OPLØST ILT MÅLING OG KALIBERING 8-1 Opløst ilt målinger Tilslut ilt proben (valgfri, DOPB-11), (8-1, Fig.5) til ”DO” stikket (3-14, Fig.1) Brug "Function” tasten, step til ”do” funktionen. Se pkt. 4.

  • Page 12: Andre Funktioner

    Elma 795 DK-N Membranen (Probehoved med membran) En tynd teflonmembran er anbragt på spidsen af ilt proben. Ilt molekylerne kan trænge igennem denne teflonmembran, de større molekyler der er i elektrolytten vil ikke kunne trænge igennem denne. På grund af dette kan ilten diffundere igennem elektrolytten og koncentrationen kan bestemmes.

  • Page 13: Advancerede Indstillinger

    Elma 795 DK-N 10. ADVANCEREDE INDSTILLINGER Tryk og hold på "SET" tasten (3-7, Fig.1) >2 sek. Efterfølgende tryk på "SET” tasten, vil i nævnte rækkefølge, afhængig funktion der er valgt, steppe blandt de 8 hovedfunktioner efter nedenstående: Sæt funktion til...

  • Page 14: Rs232 Pc Seriel Interface

    Elma 795 DK-N 14. RS232 PC SERIEL INTERFACE Instrumentet har en RS232 PC seriel udgang, i form af en 3.5 mm terminal (3-19, Fig. 1). Signalet er et 16 digitalt signal, der bruges til brugerens specifikke applikationer. RS232 forbindelse til Pc’ens serielle port.

  • Page 15: Valgfri Tilbehør

    Elma 795 DK-N 15. VALGFRI TILBEHØR RS232 kabel * Computer interface kabel. UPCB-02 * Bruges til at forbinde instrumentet til computerens (COM port). USB kabel * Computer interface kabel. USB-01 * Bruges til at forbinde instrumentet til computerens (USB port).
  • Page 16 Elma 795 pH, ORP, CD, TDS, DO, SALT METER Elma 795 är ett smart multi-instrument, som efter val av probe kan mäta flera olika kemiska enheter som tex. surhet med pH och ORP värde, konduktivitet i vätska i Micro- och millisiemens, TDS i PPM, syrehalten i mg/L, salt i % samt temperatur.

  • Page 17: Funktioner

    Elma 795 1. FUNKTIONER Multi-instrument för mätning av: PH/ORP, CD/TDS, upplöst syre, salt och temperatur. pH: 0 till 14.00 pH, ORP: ±1999 mV Konduktivitet: 200 uS/ 2 mS/ 20 mS/ 200 mS. Upplöst syre: 0 till 20.0 mg/L. Salt: 0 till 12 % salt (% vikt).

  • Page 18: Specifikationer

    Elma 795 2. SPECIFIKATIONER 2-1 Generella Specifikationer Specialdesignad mikroprocessor LSI krets Processor LCD dimensioner: 52 mm x 38 mm Display LCD med grön bakgrundsbelysning (PÅ/AV). PH/ORP - Konduktivitet/TDS –Upplöst syre - Salt Mät funktioner Autoavstängning PÅ/AV Ljudsignal PÅ/AV Temperaturenhet C eller Avancerade DO salt% kompenseringsvärde...
  • Page 19 Elma 795 ℃ 2-2 Specifikationer (23±5 A. pH / mV pH-elektrod Valfri, alla pH-elektroder med BNC-kontakt 0 till 14 pH Mätning 1999 mV till 1999 mV Ingångsimpedans 10^12 ohm 0 till 100 ℃, justeras med knapp på frontpanelen Temperatur- Manuell kompensation för pH-...
  • Page 20 Elma 795 5. TDS (Total Dissolved Solids) Område Mätning Upplösning Noggrannhet 200 PPM 0 till 132 PPM 0.1 PPM 2,000 PPM 132 till 1,320 PPM 1 PPM ± (2% F.S.+1D) * F.S. - full skala 20,000 PPM 1,320 till 13,200 PPM...

  • Page 21: Frontpanel Beskrivning

    Elma 795 3. FRONTPANEL BESKRIVNING Fronten Baksida Fig. 1 3-1 Display 3-2 (POWER) På-av-knapp/bakgrundsbel. Front 3-3 (HOLD/ESC) Hold-knapp/ESC-knapp 3-4 (REC) knapp – spara max. min. värden 3-5 ▲ pil upp-knapp/område-knapp 3-6 ▼ pil ned-knapp/Funktionsknapp 3-7 (SET) knapp - avancerade inställningar 3-8 (Enter) knapp –...

  • Page 22: Ph/Mv Mätning Och Kalibrering

    Elma 795 5. PH/mV MÄTNING OCH KALIBRERING Instrumentets standardinställningar: * Instrumentet startar upp i pH-funktionen. * Temperaturenheten är satt till C. (Celsius) * Manuell temperaturkompensering (utan anv. av ATC-prob) * Autoavstängningsfunktionen är aktiv. Första gången pH-elektroden ansluts till instrumentet, skall man utföra en kalibrering.

  • Page 23: Konduktivitet Mätning Och Kalibering

    Elma 795 Kalibrering av pH-elektrod Följ pkt. 5-1 eller pkt. 5-2. Med 2 fingrar trycker man på "▲ knappen"(3-5, Fig 1) och "▼ knappen" (3-6, Fig. 1) på samma gång tills visas på displayen, sedan släpper man knapparna. Tryck inom 3 sekunder på "▲ ” knappen (3-5, Fig. 1) eller "▼” knappen (3-6, Fig. 1) och välj det pH-värde som är i buffertlösningen:...

  • Page 24: Salt Mätning Och Kalibrering

    Elma 795 6-3 Kalibrering av konduktivitet Klargör kalibreringsvätskan för konduktivitet (valfri). Välj t.ex.: *2 mS-område kalibreringsvätska: 1.413 mS Conductivity Standard Solution, CD-14 200 uS-område kalibreringsvätska: 80 uS Conductivity Standard Solution 20 mS-område kalibreringsvätska: 12.88 mS Conductivity Standard Solution Eller annan Conductivity Standard Solution Anslut proben (6-1, Fig.

  • Page 25: Do ( Dissolved Oxygen ) Upplöst Syre Mätning Och Kalibering

    Elma 795 8. DO ( Dissolved Oxygen ) UPPLÖST SYRE MÄTNING OCH KALIBERING 8-1 DO-mätningar Anslut syreproben (valfri, DOPB-11), (8-1, Fig.5) till ”DO” kontakten (3-14, Fig.1) Anv. "Function” knappen, stega till ”do” funktionen. Se pkt. 4. Starta med kalibrering Utför alltid kalibreringen första gången en syreprob tas i bruk eller efter varje gång proben inte använts i en period.

  • Page 26: Andra Funktioner

    Elma 795 Membranen (Probhuvud med membran) Ett tunt teflonmembran är placerat på spetsen av syreproben. Syremolekylerna kan tränga igenom detta teflonmembran, de större molekylerna som är i elektrolyten, kan inte tränga igenom. På grund av detta kan syret diffundera genom elektrolyten och koncentrationen kan bestämmas.

  • Page 27: Advancerade Inställningar

    Elma 795 10. ADVANCERADE INSTÄLLNINGAR Tryck och håll ner "SET" knappen (3-7, Fig.1) >2 sek. Efterföljande tryck på "SET” knappen, kommer i nedanstående ordning, beroende på vald funktion, stega genom de 8 huvudfunktionerna: Ställ in & Ställ in funktion till...

  • Page 28: Rs232 Pc Seriellt Interface

    Elma 795 14. RS232 PC SERIELLT INTERFACE Instrumentet har en RS232 PC seriell utgång i form av en 3.5 mm terminal (3-19, Fig. 1). Signalen är en 16 digital signal, som används till användarens specifika applikationer. RS232 förbindelse till Pc ‘ens seriella port.

  • Page 29: Valfria Tillbehör

    Elma 795 15. VALFRIA TILLBEHÖR RS232 kabel * Computer interface kabel. UPCB-02 * Anv. för att ansluta instrumentet till datorns (COM-port). USB kabel * Computer interface kabel. USB-01 * Anv. för att ansluta instrumentet till datorns (USB-port). Dataanalysprogram * SW-U801-WIN är ett multidisplay (1/2/4/6/8 display) datorprogram, med SW-U801-WIN många funktioner som används för att analysera och presentera insamlade...
  • Page 30 Elma 795 pH, ORP, CD, TDS, DO, SALT METER Elma 795 is a smart multi-instrument. The instrument has many application areas for analyzing of liquid. There after selecting of probes can measure a variety of chemical entities such as acidity of pH, ORP...

  • Page 31: Features

    Elma 795 1. FEATURES One meter for multi purpose operation: PH/ORP, CD/TDS, Dissolved Oxygen, Salt measurement. pH: 0 to 14.00 pH, ORP : ±1999 mV. Conductivity : 200 uS/2 mS/20 mS/200 mS. Dissolved oxygen: 0 to 20.0 mg/L. Salt: 0 to 12 % salt (% weight).

  • Page 32: Specifications

    Elma 795 2. SPECIFICATIONS 2-1 General Specifications Circuit Custom one-chip of microprocessor LSI circuit. LCD size : 52 mm x 38 mm Display LCD with green backlight (ON/OFF ). Measurement PH/ORP Function Conductivity/TDS(Total Dissolved Solids) Dissolved Oxygen Salt Auto power OFF management Set beep Sound ON/OFF Set temperature unit to ℃...
  • Page 33 Elma 795 ℃ 2-2 Specifications (23±5 A. pH / mV pH electrode Optional. Any PH electrode with BNC connector 0 to 14 pH Measurement 1999 mV to 1999 mV Input Impedance 10^12 ohm 0 to 100 ℃, be adjusted by push button on front panel.
  • Page 34 Elma 795 2. TDS (Total Dissolved Solids) Measurement Range Resolution Accuracy 200 PPM 0 to 132 PPM 0.1 PPM 2,000 PPM 132 to 1,320 PPM 1 PPM ± (2% F.S.+1d) * F.S. - fuld skala 20,000 PPM 1,320 to 13,200 PPM...

  • Page 35: Front Panel Description

    Elma 795 3. FRONT PANEL DESCRIPTION Front Back Fig. 1 3-1 Display 3-2 Power Button (Backlight Button) Front 3-3 Hold Button (ESC Button) 3-4 (REC) Button 3-5 ▲ Button ( Range Button) 3-6 ▼ Button (Function Button ) 3-7 Set Button...

  • Page 36: Ph/Mv Measuring And Calibration Procedure

    Elma 795 5. PH/mV MEASURING and CALIBRATION PROCEDURE The meter default function are following : The temperature unit is set to ℃. The display unit is set to pH. Manual ATC (without connect the ATC probe) Auto power off. If the meter is first time to connect the pH electrode, it should make the calibration before operation, the calibration procedures refer to chapter 5-4 5-1 pH measurement (manual Temp.

  • Page 37: Conductivity/Tds Measuring And Calibration Procedure

    Elma 795 Calibration procedure, pH electrode Follow pkt. 5-1 or pkt. 5-2. Use two fingers to press the "▲ Button" (3-5, Fig 1) and "▼ Button" (3-6, Fig. 1) at the same time. Until Display shows the following screen then release the both fingers.

  • Page 38: Salt Measuring And Calibration

    Elma 795 6-3 Calibration Conductivity Prepare the standard conductivity solution (optional) For example: 2 mS range calibration solution: 1.413 mS Conductivity Standard Solution, CD-14 200 uS range calibration solution: 80 uS Conductivity Standard Solution 20 mS range calibration solution: 12.88 mS Conductivity Standard Solution Or other Conductivity Standard Solution Connect the conductivity Probe (CDPB-03) (6-1, Fig.3) into the "CD”...

  • Page 39: Do ( Dissolved Oxygen ) Measuring And Calibration Procedure

    Elma 795 8. DO ( Dissolved Oxygen ) MEASURING and CALIBRATION PROCEDURE 8-1 Dissolved Oxygen measurement Connect the Probe (optional, DOPB-11), (8-1, Fig.5) into the ”DO” Socket (3-14, Fig.1) Use the "Function” Button, step to the ”do” function. See pkt. 4.

  • Page 40: Other Function

    Elma 795 The consideration of Diaphragm (probe head with diaphragm set) The oxygen probe component is the thin Teflon diaphragm housed in the tip of the probe. The diaphragm is permeable by the oxygen molecules but not by the considerably larger molecules contained in the electrolyte.

  • Page 41: Advancerede Indstillinger

    Elma 795 10. ADVANCEREDE INDSTILLINGER Press and hold "SET" button (3-7, Fig.1) >2 sek. Subsequently press on "SET” button, once a while in sequence to select the eight main function, the display will show Function Adjust and Default Adjust save. Press...

  • Page 42: Rs232 Pc Serial Interface

    Elma 795 14. RS232 PC SERIAL INTERFACE The instrument has RS232 PC serial interface via a 3.5 mm terminal (3-19, Fig. 1 ). The data output is a 16 digit stream which can be utilized for user's specific application. A RS232 lead with the following connection will be required to link the instrument with the PC serial port.

  • Page 43: Optional Accessories

    Elma 795 15. OPTIONAL ACCESSORIES RS232 cable * Computer interface cable. UPCB-02 * Used to connect the meter to the computer (COM port ). USB cablel * Computer interface cable. USB-01 * Used to connect the meter to the computer (USB port ).
  • Page 44 Elma 795 v. 290817 06-09-2016 10:40:26...
