- Page 1 MANUAL Elma 9200BT Dansk/Norsk 4 - 12 Svenska 13 - 21 English 22 - 30 EAN: 5706445840489...
-
Page 2: Table Of Contents
Elma 9200BT DANSK/NORSK Indhold Introduktion ...................... 4 Sikkerhed......................5 Internationale sikkerhedssymboler ..................5 Sikkerheds information ......................5 Advarsler ..........................5 Forsigtighed udvises ......................5 Beskrivelse ....................... 6 Instrumentet ........................6 Display ..........................6 Anvendelse ....................... 7 Måling af AC/DC strøm med tang ..................7 Måling af 3000A AC strøm med ekstern strømtang ............. - Page 3 Elma 9200BT SVENSKA Innehåll Inledning ......................13 Säkerhet ......................14 Internationella säkerhetssymboler ..................14 Säkerhetsinformation ......................14 Varningar ........................... 14 OBS Varning ........................14 Beskrivelse ..................... 15 Instrumentet ........................15 Display ..........................15 Tillämpning ..................... 16 Mäta AC / DC-ström ......................16 Mätning av 3000A växelström ...................
- Page 4 Elma 9200BT ENGLISH Context Introduction ....................22 Safety ......................23 International Safety Symbols ..................... 23 Safety notes ........................23 Warnings ........................... 23 Cautions ..........................23 Description ..................... 24 Meter description ....................... 24 Display ..........................24 Operation ......................25 AC/DC Current Measurements with clamp ................ 25 AC 3000A Current Measurements ..................
-
Page 5: Dansk/Norsk
Med Bluetooth funktionen og den gratis APP Elma Link som findes både til iOS og Android bliver Elma 9200BT til et sikkert og smart dokumentationsværktøj. Se dit display direkte på din Android/iOS device og foretag målinger i sikker afstand fra farlige spændinger. Se og optag alle værdier, kurver og grafer direkte på... -
Page 6: Sikkerhed
Elma 9200BT Sikkerhed Internationale sikkerhedssymboler Dette symbol indikere at brugeren skal henholde sig til manualen for yderligere information. Dette symbol indikere at der under normal brug kan være farlige spændinger tilstede. Dobbelt isoleret. Sikkerheds information Overskrid ikke den maksimale tilladte værdi på indgangen. -
Page 7: Beskrivelse
Elma 9200BT Beskrivelse Instrumentet NCV test (kontaktfri spændingsdetektor) Strømtang Kontaktfri AC indikator LED REL (relativ) / Lommelygte tast HOLD (Data hold) / baggrundslys tast Baggrundsbelyst LCD display RANGE (område) tast MODE Funktion og Bluetooth tast MAX/MIN (Maks og minimum) tast 10. -
Page 8: Anvendelse
Elma 9200BT Anvendelse NB! Læs og forstå alle advarsler og forsigtighedsanvisninger beskrevet i denne manual inden instrument tages i brug. Sæt funktionsomskifteren til ”OFF” når instrument ikke bruges. Måling af AC/DC strøm med tang Advarsel: Fjern evt. prøveledninger fra instrumentet, før der fortages målinger med strømtangen 1. -
Page 9: Målinger Med Prøveledninger
Elma 9200BT Målinger med prøveledninger For alle målinger med prøveledninger gælder: Isæt den røde prøveledning til den røde + ”V, Ω, CAP, Hz%,…” indgang Isæt den sorte prøveledning til den sorte – ”COM” indgang. Testproberne’s spids holdes med god kontakt over kredsløbet der skal måles. -
Page 10: Måling Af Temperatur
Elma 9200BT Måling af temperatur 1. Funktionsomskifteren sættes i position ”Temp F” 2. Brug Mode tasten til at skifte mellem C Celsius og F Fahrenheit (default) 3. Isæt type K temperaturproben i korrekt polaritet, til den røde + ”V, Ω…” indgang, og den sorte –... -
Page 11: Max / Min
Elma 9200BT MAX / MIN Når der udføres målinger i de almindelige AC/DC strøm / spændings funktioner, kan MAX/MIN funktionen aktiveres, det betyder at man udover at se det aktuelle måleresultat også kan ”opsamle” højeste og laveste måleresultat, indenfor den periode man måler. Dette kan altså ikke anvendes ved: Ω, Gennemgang-, diode, kapacitet-, frekvens og Duty Cycle- %. -
Page 12: Specifikationer
Elma 9200BT Specifikationer Nøjagtighed (% af aflæsning+ digit) Funktion Område Opløsning AC Sand RMS 60.00A 10mA ±(2.0 % af aflæsning +8 digit) Strøm (Auto Område) 400.0A 100mA ±(2.5 % af aflæsning +8 digit) Beskyttelse: Maksimum input 400A Nøjagtighed specificeret fra 5% til 100% af måleområdet. -
Page 13: Generelle Specifikationer
Elma 9200BT Frekvens (elektroniske kredsløb) Funktion Område Opløsning Nøjagtighed (% af aflæsning+ digit) 60.00Hz 0.01Hz 600.0Hz 0.1Hz 6.000kHz 0.001kHz Frekvens 60.00kHz 0.01kHz ±1 % af aflæsning +5 digit (Auto-område) 600.0kHz 0.1kHz 1.000MHz 0.001MHz 10.00MHz 0.01MHz Følsomhed: >2V RMS (ved 20% til 80% duty cycle) og f<100kHz;... -
Page 14: Inledning
Med Bluetooth-funktionen och den kostnadsfria APP Elma Link som är tillgänglig för både iOS och Android, blir Elma 9200BT ett säkert och smart dokumentationsverktyg. Titta på din skärm direkt på din Android / IOS-enhet och utföra mätningar på ett säkert avstånd från farliga spänningar. Visa och spela in alla värden, kurvor och diagram direkt på... -
Page 15: Säkerhet
Elma 9200BT Säkerhet Internationella säkerhetssymboler Denna symbol indikerar att användaren ska referera till bruksanvisningen för ytterligare information.. Denna symbol indikerar att vid normal drift kan det förekomma farliga spänningar.. Dubbel isolerad.. Säkerhetsinformation Överstiger inte det maximala tillåtna värdet på ingången. -
Page 16: Beskrivelse
Elma 9200BT Beskrivelse Instrumentet NCV test (Beröringsfri spänningsdetektor) Strömtång Beröringsfri AC indikator LED REL (relativ) / Ficklampa knapp HOLD Data hold / Bakgrundsbelysning knapp LCD display RANGE (område) Knapp MODE Funktion och Bluetooth knapp MAX/MIN (Max och minimum) knapp 10. COM Ingång (-) SVART till: Se pkt.14 11. -
Page 17: Tillämpning
Elma 9200BT Tillämpning OBS! Läs och förstå alla varningar och försiktighetsåtgärder som beskrivs i den här bruksanvisningen innan du använder instrumentet. Vrid funktionsomkopplaren till läge "OFF" när instrumentet inte används. Mäta AC / DC-ström Varning : Ta bort alla testledningar från instrumentet innan du gör mätningar med nätsladden... -
Page 18: Mätningar Med Testledningar
Elma 9200BT Mätningar med testledningar För alla mätningar med testledningar gäller: Sätt in den röda testledningen till den röda + "V, Ω, CAP, Hz%, ..." ingången Sätt in den svarta testledningen till den svarta "COM" -ingången. Testprobernas spets upprätthålls med god kontakt över kretsen som ska mätas. -
Page 19: Temperaturmätning
Elma 9200BT Temperaturmätning F” 1. Ställ funktionsomkopplaren i läge”Temp 2. Använd Mode-knappen för att byta mellan C Celsius och F Fahrenheit 3. Sätt in K-sonden i rätt polaritet, till den röda + "V, Ω ..." ingången och den svarta "COM" -ingång 4. -
Page 20: Max / Min
Elma 9200BT MAX / MIN Vid mätningar i de vanliga AC / DC-ström / spännings funktioner, är MAX / MIN-funktionen aktiverad, det betyder att, förutom att visa det aktuella mätresultatet också kan "plocka upp" den högsta och lägsta mätresultatet, i tidsperioden mäts. Detta kan inte användas för: Ω, kontinuitet, Diod, Kapacitet, Frekvens och Duty cykel%. -
Page 21: Specifikationer
Elma 9200BT Specifikationer Noggrannhet (% av avläsning+ digit) Funktion Område Upplösning AC True RMS 60.00A 10mA ±(2.0 % avläsning +8 digit) Ström (Auto Område) 400.0A 100mA ±(2.5 % avläsning +8 digit) Skydd: Maximum input 400A Noggrannhet specificerad från 5% till 100% av mätområdet. -
Page 22: Generelle Specifikationer
Elma 9200BT Frekvens (elektroniske krets) Funktion Område Upplösning Noggrannhet (% avläsning + siffra) 60.00Hz 0.01Hz 600.0Hz 0.1Hz 6.000kHz 0.001kHz Frekvens 60.00kHz 0.01kHz ±1 % avläsning +5 digit (Auto-område) 600.0kHz 0.1kHz 0.001MHz 1.000MHz 10.00MHz 0.01MHz Känslighet:> 2V RMS (vid 20% till 80% arbetscykel) och f <100kHz;... -
Page 23: Introduction

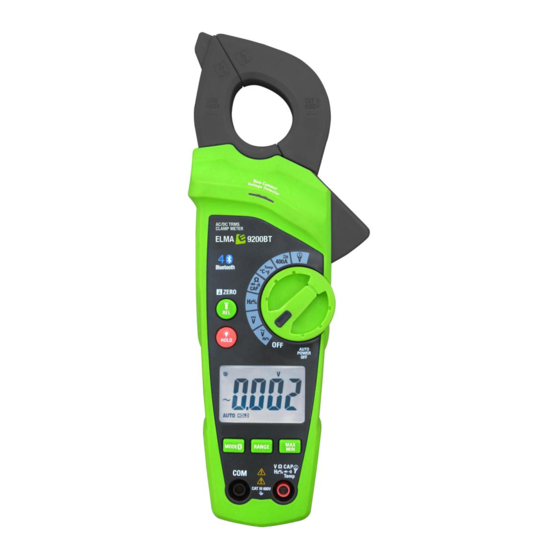

Elma 9200BT English Introduction Elma 9200BT True RMS AC/DC Clamp meter with Bluetooth Free Elma Link APP and build in LED flashlight 9200 Elma BT is a robust TRUE RMS AC / DC multimeter equipped with Bluetooth feature. The instrument measures power, voltage, frequency, duty cycle, capacity, temperature, resistance and continuity. -
Page 24: Safety
Elma 9200BT Safety International Safety Symbols This symbol, adjacent to another symbol or terminal, indicates the user must refer to the manual for further information. This symbol, adjacent to a terminal, indicates that, under normal use, hazardous voltages may be present... -
Page 25: Description
Elma 9200BT Description Meter description Non-contact AC voltage indicator) Current Clamp Non-contact AC voltage indicator light REL and Flashlight button Data Hold and Backlight button LCD display RANGE button MODE select and Bluetooth button Max/Min button Terminal (BLACK) COM for: See pkt.14 11. -
Page 26: Operation
Elma 9200BT Operation NOTES: Read and understand all Warning and Caution statements in this operation manual prior to using this meter. Set the function select switch to the OFF position when the meter is not in use. AC/DC Current Measurements with clamp WARNING: Ensure that the test leads are disconnected from the meter before making current clamp measurements. -
Page 27: Measurements With Test Leads
Elma 9200BT Measurements with test leads For all measurements with test leads apply: Insert the red test lead to the red + "V, Ω, CAP, Hz%, ..." input terminal Insert the black test lead to the black "COM" input terminal. -
Page 28: Temperature Measurements
Elma 9200BT Temperature Measurements 1. Set the function switch to ”Temp F” position. 2. Use the Mode button set C Celsius or F Fahrenheit 3. Insert the Temperature Probe observing polarity, to the red + ”V,Ω…”input terminal, and the black – ”COM” input terminal. -
Page 29: Max / Min
Elma 9200BT MAX / MIN When performing measurements in the usual AC/DC current/voltage functions, the MAX/MIN function can be activated, which means that in addition to viewing the current measurement result, you can also "collect" the highest and lowest measurement results within the period you measure. -
Page 30: Specifications
Elma 9200BT Specifications Function Range Resolution Accuracy (% of reading + digits) AC True RMS 60.00A 10mA ±(2.0 % of reading+8 digit) Current (Auto Range) 400.0A 100mA ±(2.5 % of reading+8 digit) Over rang protection: Maximum input 400A. Accuracy specified from 5% to 100% of the measuring range. -
Page 31: General Specifications
Elma 9200BT Frequency (electronic circuits) Function Range Resolution Accuracy (% of reading + digits) 0.01Hz 60.00Hz 600.0Hz 0.1Hz 0.001kHz 6.000kHz Frequency 60.00kHz 0.01kHz ±1 % of reading+5 digit (Auto-ranging) 600.0kHz 0.1kHz 1.000MHz 0.001MHz 10.00MHz 0.01MHz Sensitivity: >2V RMS (@ 20% ÷80% duty cycle) and f<100kHz;... - Page 32 Elma 9200BT Hlo: V.180205 2:38:12 05-02-2018 14:38:12...
