Branchement d'une caméra
de rétrovisée
Quand ce produit est utilisé avec une caméra
de rétrovisée, il est possible de commuter au-
tomatiquement entre le signal vidéo et l'image
de la caméra de recule quand le levier de vi-
tesse est mis dans la position REVERSE (R).
Le mode Vue arrière vous permet aussi de vé-
rifier ce qu'il y a derrière le véhicule quand
vous conduisez.
AVERTISSEMENT
UTILISEZ L'ENTREE UNIQUEMENT POUR LA
MARCHE ARRIERE OU L'IMAGE INVERSE DE LA
CAMERA DE RETROVISEE. TOUTE AUTRE UTILI-
SATION PEUT ENTRAINER DES BLESSURES
CORPORELLES OU UNE DETERIORATION DE
L'APPAREIL.
ATTENTION
! L'image de l'écran peut apparaître inversée.
! La fonction de caméra de rétrovisée permet
d'utiliser ce produit en tant qu'aide pour sur-
veiller une caravane, ou pour se garer en mar-
che arrière dans un emplacement de parking
un peu étroit. N'utilisez pas cette fonction
dans un but de divertissement.
! L'objet visualisé dans la caméra de rétrovisée
peut paraître plus proche ou plus éloigné
qu'en réalité.
! Veuillez noter que les bords des images de la
caméra de rétrovisée peuvent légèrement dif-
férer selon que les images plein écran sont af-
fichées en marche arrière, ou que les images
sont utilisées pour contrôler ce qui se passe à
l'arrière du véhicule en marche avant.
ATTENTION
N'utilisez que le câble de rallonge fourni. L'u-
tilisation d'un autre câble peut entraîner un
incendie, de la fumée et/ou l'endommage-
ment du système de navigation.
46
Fr
Caméra de
rétrovisée
A la sortie vidéo
Câble à fiches Cinch
(RCA) (vendu
séparément)
Marron
(REAR VIEW CAMERA IN)
Violet/blanc Connecteur RCA 2
Cordon
d'alimentation
5 m
Unité de navigation
Câble de rallonge
(pour signal de marche arrière)
Résistance de protection

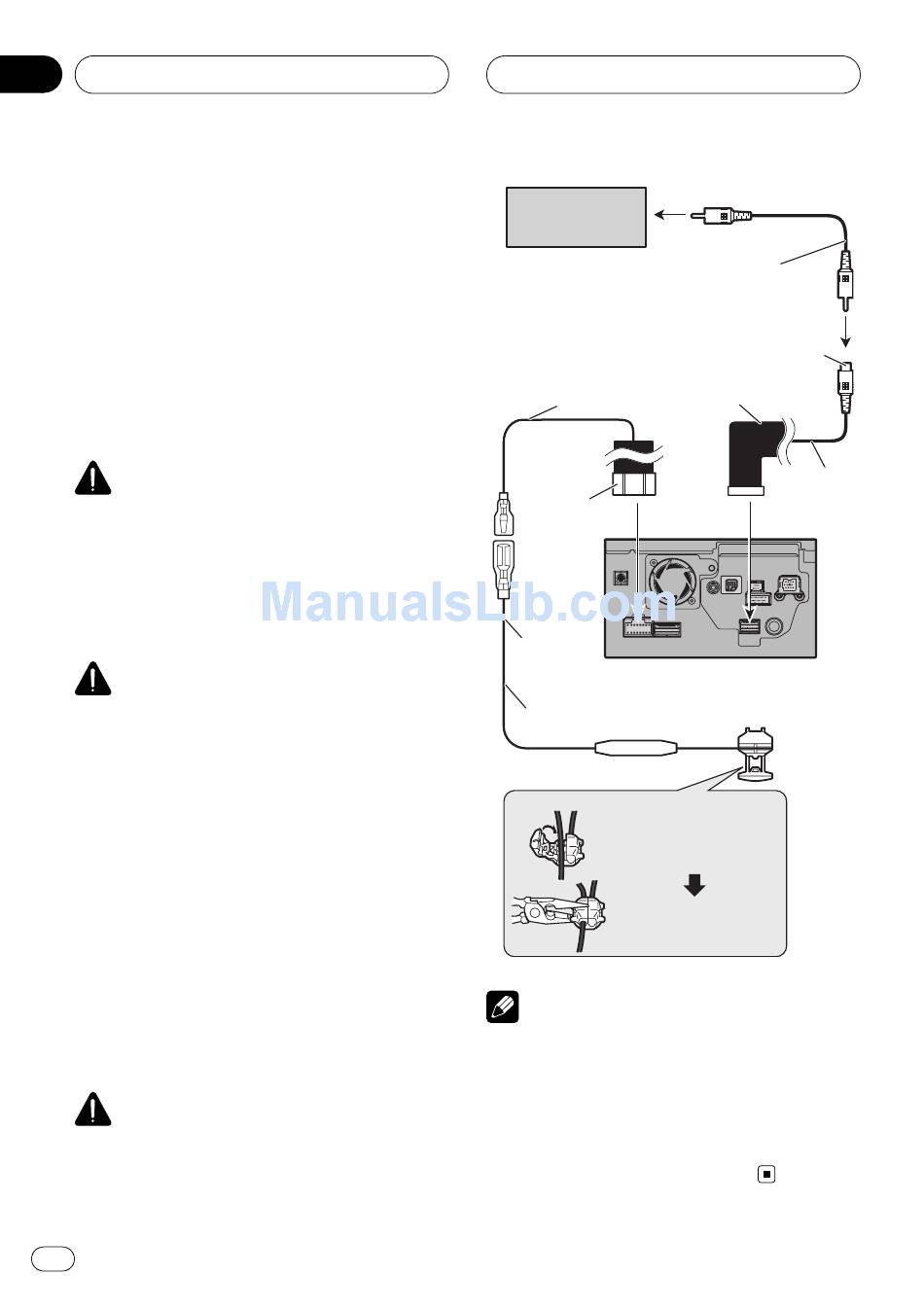

Méthode de connexion
Attachez le conducteur
du feu de recul.
Serrez fermement avec
une pince à mâchoires
pointues.
Remarques
! Il est nécessaire de régler [Camera Input]
dans [System Settings] sur [On] lors de la
connexion d'une caméra de rétrovisée. (Pour
en savoir plus, reportez-vous au manuel de
fonctionnement.)
! Branchez à la caméra de rétrovisée. Ne bran-
chez à aucun autre équipement.
20 cm
