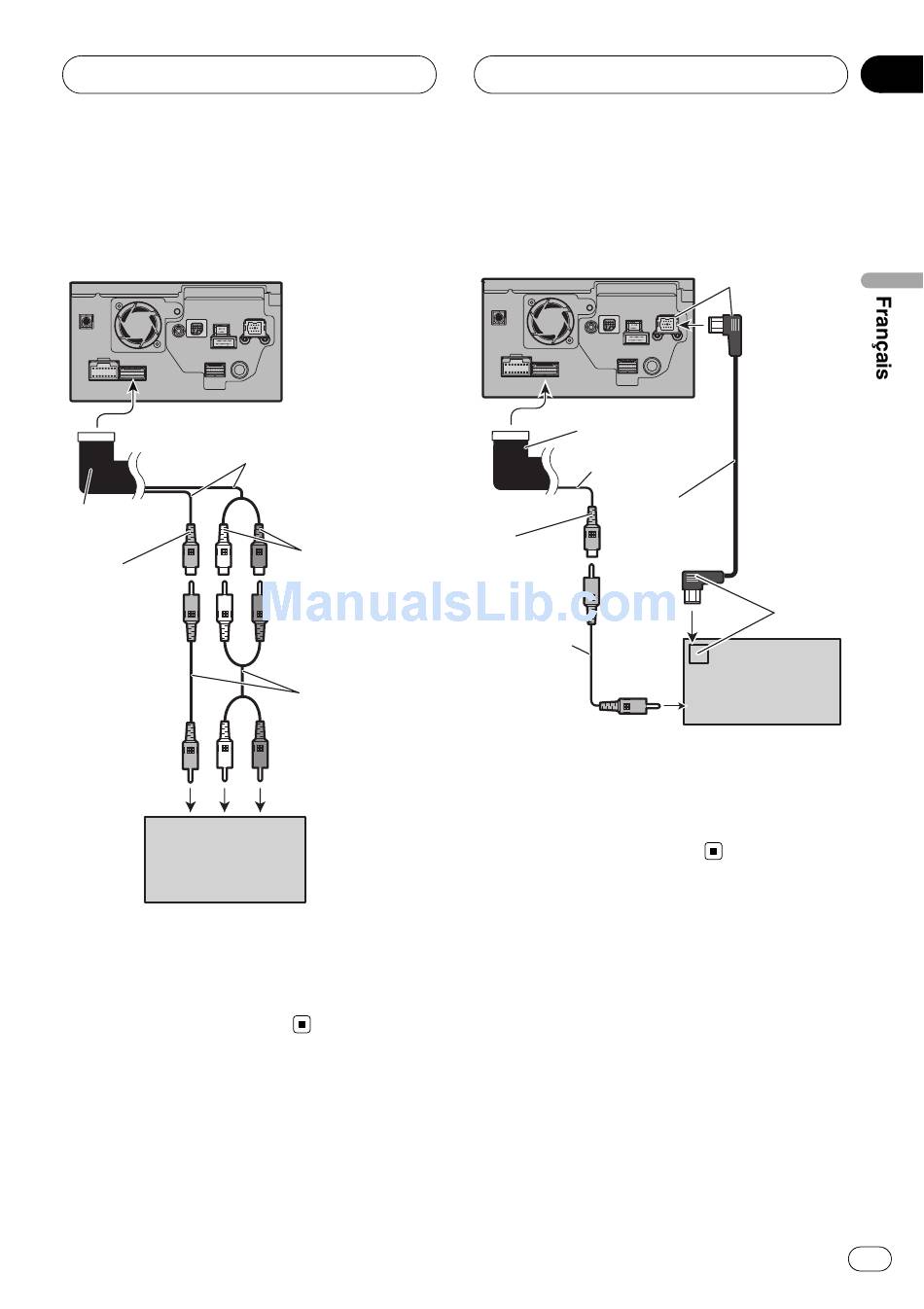

Branchement du système
Branchement d'un appareil
vidéo externe
Unité de navigation
Connecteur
RCA 1
Jaune
(VIDEO INPUT)
A la sortie vidéo
Composant vidéo
externe
(vendu séparément)
! Il est nécessaire de régler [AV Input] dans
[System Settings] sur [Video] lors de la
connexion d'un appareil vidéo extérieur.
(Pour en savoir plus, reportez-vous au ma-
nuel de fonctionnement.)
20 cm
Rouge, blanc
(AUDIO INPUT)
Câble à fiches Cinch
(RCA)
(vendu séparément)
Aux sorties audio
Branchement de l'unité
externe avec source vidéo
Unité de navigation
Connecteur RCA 1
20 cm
Câble IP-BUS
(vendu
Jaune
séparément)
(VIDEO INPUT)
A la sortie
IP-BUS
Câble à fiches
Cinch (RCA)
(vendu
séparément)
A la sortie vidéo
! Il est nécessaire de régler [AV Input] dans
[System Settings] sur [EXT] lors de la
connexion d'un appareil vidéo extérieur.
(Pour en savoir plus, reportez-vous au ma-
nuel de fonctionnement.)
Section
Bleu
Noir
Unité externe Pioneer
(vendue séparément)
47
Fr
02
