OPEN commando, NO-contact tussen OPEN en COM
OPENEN
Contact voor de openingsfunctie
SLUIT commando, NO-contact tussen SLUIT en COM
SLUITEN
Contact voor de sluitingsfunctie
Stapcommando, NO-contact tussen SBS en COM
SBS
Open/Stop/Sluit/Stop commando, of zoals ingesteld in de software

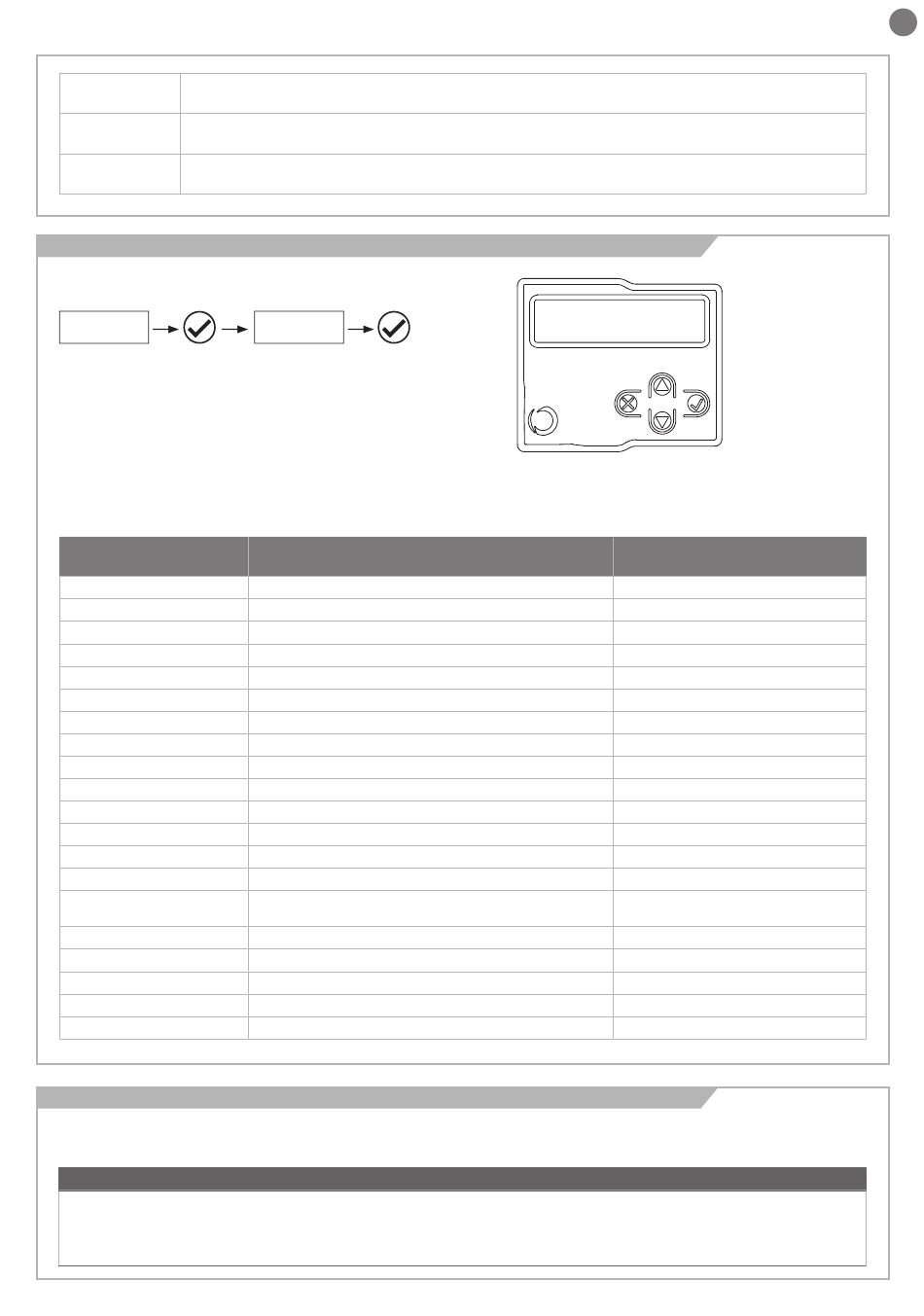

4.2 - Gebruik van de displayprogrammeur
Om de taal en het contrast van de programmeur aan te passen,
ga als volgt te werk:
OPTIES
DISPLAY
N.B.: Wanneer het display voor de eerste keer wordt
ingeschakeld, wordt de
taal te selecteren. Druk op ▲ of ▼ om de gewenste
taal te selecteren en
Als er geen taal wordt geselecteerd (X-toets ingedrukt),
zal de besturingseenheid
gebruiken totdat deze de volgende keer wordt ingeschakeld.
In de normale modus, d.w.z. wanneer het systeem normaal
wordt ingeschakeld en de displayprogrammeur is aangesloten,
druk op X totdat de naam KEY AUTOMATION verschijnt. Dit
zal de volgende statusberichten weergeven:
GEGEVENS
opening
sluiting
automatische sluiting
stop tijdens sluiting
stop tijdens opening
open
gesloten
programmering
M1 obstakel
M2 obstakel
foto 1!
foto 2!
gevoelige rand!
gedeeltelijke opening
automatische gedeeltelijke
sluiting
heruitlijning
FLASH/NLS fout
ELEC/IND fout
Phototest fout
Eindaanslagen fout!
4.3 - Zelflerend traject
De eerste keer dat de besturingseenheid wordt ingeschakeld,
moet een auto-leerprocedure worden uitgevoerd om fundamentele
SNELLE PROGRAMMERING
Als deze programmamodus wordt gebruikt, worden de vertragingen gereset naar de standaardwaarden met hetzelfde percentage
tijdens zowel het openen als het sluiten.
Volg de onderstaande tabel met de programmeur display.
N.B. Als de vertragingen ook geprogrammeerd moeten worden, ga dan direct door naar de volgende tabel.
SELECTEER
TAAL
gebruiker gevraagd om
bevestig vervolgens met
de standaardtaal (ENGELS)
BESCHRIJVING
Poort openen
Poort sluiten
Poort open met geactiveerde getimede hersluiting
Poort gestopt tijdens sluiten
Poort gestopt tijdens openen
Poort volledig open zonder automatische hersluiting
Poort volledig gesloten
tijdens de programmeerfase
Motor 1 obstakel gedetecteerd
Motor 2 obstakel gedetecteerd
Fotocel 1 geactiveerd
Fotocel 2 geactiveerd
Gevoelige rand geactiveerd
Gedeeltelijke opening bezig
Poort opent naar gedeeltelijke positie met geactiveerde
getimede hersluiting
Heruitlijning na een handmatige ontgrendeling
Overbelasting nachtlampensysteemlijn
Overbelasting elektrische slot / poort open lichtlijn
Phototest fout gedetecteerd
Eindaanslag/mechanische stop fout gedetecteerd
NAAR BENEDEN SCROLLEN
de
V.
ANULLEER
Het volledige stroomdiagram van de displayprogrammeur is te
vinden in punt 6.3 op pagina 15
parameters zoals de slaglengte en de vertragingstpunten te
verwerven.
BEVESTIGEN
NAAR BOVEN SCROLLEN
SLEUTEL VOOR
HOOFDLICHT EN LED'S
2 snelle flitsen + pauze + 1 flits
4 snelle flitsen + pauze, 3 keer
4 snelle flitsen + pauze, 3 keer
2 snelle flitsen + pauze, 3 keer
2 snelle flitsen + pauze, 3 keer
5 snelle flitsen + pauze, 3 keer
6 snelle flitsen + pauze, 3 keer
6 snelle flitsen + pauze, 3 keer
3 snelle flitsen + pauze, 3 keer
8 snelle flitsen + pauze, 3 keer
