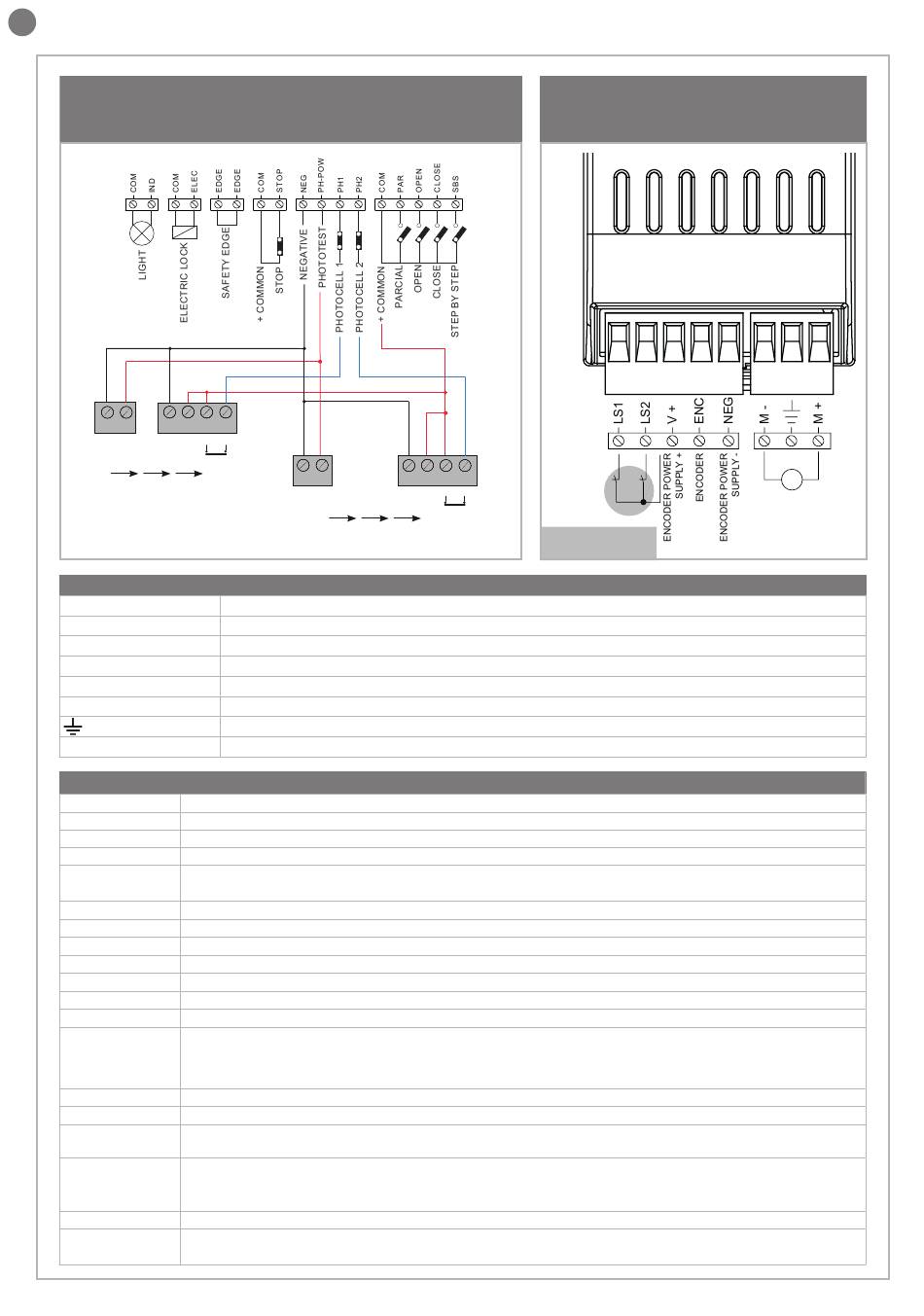

ELEKTRISCHE VERBINDINGEN VOOR
1 2 1 2
GND 12/24
GND 12/24
_
_
AC/DC
AC/DC
TX
RX
PH1
PO24-AANSLUITINGEN
LS1
LS2
V+
ENC
NEG
M-
M+
MA24 ELEKTRISCHE AANSLUITINGEN
AFSCHERMING Antenne - afscherming -
ANT Antenne - signaal -
COM Gemeenschappelijk voor FLASH-, LED-, SEN-ingangen/uitgangen
FLITS Knipperlichtuitgang 24Vdc (zonder regeling) maximaal 25W
Uitgang voor courtesy-verlichting 24Vdc (zonder regeling) maximaal 15W (radiokanaal 4 met selectie COURTESY
LED
LIGHT START = 2, COURTESY LIGHT TIME = 0)
SEN Omgevingslichtsensoringang
COM IND-uitgang gemeenschappelijk
IND Poort open waarschuwingslichtuitgang, 24Vdc (zonder regeling) maximaal 4W
COM ELEC-uitgang gemeenschappelijk
ELEK Elektrisch slotuitgang 12Vac, maximaal 15VA
RAND/RAND Gevoelige randuitgang, NC-contact of resistief 8k2
COM STOP-uitgang gemeenschappelijk
Safety STOP NC-contact tussen STOP en COM. Deze ingang wordt beschouwd als een veiligheidsvoorziening;
het contact kan op elk moment worden verbroken, waardoor de automatisering onmiddellijk wordt uitgeschakeld
STOP
en alle functies, inclusief automatische sluiting, worden gedeactiveerd.
EDGE Gevoelige randuitgang, NC-contact of resistief 8k2.
NEG Fotocel voedingsspanning negatieve uitgang
PH-VOED Fotocellulaire voeding positieve uitgang, 24Vdc (zonder regeling, maximaal 250mA)
Fotocellen (sluiting), NC-contact tussen PH1 en COM. De fotocel wordt geactiveerd op elk moment tijdens de
PH1
sluiting van de automatisering, stopt de beweging onmiddellijk en keert de rijrichting om
Fotocellen (opening), NC-contact tussen PH2 en COM. De fotocel wordt geactiveerd op elk moment tijdens het
openen en sluiten van de automatisering, stopt de beweging onmiddellijk; de automatisering zal doorgaan met openen
PH2
wanneer het contact wordt hersteld als het aan het openen was, of doorgaan met sluiten als het aan het sluiten was
(zie parameter "PHOTO 2")
COM Gemeenschappelijk voor PAR, OPEN, SLUIT en SBS-uitgangen
Deelopeningscommando, NO-contact tussen PAR en COM
PAR
Wordt gebruikt om de poort gedeeltelijk te openen, afhankelijk van de software-instelling
120
ENERGIEBESPARING
3 4
COM OUT
NC
2
1
GND 12/24
_
AC/DC
TX
Ingang eindaanslag 1 (alleen voor SUN)
Ingang eindaanslag 2 (alleen voor SUN)
Positieve gemeenschappelijke voeding eindaanslag / encoder (12 Vdc 50 mA MAX)
Ingang encoder S-signaal
Negatieve voeding encoder
Motoruitgang
Aarde
Motoruitgang
1 2 3 4
COM OUT
GND 12/24
_
AC/DC
NC
RX
PH2
PO24 VOEDINGSMODULE
(M1 - M2)
T2A
N
L
N.B.: Alleen voor
schuifpoorten
SELECTEER TAAL
M
