2 - PRODUCTINTRODUCTIE
2.1 - Beschrijving van de centrale
De 14A besturingseenheid is een modulair systeem voor de besturing
van Key Automation motoren voor de elektrische opening en sluiting
van draaipoorten, schuifpoorten, slagbomen en garagedeuren.
De 14A is voorzien van een programmeerapparaat met display
4
M2
3
5
6
SBS
8
7

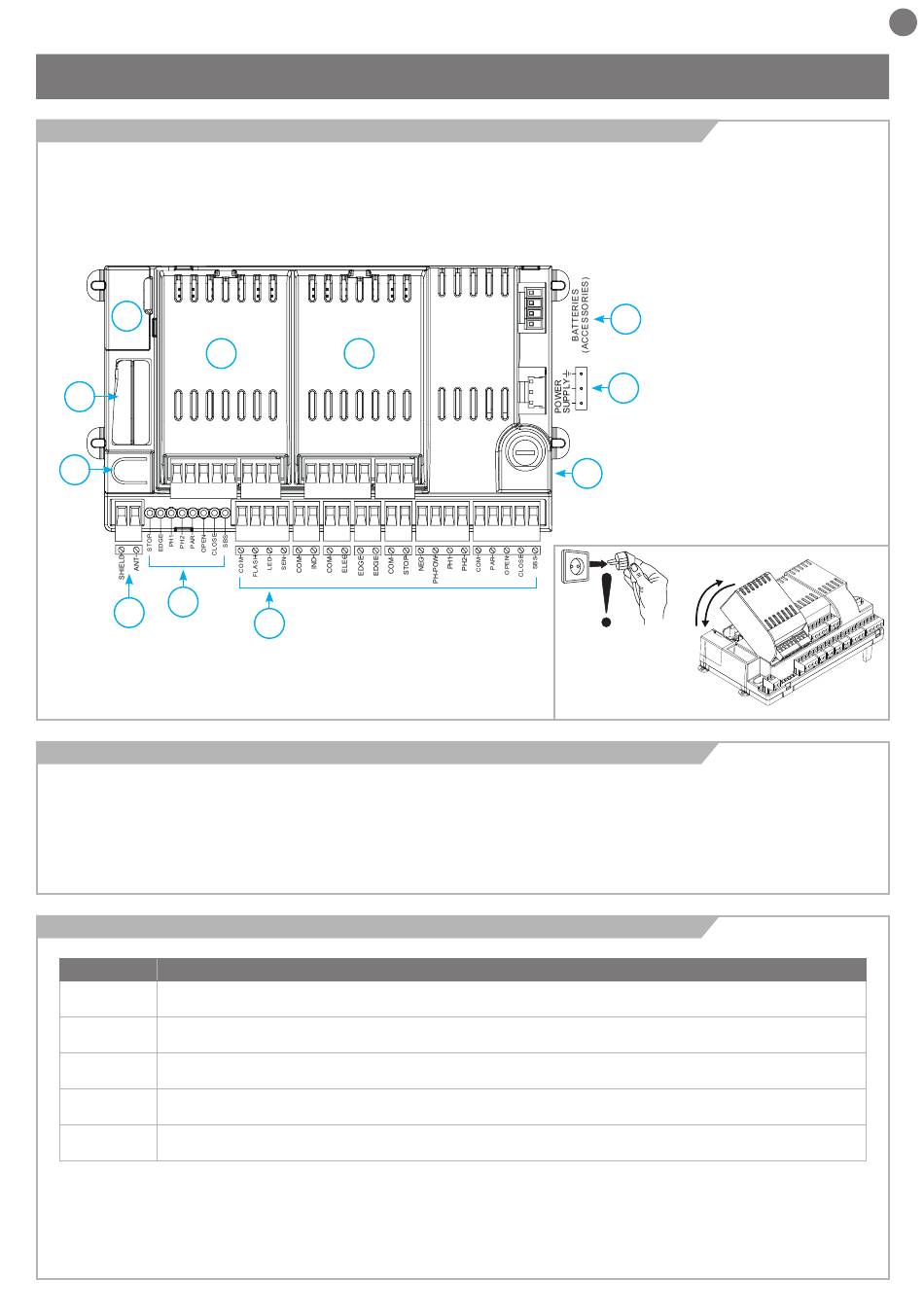

2.2 - Beschrijving van de aansluitingen
1. Aansluiting voedingsunit 24 Vac
2. M1 voedingsmodule socket
3. M2 voedingsmodule socket
4. Display programmeerconnector / KUBE PRO
5. Ontvangermodule RX4Y
6. Geïntegreerde STEP BY STEP bedieningsknop
2.3 - Modellen en technische kenmerken
CODE BESCHRIJVING
14A Besturingsunit met 1 PO24-voedingsmodule voor de aansturing van 1 24V-motor voor draai- en schuifpoorten
Besturingsunit met 1 PO24-voedingsmodule voor de aansturing van 1 24V FASTLINE-motor voor draai- en
14AF
schuifpoorten
Besturingsunit in behuizing met 2 PO24-voedingsmodules voor de aansturing van 2 24V-motoren en een 150VA-
14AB
transformator voor draaipoorten
Besturingsunit in behuizing met 2 PO24-voedingsmodules voor de aansturing van 2 24V-motoren en een 250VA-
14AB2
transformator voor draaipoorten
Besturingsunit in behuizing met 2 PO24-voedingsmodules voor de aansturing van 2 24V FASTLINE-motoren en een
14AB2F
250VA-transformator voor draaipoorten
• Voeding met bescherming tegen kortsluiting binnen de
besturingseenheid, op motoren en aangesloten accessoires.
• Obstakeldetectie door middel van een stromingssensor.
• Beveiligingssysteem tegen verplettering.
M1
2
9
(optioneel) dat eenvoudige programmering en constante monitoring
van de status van de besturingseenheid mogelijk maakt; de menu-
structuur maakt tevens een eenvoudige instelling van werktijden en
bedieningsmodi mogelijk. Het displaymenu is meertalig. Elk ander,
oneigenlijk gebruik van de besturingseenheid is verboden.
11
1
10
WAARSCHUWING:
De PO24-voedingsmodule
moet altijd worden aange-
sloten/losgekoppeld terwijl
de besturingseenheid niet
onder spanning staat!
7. Aansluitingen externe antenne
8. LED-indicatoren voor invoerstatus
9. Aansluitklemmenstrook voor accessoires/invoer
10. Beschermende zekering, 2.5AT
11. Batterijaansluiting
• Automatisch aanleren van werktijden.
• Programmeerbare vertraging bij openen en sluiten.
• Deactivering van veiligheidsingangen via software.
• Besturingseenheid met microprocessorlogica.
