WS 311V CM DA
Wandsprechstelle für barrierefreies Bauen, Wohnen und Leben

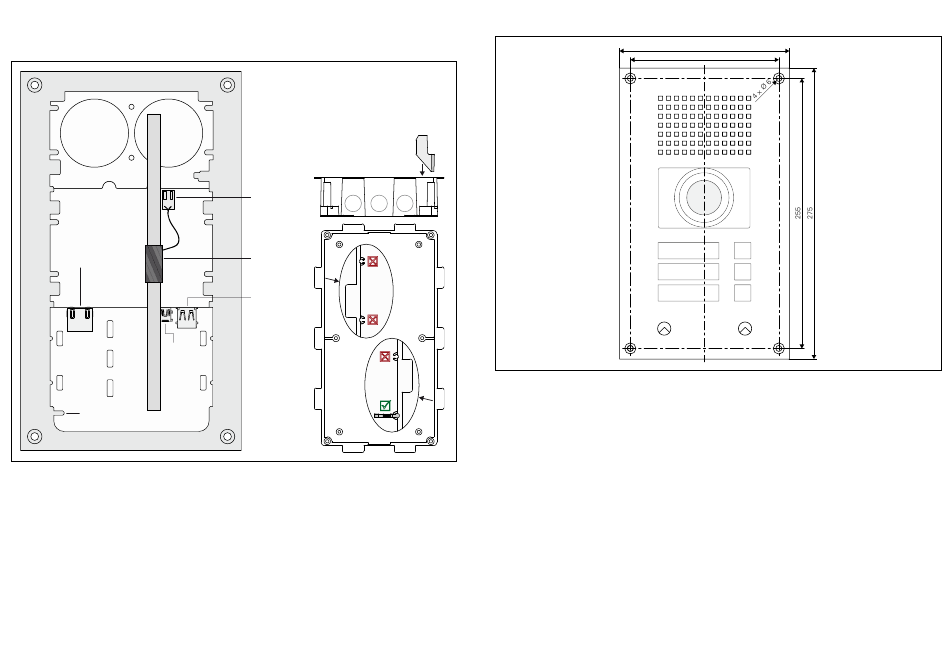

Anschlussdiagramm und Sabotage-Erkennung
RJ45-Buchse
(Ethernet/PoE)
Mini-
USB-
Buchse
(Typ A)
Spalt für Sabotage-
Erkennung
Lieferumfang
• SIP-Sprechstelle
• Montageschrauben (4 x Torx-TR-25-Senkkopf-Sicherheitsschrauben, M5x10)
• Sabotage-Einsteckteil
• Claiming-Code
• Beipackzettel
Erreichbarkeit
Das Gerät kann über IPv4 (DHCP), IPv6 (link-local) und zeroconf erreicht werden. Für Informationen über
das Erreichen des Webinterfaces, siehe Produktmanual.
Installieren Sie das mit gelieferte
Sabotage-Einsteckteil (zum
Auslösen des Sabotagealarms)
wie in der folgenden Montage-
zeichnung abgebildet innerhalb
der Aufputz- oder Unterputzdose.
Anschluss für
Induktionsschleife
Induktionsspule
T
USB-Buchse
(Typ A), z. B. für den
Anschluss eines
EB3E2A-AUD
Erweiterungs-
moduls T
T
R
Abmessungen
Maße in mm, kein Maßstab! Frontplattenstärke: 3 mm
160
140
