GEC 880
Benutzerhandbuch
Version 1.1/1107
Deutsch..............................................Seite 1
English............................................. Page 13
Achtung:
KEINE 30V-NETZGERÄTE ANSCHLIESSEN!
Verwenden Sie nur 15V DC-Netzgeräte.
Verwenden Sie auch keine AC-Netzgeräte.
KEINE ETHERNET-GERÄTE ANSCHLIESSEN!
Dies kann das Basisgerät und / oder das Ethernet-Gerät beschädigen.
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Commend GEC 880
Summary of Contents for Commend GEC 880
- Page 1 GEC 880 Benutzerhandbuch Version 1.1/1107 Deutsch..........Seite 1 English..........Page 13 Achtung: KEINE 30V-NETZGERÄTE ANSCHLIESSEN! Verwenden Sie nur 15V DC-Netzgeräte. Verwenden Sie auch keine AC-Netzgeräte. KEINE ETHERNET-GERÄTE ANSCHLIESSEN! Dies kann das Basisgerät und / oder das Ethernet-Gerät beschädigen.
- Page 2 Umgebungen aufstellen! Die Sprechstelle nicht direktem Sonnen- licht, mechanischen Erschütterungen oder mechanischen Belastungen aussetzen! Die Montage und Installation der Schaltersprechanlage GEC 880 und des Zubehörs darf aus- schließlich durch autorisiertes Fachpersonal und im spannungsfreien Zustand erfolgen.
-
Page 3: Table Of Contents
GEC 880 Inhalt Die Sprechstelle Fehlersuche Das Basisgerät BOOT-Sequenz Technischer Support Gesprächssteuerung Headset-Betrieb Lautstärkeeinstellungen Spezialfunktionen Version 1.1/1107 Seite 3 von 24... - Page 5 Kurzanleitung GEC 881 / GEC 882 Kurzanleitung GEC 881 / GEC 882 Tastatur Tastatur Parametereinstellungen Parametereinstellungen Spezialfunktionen Spezialfunktionen Headset Headset Lautsprecher außen / innen Lautsprecher außen / innen Kommunikationssteuerung Kommunikationssteuerung Erklärung der Tasten Erklärung der Tasten Sprechen Sprechen Stummschaltung (Einwegverbindung) Stummschaltung (Einwegverbindung) STAND BY STAND BY...
-
Page 7: Die Sprechstelle

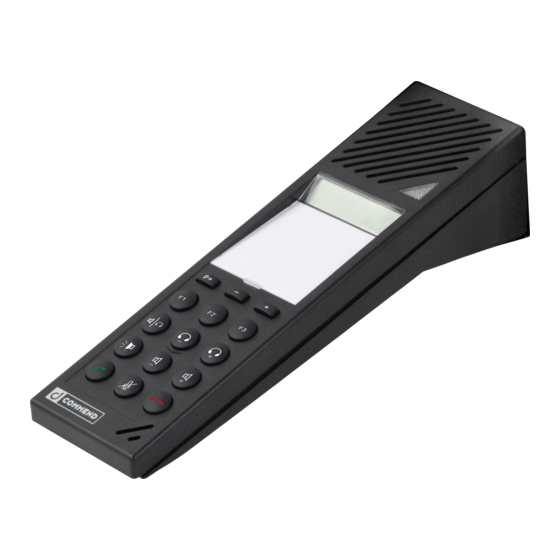

GEC 880 Die Sprechstelle Die Sprechstelle Das Basisgerät GEC 881 GEC 882 Interner Lautsprecher LC-Display Anzeige des Gerätestatus bzw. der Parameter Indexfeld Tastatur Internes Schwanen- Mikrofon halsmikrofon BOOT-Sequenz Nach dem Einstecken des Netzteils PA20W15V durchläuft die Schalter- sprechanlage eine kurze Startroutine: BOOT Einstecken ->... -
Page 8: Gesprächssteuerung
Die Sprechstelle GEC 880 Gesprächssteuerung Gespräch Taste Funktion Display ACTIVE Baut ein Gespräch (bidirektionale Verbindung) zwischen Basisgerät und Außenseite auf. Die LED wechselt auf Rot. (Während Gespräch) STDBY Gesprächsverbindung beenden. (im Standby) Das Mikrofon des Basisgeräts wird stumm geschaltet (nur während eines Gesprächs möglich). -
Page 9: Lautstärkeeinstellungen
GEC 880 Die Sprechstelle Lautstärkeeinstellungen Lautstärkeeinstellungen gelten nur für Gespräche (nicht für Töne)! Taste Funktion Display VIN: Lautstärke des internen Lautsprechers verringern. VIN: Lautstärke des internen Lautsprechers erhöhen. Drücken um zwischen „normaler“ und „“BOOST“ Lautstär- ke des Außenlautsprechers zu wechseln (nur im Zustand BOOST „ACTIVE“... - Page 10 Die Sprechstelle GEC 880 Gong im Kundenbereich abspielen Taste Funktion Display GONG Drücken um ein Gongsignal am Außenlautsprecher abzuspielen. Drücken um das Gongsignal sofort abzubrechen. Während des Gongs ist keine Gesprächsverbindung möglich (in beiden Richtungen). Wird ein Gong während einer Gesprächsverbindung ausgelöst, wird nach Ausklingen des Gongs wieder die Gesprächsverbindung aufgebaut.
-
Page 11: Fehlersuche
GEC 880 Fehlersuche Klingelsignal Für diese Funktion muss in der Außenstelle ein Klingeltaster oder Näherungsschalter montiert sein und das Basisgerät vom Techniker programmiert werden. Situation Funktion Display Schalterkunde drückt Klingel- Klingelton wird wiedergegeben (im BELL taster oder betritt Außenstelle HEADSET MODUS: sowohl im inter- (bei Näherungsschalter) -
Page 12: Technischer Support
Technischer Support GEC 880 Technischer Support Mehr Informationen über unsere Produkte und Services finden Sie unter: www.software-manuals.com Seite 12 von 24 Version 1.1/1107... -
Page 13: User Manual
GEC 880 User Manual Version 1.1/1107 Attention: DO NOT CONNECT 30V-POWER SUPPLIES ! Use 15V DC power supply only. Do not connect AC power supplies. DO NOT CONNECT ETHERNET DEVICES ! This can damage the ethernet device and/or the operator station. - Page 14 Mounting and installation of the Counter Intercom GEC 880 and of the equipment may be carried out by authorised service personnel only when the power supply is unplugged.
- Page 15 GEC 880 Content The station The operator station BOOT Sequence Technical Support Conversation control Headset operation Volume settings / control Special functions Version 1.1/1107 Page 15 of 24...
- Page 17 Quick Reference Quick Reference GEC 881 / GEC 882 GEC 881 / GEC 882 Keypad Keypad Parameter settings Parameter settings Special functions Special functions Headset Headset Loudspeaker outside / inside Loudspeaker outside / inside Communication control Communication control Key description Key description Talk Talk...
-
Page 19: The Station
GEC 880 The station The station The operator station GEC 881 GEC 882 Internal loudspeaker LC-Display Indication of station status or parameters Index field Keypad Internal Gooseneck microphone microphone BOOT Sequence After connecting the power supply PA20W15V to the Counter Intercom... -
Page 20: Conversation Control
The station GEC 880 Conversation control Conversation Button Function Display Build up a conversation (bi-directional communication ACTIVE connection) between the operator station and the outside (during area. The LED changes to red. conversation) STDBY Terminate the conversation. (in standby) Mute the inside microphone (possible only during conversations). -
Page 21: Volume Settings / Control
GEC 880 The station Volume settings Volume settings are for conversations only (not for tones)! Button Function Display VIN: Decrease volume level of the built-in loudspeaker. VIN: Increase volume level of the built-in loudspeaker. Press to toggle between normal and BOOST volume at the BOOST outside loudspeaker (only possible during conversations). - Page 22 The station GEC 880 Gong at outside area Button Function Display GONG Press to trigger a gong signal at the outside loud- speaker(s) to attract the attention of customers. Press to abort the gong signal immediately. During the gong signal conversation is not possible (in both directions).
-
Page 23: Faq
GEC 880 Bell Signal For this function the outside area must be equipped with a call button or proximity switch and the station must be programmed by the technician. Situation Function Display Customer presses call button Bell signal is audible (in HEADSET... -
Page 24: Technical Support
Technical Support GEC 880 Technical Support For more information about our products and services please visit: www.software-manuals.com Page 24 of 24 Version 1.1/1107...
