LineEye OP-8AT Instruction Manual

温度測定対応 高精度アナログ計測ポッド
LINEEYE option adapter
ＯＰ－８ＡＴ
Model ：
取 扱 説 明 書
概 要
OP-8AT は最大 8 点の電圧、電流および熱電対による温度測定に対応したアナログ計測
ポッドです。弊社の対応アナライザーに接続して使用します。チャンネル間 350V 絶縁仕
様で、グランド電位の異なるアナログ信号を高精度に測定することができます。
商品構成
開梱の際は以下の構成品がもれなく揃っているかご確認ください。もし、輸送中の破損
や不足品がございましたら、お買い上げの販売店または当社までご連絡ください。
１）アナログ計測ポッド OP-8AT 本体 ・・・
２）ポッド接続ケーブル
３）取扱説明書（本冊子）
４）保証書
ポッド接続ケーブル
別売オプション
電流測定用抵抗 250Ω LA-SM10250RB
K タイプ熱電対(ミニチュアコネクタ付き) LE-KTMC-3
K タイプ熱電対用ミニチュアコネクタケーブル LE-KFC1
対応アナライザー
SB-C2AN (LE-8500X/LE-8600X シリーズ CAN/アナログ計測ボード)
LE-3500XR(V2)、LE-2500XR(V2)
＊ 当社の他の通信アナライザーでは利用できませんのでご注意ください。
端子台配列
記号 意味
1+ アナログ入力チャンネル 1
1- アナログ入力チャンネル 1 グランド
2+ アナログ入力チャンネル 2
2- アナログ入力チャンネル 2 グランド
3+ アナログ入力チャンネル 3
3- アナログ入力チャンネル 3 グランド
4+ アナログ入力チャンネル 4
4- アナログ入力チャンネル 4 グランド
5+ アナログ入力チャンネル 5
5- アナログ入力チャンネル 5 グランド
6+ アナログ入力チャンネル 6
6- アナログ入力チャンネル 6 グランド
7+ アナログ入力チャンネル 7
7- アナログ入力チャンネル 7 グランド
8+ アナログ入力チャンネル 8
8- アナログ入力チャンネル 8 グランド
IN 外部トリガー入力 ※
OUT 外部トリガー出力 ※
GND 外部トリガーグランド ※
準 備
① アナライザーとアナログ計測ポッドの接続
付属のポッド接続ケーブルで、アナログ計測ポッドとアナライザーの 10 ピン拡張コネ
クタを接続します。
② アナライザー本体の設定
OP-8AT を使用する設定を行います。アナライザーの取扱説明書をご覧ください。
測定対象への接続
より線を使う時は先端がばらつかないように先端をよじったり棒端子を使用したりして
処理してください。細いより線を使用時は棒端子の併用を推奨します。
推奨棒端子：電線 AWG22 の時：AI0,34-8TQ / AI0,34-10TQ（フェニックスコンタクト）
１個
・・・ １個
・・・ １部
・・・ １枚
計測ポッド本体
[入力回路]
※ アナライザー本体の
外部トリガー入出力機能に使用
外部トリガーグランドはアナ
ライザー本体のグランドと共通。

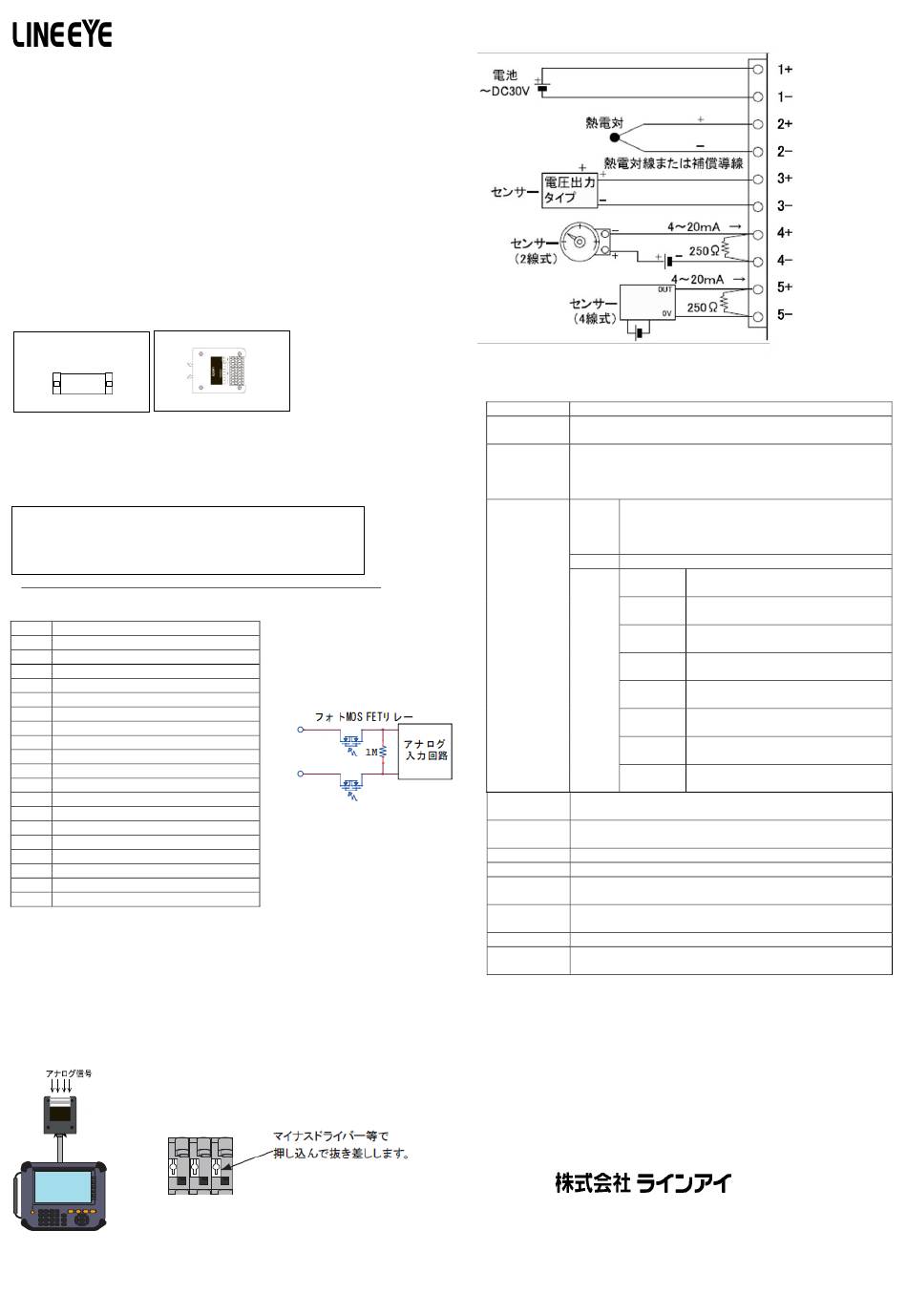

接続例
※ 入力チャンネル 6,7,8 も同様に接続できます。
仕 様
項目
ア ナ ロ グ 入 力
回路
電圧 : ±30V、±10V、±1V、±100mV
電流 : 0 ～ 20mA
入力レンジ※1
温度 : 熱電対 K, J, T, E, N, R, S, B タイプ
分解能：電圧レンジ 24bit、電流レンジ 23bit
±30V レンジ : ± (0.05% rdg +3mV)
±10V レンジ : ± (0.05% rdg +2mV)
電圧※2
±1V レンジ : ± (0.05% rdg +0.2mV)
±100mV レンジ : ± (0.05% rdg +50μV)
電流※2 0-20mA : ± 0.05% FS
K タイプ
J タイプ
T タイプ
測定確度
E タイプ
温度※3
N タイプ
R/S タイプ
B タイプ
冷接点補償
精度
入 力 イ ン ピ ー
1MΩ
ダンス
アナログ入力-アナライザー間 1500V(AC ピーク/DC）
信号絶縁耐圧
アナログ入力の各チャンネル間 350V(AC ピーク/DC）
入力端子台 スクリューレス端子台、10x2 列、端子間ピッチ 5mm
適合電線 AWG24 ～ 18
外 部 ト リ ガ ー IN：TTL レベル
入出力端子 OUT：オープンコレクタ 5V プルアップ
電 線 被 覆 剥 き
8～10mm
しろ
寸法、質量 80×93×30mm、約 120g
動作：0～40℃、保存時：-20～50℃
周囲温度/湿度
湿度 : 20～85%RH (結露なきこと)
※1:±50V 以上の電圧を印加しないでください。0-20mA レンジは入力端子台に
電流検出用抵抗（250Ωまたは 50Ω, 精度±0.1％以下）の外付けが必要です。
※2：rdg は読取値に対する確度を、 FS はレンジのフルスケールに対する確度を表します。
電流の確度は外付け抵抗の誤差を含みません。
※3:周囲温度 18 ～ 28℃、電源投入 20 分後以降の精度です、熱電対の誤差を含みま
せん。ポッドの一部が局所的に加熱・冷却される環境においては、冷接点補償精度
を保証できません。
アフターサービス
本製品は返却修理を原則とさせていただきます。故障の際は、お買い上げの販売店また
は当社までご連絡ください。当社製品の使用による一切の損害責任は負いかねます。
〒601-8468 京都市南区唐橋西平垣町 39-1 丸福ビル４Ｆ
TEL：075-693-0161
仕様
シングルエンドアナログ入力 8 点
（シグマデルタ型 ADC）
-50℃～1370℃ : ± (0.05% rdg + 1.0℃)
-200℃～-50℃ : ± (0.05% rdg + 2.0℃)
-50℃～1200℃ : ± (0.05% rdg + 0.8℃)
-210℃～-50℃ : ± (0.05% rdg + 1.6℃)
-50℃～400℃ : ± (0.05% rdg + 1.0℃)
-200℃～-50℃ : ± (0.05% rdg + 2.0℃)
-50℃～1000℃ : ± (0.05% rdg + 0.6℃)
-200℃～-50℃ : ± (0.05% rdg + 1.2℃)
-50℃～1300℃ : ± (0.05% rdg + 1.5℃)
-200℃～-50℃ : ± (0.05% rdg + 3.0℃)
400℃～1760℃ : ± (0.05% rdg + 3.5℃)
0℃～400℃ : ± (0.05% rdg + 6.0℃)
800℃～1800℃ : ± (0.05% rdg + 4.0℃)
400℃～800℃ : ± (0.05% rdg + 7.5℃)
± 1.0℃
FAX：075-693-0163
Printed in Japan
M-248ATJ/OP
