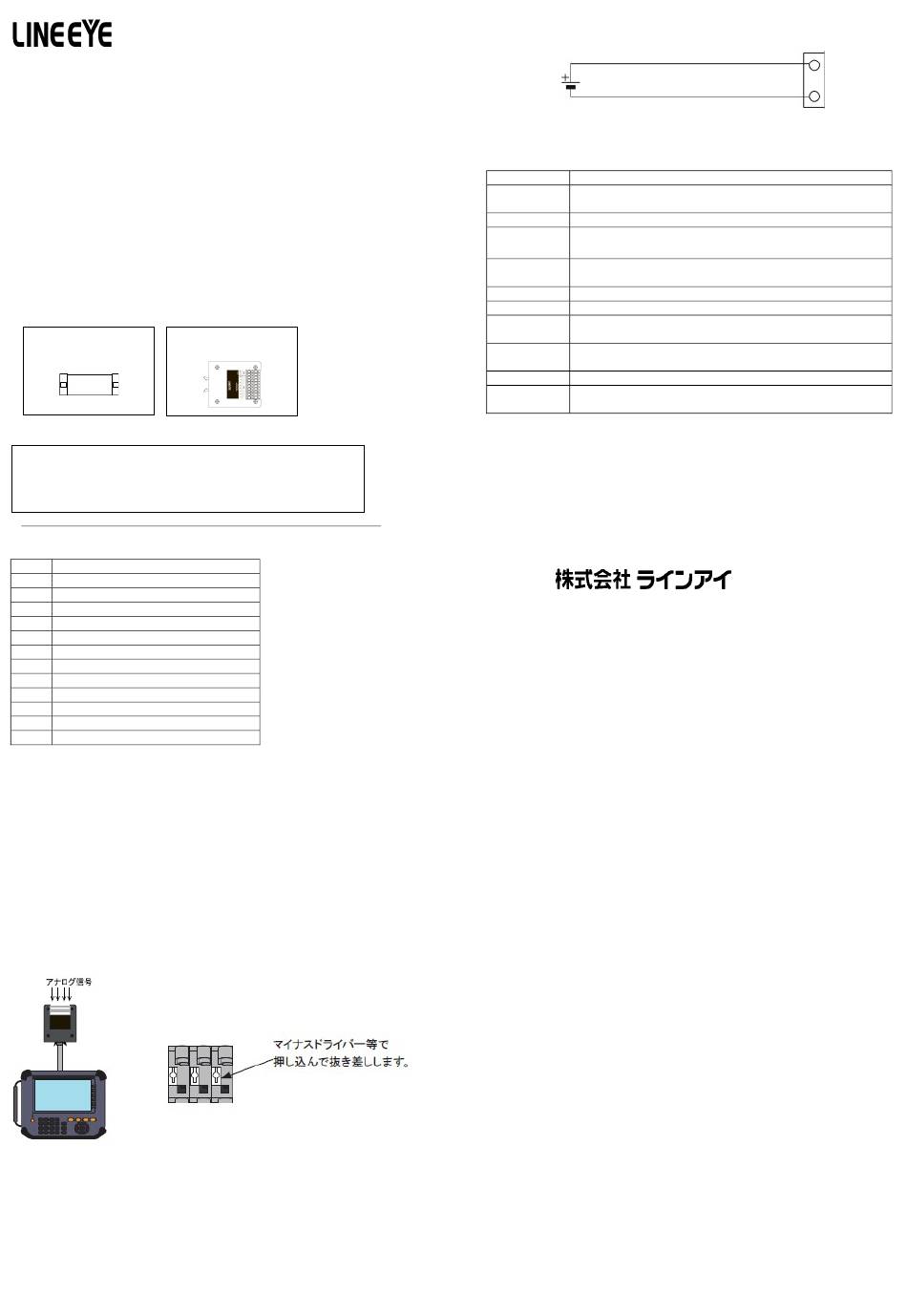

LineEye OP-8AH Instruction Manual

高速高電圧アナログ計測ポッド
LINEEYE option adapter
ＯＰ－８ＡＨ
Model ：
取 扱 説 明 書
概 要
OP-8AH は最大±60V の電圧を 8 点測定できるアナログ計測ポッドです。 弊社の対応アナ
ライザーに接続して使用します。
商品構成
開梱の際は以下の構成品がもれなく揃っているかご確認ください。もし、輸送中の破損
や不足品がございましたら、お買い上げの販売店または当社までご連絡ください。
１）アナログ計測ポッド OP-8AH 本体 ・・・
２）ポッド接続ケーブル
３）取扱説明書（本冊子）
４）保証書
ポッド接続ケーブル
対応アナライザー
SB-C2AN (LE-8500X/LE-8600X シリーズ CAN/アナログ計測ボード)
LE-3500XR(V2)、LE-2500XR(V2)
＊ 当社の他の通信アナライザーでは利用できませんのでご注意ください。
端子台配列
記号 意味
1 アナログ入力チャンネル 1
2 アナログ入力チャンネル 2
3 アナログ入力チャンネル 3
4 アナログ入力チャンネル 4
5 アナログ入力チャンネル 5
6 アナログ入力チャンネル 6
7 アナログ入力チャンネル 7
8 アナログ入力チャンネル 8
GND グランド ※1
IN 外部トリガー入力 ※2
OUT 外部トリガー出力 ※2
GND グランド ※1
※1 各入力チャンネルのグランド、外部トリガーグランドはアナライザー本体のグランドと共通。
※2 アナライザー本体の外部トリガー入出力機能に使用。
準 備
① アナライザーとアナログ計測ポッドの接続
付属のポッド接続ケーブルで、アナログ計測ポッドとアナライザーの 10 ピン拡張コネ
クタを接続します。
② アナライザー本体の設定
OP-8AH を使用する設定を行います。アナライザーの取扱説明書をご覧ください。
測定対象への接続
より線を使う時は先端がばらつかないように先端をよじったり棒端子を使用したりして
処理してください。細いより線を使用時は棒端子の併用を推奨します。
推奨棒端子：電線 AWG22 の時：AI0,34-8TQ / AI0,34-10TQ（フェニックスコンタクト）
１個
・・・ １個
・・・ １部
・・・ １枚
計測ポッド本体
接続例
電池
～DC60V
※ 入力チャンネル 2-8 も同様に接続できます。
仕 様
項目
ア ナ ロ グ 入 力 シングルエンドアナログ入力 8 点
回路 （シグマデルタ型 ADC）
入力レンジ ± 60V、± 30V、± 16V、± 8V、± 4V
± 60V レンジ,± 30V レンジ,± 16V レンジ:±(0.1% rdg +3mV)
測定確度 ※1
± 8V レンジ,± 4V レンジ:± (0.1% rdg + 2mV)
入 力 イ ン ピ ー
1MΩ /最大± 65Vpk、チャンネル間 GND 共通 非絶縁
ダンス/耐圧
入力端子台 スクリューレス端子台、10x2 列、端子間ピッチ 5mm
適合電線 AWG24 ～ 18
外 部 ト リ ガ ー IN：TTL レベル
入出力端子 OUT：オープンコレクタ 5V プルアップ
電 線 被 覆 剥 き
8～10mm
しろ
寸法、質量 80×93×30mm、約 120g
動作：0～40℃、保存時：-20～50℃
周囲温度/湿度
湿度 : 20～85%RH (結露なきこと)
※1:rdg は読取値に対する確度を表します。
アフターサービス
本製品は返却修理を原則とさせていただきます。故障の際は、お買い上げの販売店また
は当社までご連絡ください。当社製品の使用による一切の損害責任は負いかねます。
〒601-8468 京都市南区唐橋西平垣町 39-1 丸福ビル４Ｆ
TEL：075-693-0161
1
GND
仕様
FAX：075-693-0163
Printed in Japan
M-248AHJ/OP
