IT - 12
INSTALLAZIONE E COLLEGAMENTO
Seguire lo standard EIA-568B:
Seguire lo standard EIA-568B:
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu

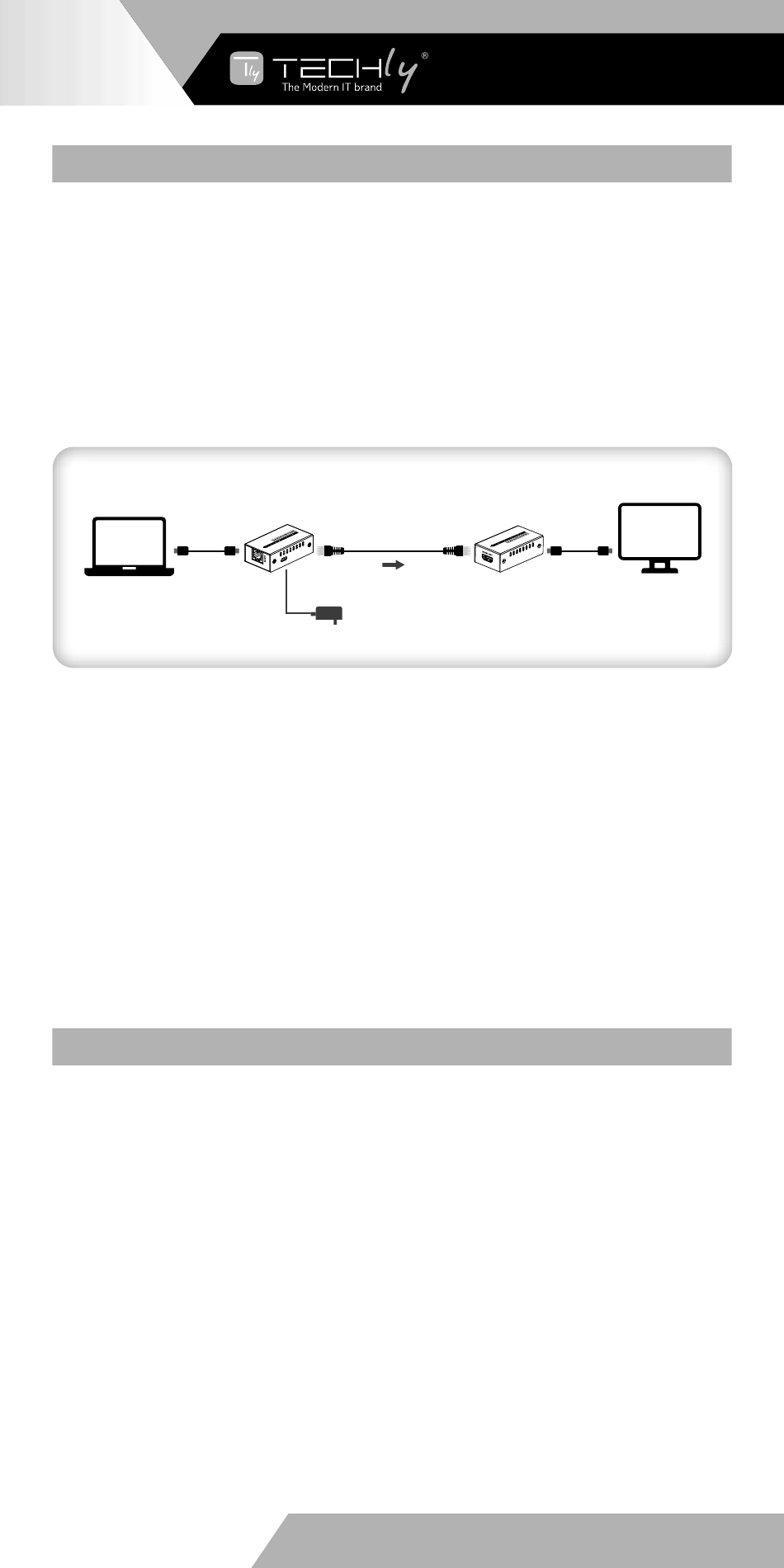

COLLEGAMENTO
HDMI Cable
Macbook
ISTRUZIONI PER IL COLLEGAMENTO
1) Collegare la sorgente alla porta HDMI IN del trasmettitore con
un cavo HDMI e collegare la porta HDMI OUT del ricevitore al
dispositivo di visualizzazione con un altro cavo HDMI.
2) Utilizzare un cavo Cat6/6A/7 per collegare la porta RJ45 del
trasmettitore e del ricevitore.
3) Collegare l'alimentatore alla periferica per farla funzionare.
Nota: Si consiglia di utilizzare un cavo di rete di una lunghezza
compresa tra i 2 e i 60metri. Se il cavo di rete è troppo lungo o
troppo corto, la trasmissione dei segnali video potrebbe essere
compromessa.
FAQ
D: Le periferiche sono collegate correttamente ma perché non è
visualizzabile alcuna immagine?
R: 1) Assicurarsi che il cavo HDMI risponda ai requisiti di trasmissione
(per esempio cavo HDMI 4K)
2) Verificare e assicurarsi che il cavo di rete sia connesso
correttamente.
D: Perché occasionalmente lo schermo diventa nero?
R: 1) Verificare che la lunghezza dei cavi sia all'interno del range
specifico.
2) Ricollegare il cavo di rete e i cavi HDMI.
D: Perché lo schermo ha un colore anormale e non c'è alcun
suono?
R: 1) Verificare che i cavi HDMI siano collegati correttamente.
2) Ricollegare il cavo di rete.
WWW.TECHLY.COM
Transmitter
D C 5V
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone
CAT6 60m
Receiver
EXTENDER HDMI
4K@60HZ POC
HDMI Cable
HDMI Display
