УСТАНОВКА МОНТАЖНОЙ ПАНЕЛИ
– Расположите металлическую монтажную панель внутреннего
блока на стене в соответствии с рис. 3.
– Для надежной фиксации монтажной панели в стене должно
быть не менее 4 отверстий для крепления. Убедитесь, что мон-
тажная панель выровнена по горизонтали.
– Просверлите отверстие в стене диаметром 70 мм, оно должно
быть слегка наклонено наружу.
– Отрежьте трубку из ПВХ под небольшим углом длиной немного
короче, чем толщина стены, и вставьте ее в отверстие (рис. 4).

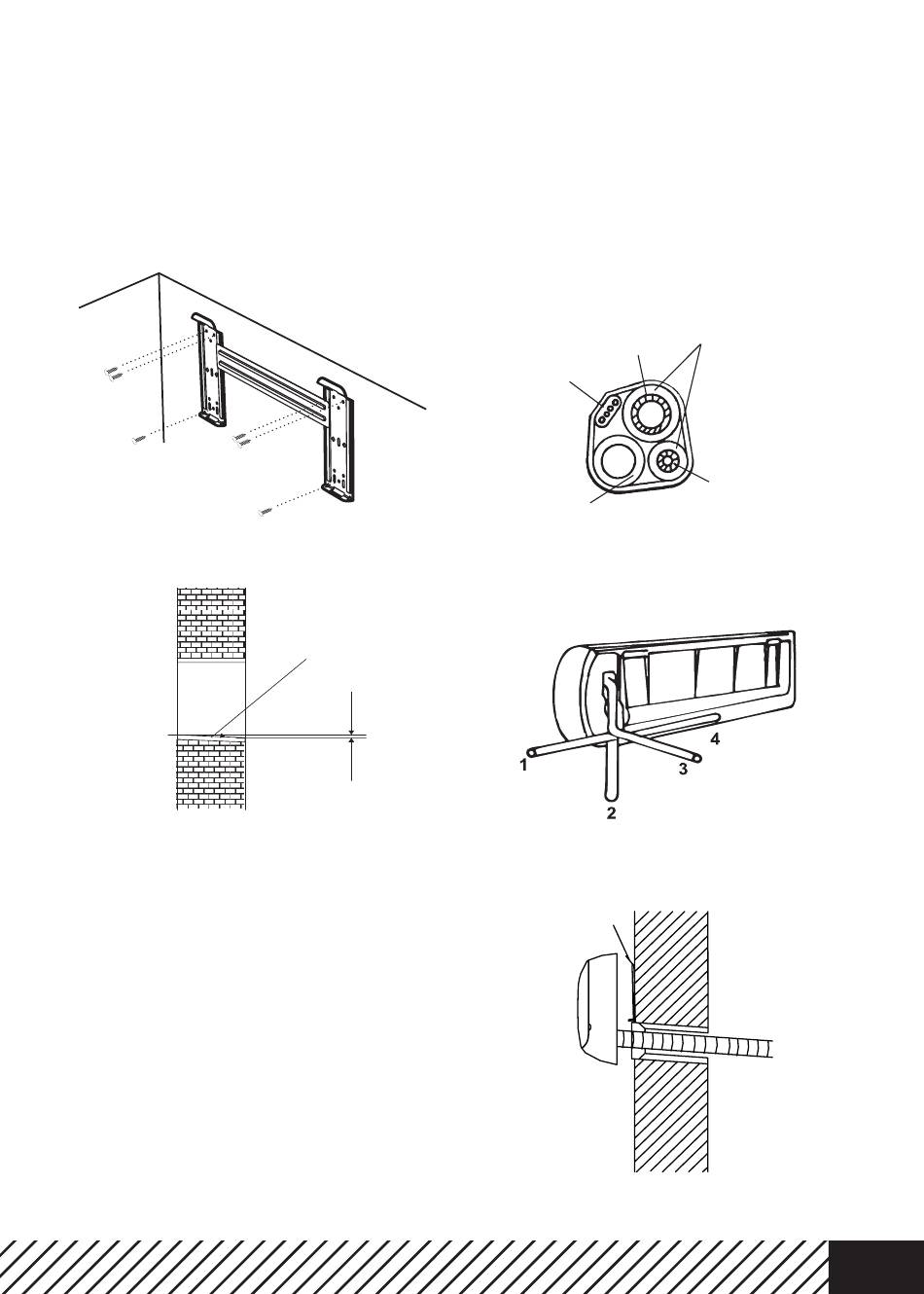

Рисунок 3
Помещение
Рисунок 4
УСТАНОВКА ВНУТРЕННЕГО БЛОКА
Вывести монтажные трубы из внутреннего блока можно с разных
сторон, как показано на рис. 6. Выберите наиболее подходящую
вам сторону.
1. Подключение труб с правой стороны.
– Вытащите шланг из нижней части шасси и подключите дренаж-
ную трубу. Надежно закрепите соединение шланга.
– Подключите сигнальный провод к внутреннему блоку (не под-
ключайте источник питания).
– Расположите соединительные трубы, кабель, дренажный шланг,
как показано на рис. 5, а затем подсоедините дренажный шланг
к сливному отверстию. Дренажный шланг должен быть проло-
жен под наклоном (вниз) (Рис. 7). Скрепите соединительные
трубы, кабели и дренажный шланг вместе виниловой лентой.
Обеспечьте достаточное пространство между дренажной тру-
бой и землей. Не ставьте дренажную трубу в воду или канаву.
Улица
Трубка ПВХ
Уклон
5 мм
2. Подключение труб с левой стороны.
– Переместите выпускную трубку в левую сторону и снимите
крышку с правой стороны. Закрепите трубы в пазу внутреннего
блока с помощью фиксатора трубы (Рис. 8).
Следующие этапы монтажа такие же, как в предыдущем пункте.
ПРИМЕЧАНИЯ:
– Повесьте внутренний блок на монтажную панель и убедитесь,
что он расположен по центру панели.
– Перемещайте внутренний блок в левую и правую стороны мон-
тажной панели до тех пор, пока крючки плотно не войдут в пазы
(до щелчка).
Большая
труба
Шнур питания
Дренажный
шланг
Рисунок 5
Рисунок 6
Монтажная
панель
Рисунок 7
Теплоизоляционная
трубка
Маленькая труба
Стена
