Наличие влаги также негативно сказывается на работоспособно-
сти системы. Это объясняется тем, что фреон, которым заправлена
сплит-система, содержит некоторое количество масла для смазки
элементов изнутри. Это масло гигроскопично, но напитавшись во-
дой, оно менее эффективно смазывает внутренние элементы, а
это приводит к их преждевременному износу.
Удалить воздух из системы можно при помощи вакуумного насоса.
Также вам понадобятся трубка высокого давления, группа из

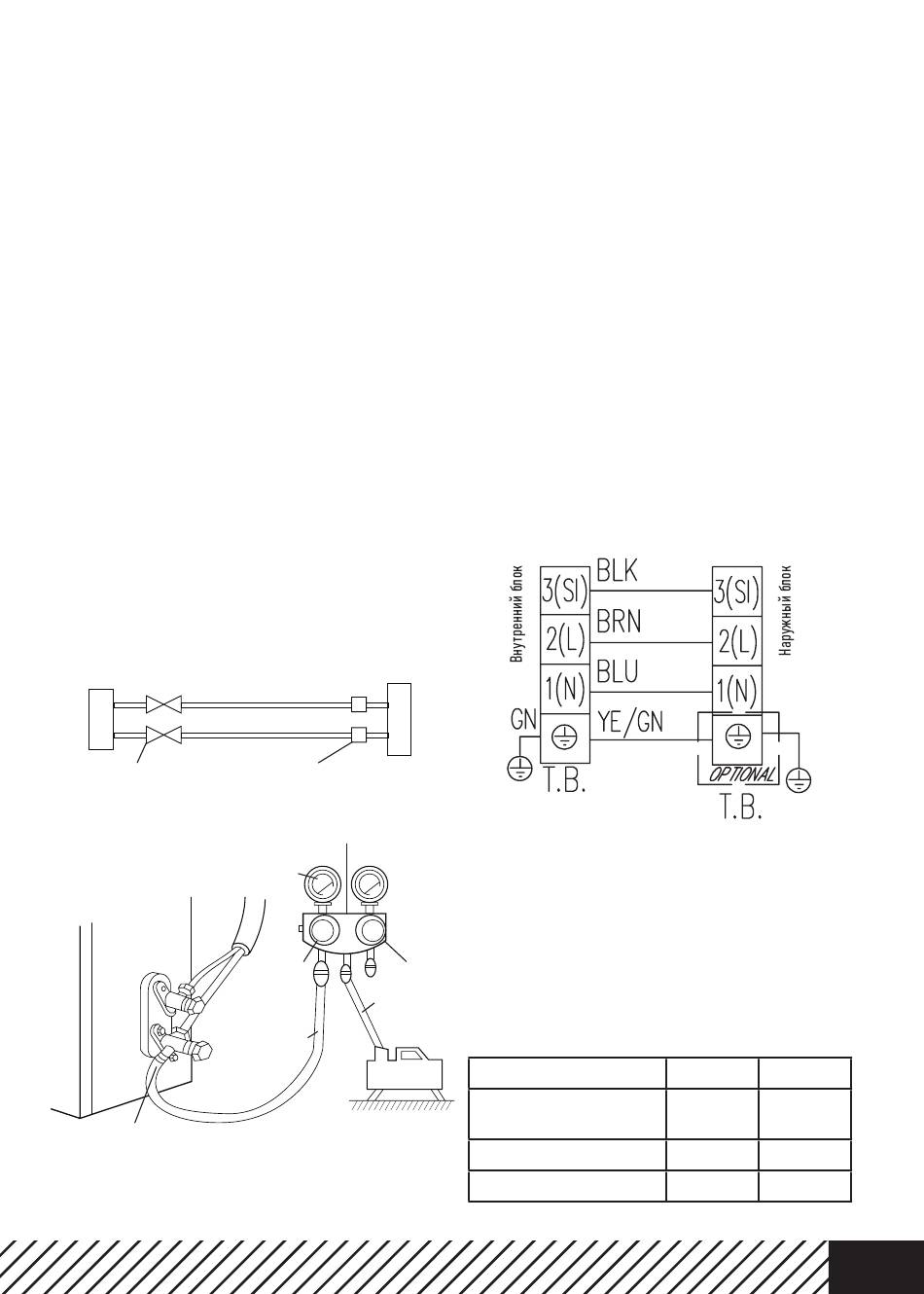

двух манометров: высокого и низкого давления (рис. 13).
Не открывая клапанов на управляющих вентилях, ко входу с
золотником подключите шланг от вакуумного насоса, включите
оборудование. Оно должно работать 15-30 минут. За это время
вытягивается весь воздух, пары, остатки азота.
После отключите насос, закройте вентиль насоса, но не отсоеди-
няйте и оставьте еще на 15-20 минут. Все это время нужно на-
блюдать за показаниями манометров. Если система герметична,
стрелки манометров замрут на месте, изменение давления не
произойдет. Если стрелки меняют свое положение, значит, где-то
есть утечка и ее необходимо устранить. Найдите ее с помощью
мыльной пены и подтяните соединение (обычно проблема нахо-
дится в месте подсоединения медных трубок к выходам блоков).
Если все нормально, не отключая шланг насоса, полностью от-
крутите клапан, который находится внизу. Внутри системы послы-
шатся звуки – фреон заполняет систему. Теперь быстро открутите
шланг вакуумного насоса. Из клапана может выйти некоторое ко-
личество ледяного фреона (выполняйте это действие в перчатках,
чтобы предотвратить обморожение). Затем открутите полностью
клапан вверху (где подключена более тонкая трубка).
Установка сплит-системы завершена.
Наружный
блок
А
В
Уплотненный
клапан
Клапан низкого
давления
Рисунок 13
Внутренний
Охладитель
блок
C
Газ
Жидкость
D
Половинное
соединение
Коллекторный клапан
Мановакууметр Манометр
-76cmHg
Ручка Lo
Ручка Hi
Заливной
шланг
Заливной
шланг
Вакуумный
насос
ЭЛЕКТРОПОДКЛЮЧЕНИЕ
Соединительные провода должны соответствовать таблице 3.
1. Внутренний блок.
– Откройте верхнюю крышку на максимальное положение.
– Снимите крышку электрощитка с прибора. Ослабьте винт на со-
единительной крышке.
– Демонтируйте нажимную пластину.
– Подсоедините провода питания и сигнальный провод в соот-
ветствии со схемой на стр. 11 и рис. 14.
– Плотно закройте винт крышки электрощитка и закройте крышку
внутреннего блока.
2. Наружный блок.
– Снимите крышку электрощитка.
– Подключите соединительные провода в соответствии со схемой
на стр. 12 и рис. 14.
– Установите крышку электрощитка в исходное положение.
ПРИМЕЧАНИЯ:
– Убедитесь, что все провода надежно подсоединены, не осла-
бляются или не разъединяются.
– Приведенные схемы являются общими для всех моделей, и они
могут несколько отличаться от вашей модели.
Межблочный кабель
Рисунок 14
Таблица 3
Параметр/Индекс модели
Сторона подключения
электропитания
Силовой кабель
Межблочный кабель
07, 09, 12 18, 24
Внутренний Внутренний
блок блок
3х1,5 3х2,5
5х1,5 5х2,5
