– Вилка электропитания должна быть доступна после установки
прибора.
– При монтаже сплит-системы могут понадобиться детали, не
включенные в комплект поставки. Такие детали приобретаются
самостоятельно.
РАСПОЛОЖЕНИЕ ВНУТРЕННЕГО БЛОКА
– Вдали от источников тепла, легковоспламеняющегося газа и
дыма.
– В хорошо проветриваемом месте.
– На расстоянии не менее 1 м от беспроводного оборудования
(например, телевизора, радио и т. д.).
– Крепится на стене, которая может выдержать вес сплит-
системы и не будет создавать шума при работе прибора.
– Расстояние между внутренним блоком и полом должно быть
больше 2,3 м.

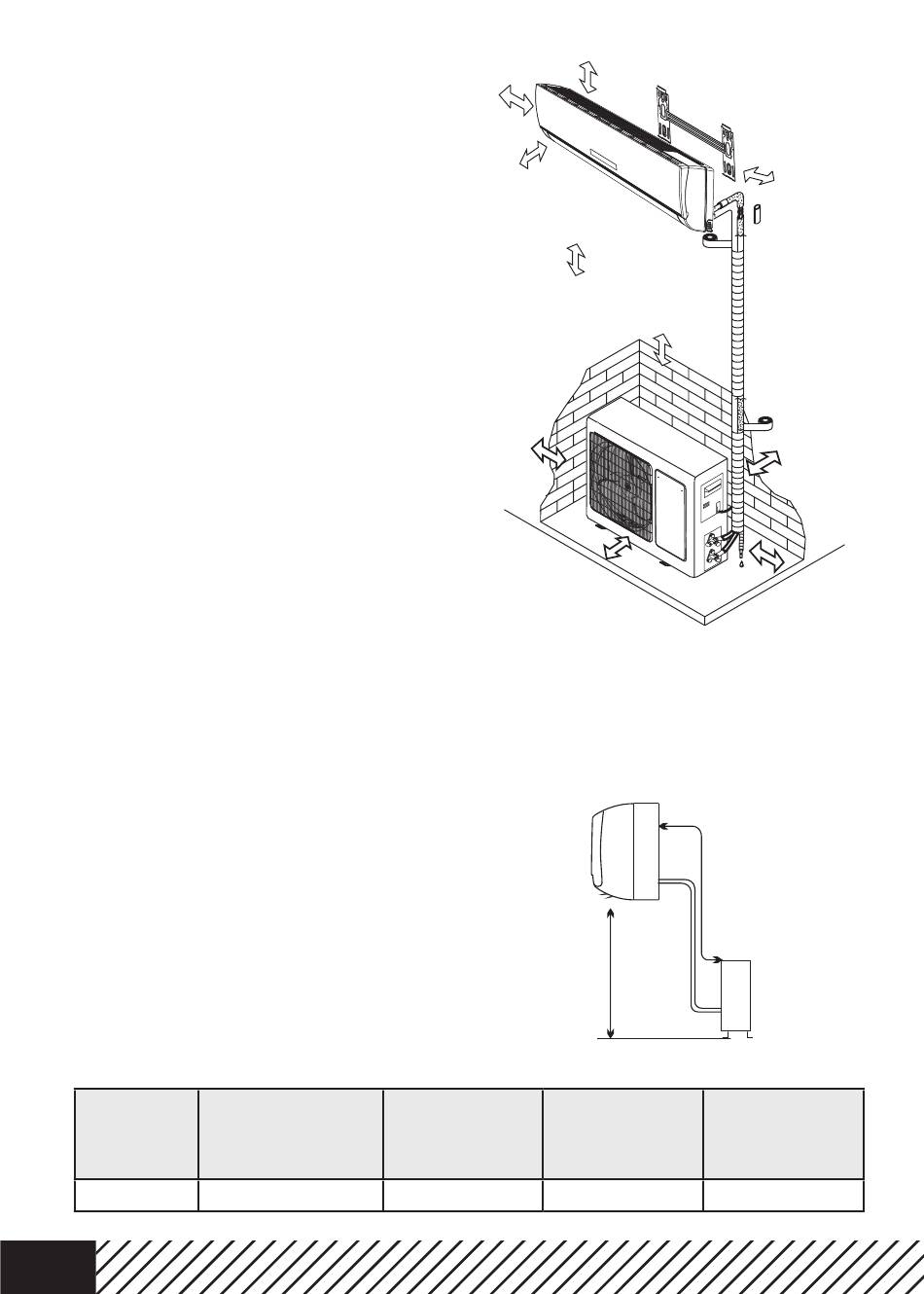

– Проверьте расстояния для установки, как показано на рис. 1.
– Задняя панель внутреннего блока должна быть расположена
как можно ближе к стене.
Все чертежи являются схематичными.
РАСПОЛОЖЕНИЕ НАРУЖНОГО БЛОКА
– Вдали от источников тепла, легковоспламеняющегося газа и
дыма.
– В хорошо проветриваемом месте, защищенном от дождя, снега и
прямых солнечных лучей.
– Работа прибора не помешает вашим соседям шумом или водой
из дренажной трубы.
– Место установки должно быть в легком доступе для обслужи-
вания наружного блока.
– Наружный блок должен крепиться на прочный и надежный
фундамент, который не приведет к увеличению шума или ви-
браций.
– Для достижения высокой эффективности охлаждения убеди-
тесь, что передняя, задняя, левая и правая стороны прибора
находятся на открытой площадке.
– Проверьте расстояния для установки, как показано на рис. 1.
Таблица 1
Мин. Максимально допустимая
длина трубы длина трубы без дополни-
(м)
заправки хладагента (м)
2
7
Предельно
допустимая
тельной длина трубы (м)
5
>50 мм
>200 мм
>3000 мм
>2500 мм
>250 мм
>500 мм
РАЗНОСТЬ ВЫСОТ
Убедитесь, что разность уровней (высоты) внутреннего и наруж-
ного блоков не более 5 метров (рис. 2).
Если протяженность труб более 5 м, но менее 20 м, необходимо
дополнить хладагент в соответствии с таблицей 1.
Внутренний
блок
<5 м
Предельно допустимая
высота между внутр. и
внеш. блоками (м)
25 10
>50 мм
>500 мм
>250 мм
>250 мм
Рисунок 1
L max = 20 м
Наружный блок
Рисунок 2
Количество дополни-
тельного
хладагента (г/м)
20
