Установка Наружного Блока - NewTek NT-77HSDC07 Instruction Manual

Основание

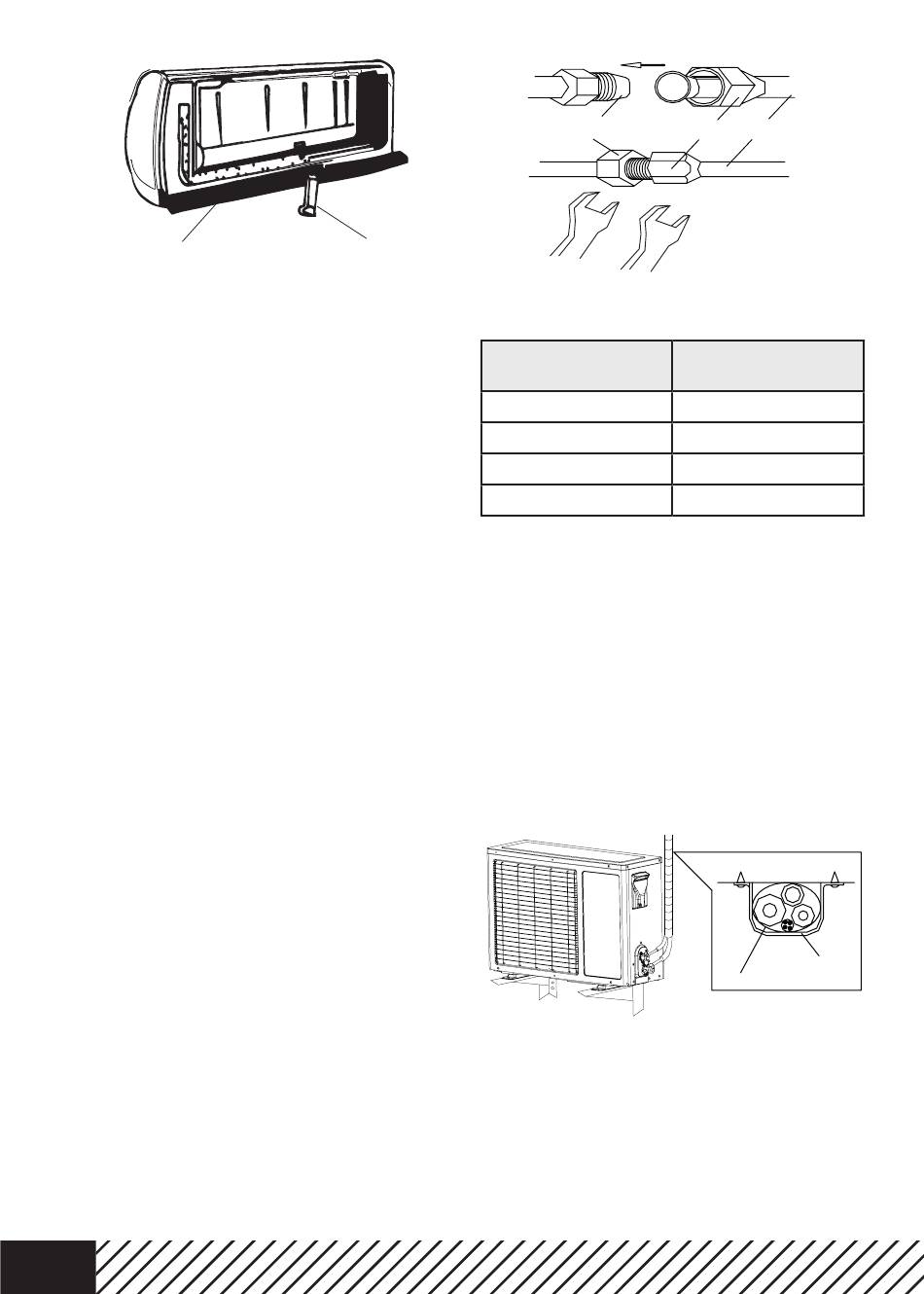

Рисунок 8
УСТАНОВКА НАРУЖНОГО БЛОКА
Если требуются кронштейны для установки наружного блока, вам
необходимо приобрести их самостоятельно.
– Соберите монтажную раму и опоры с помощью прилагаемых 6
винтов, простых шайб, пружинных шайб и гаек.
– Определите места для монтажа левой и правой опор. Убедитесь,
что левая и правая опоры находятся на одном уровне. Просвер-
лите 6 или более отверстий на стене в соответствии с размерами
опор сплит-системы.
– Закрепите монтажную раму на стене.
– Закрепите наружный блок с помощью 4 болтов на монтажных
кронштейнах. Соединение должно быть плотным и надежным.
– При установке наружного блока его следует подвешивать с по-
мощью тросов, чтобы предотвратить падение.
– При установке или ремонте инструменты и компоненты должны
быть защищены от падения.
– Регулярно проверяйте надежность монтажной рамы.
СОЕДИНЕНИЕ ТРУБ
– Снимите крышку клапана наружного блока.
– Выровняйте гайку с центром резьбы и плотно закрутите гайку
рукой.
– Плотно закрутите гайку торсионным гаечным ключом до щелчка
(рис. 9).
– Для подключения трубки рекомендуется использовать торси-
онный гаечный ключ. Использование обычного гаечного ключа
может привести к повреждению резьбового соединения. Для
выбора необходимой силы закручивания используйте данные
из таблицы 2.
– Радиус изгиба трубы не должен быть слишком маленьким, ина-
че труба может сломаться, поэтому обслуживающий персонал
должен использовать трубогиб для изгиба трубки.
– Не допускайте попадания воды, пыли или песка в трубу.
9
Гаечный
Фиксатор
трубы
Таблица 2
ОБВЯЗКА ТРУБ
– Аккуратно обвяжите трубы защитной ПВХ-лентой, стараясь не
повредить трубопровод и дренажную трубу.
– Обвязка должна начинаться от нижней части наружного блока
к внутреннему блоку.
– Закрепите ПВХ-ленту липкой лентой, для более надежной фик-
сации.
– Дренажная труба должна быть слегка наклонена вниз, чтобы
обеспечить слив воды.
– Если внутренний блок ниже наружного блока, проложите дре-
нажную трубу отдельно, чтобы предотвратить слив воды в дом.
– Закрепите трубы на стене с помощью специальных скоб (рис.
10).
– Закройте внешние отверстия в стене с помощью уплотнительной
резинки или шпатлевки.
ВАКУУМИРОВАНИЕ
ВНИМАНИЕ! Влажный воздух в системе охлаждения может вы-
звать неполадки в работе компрессора.
При монтаже влажный воздух из помещения или с улицы запол-
няет медные трубки. Если его не удалить, он попадет в систему. В
результате компрессор будет работать с большей нагрузкой, что
приведет к перегреву.
Гайка
Резьба
развальцовки
Гаечный
ключ ключ
Рисунок 9
Размер трубы
(мм)
ф 6.35 (1/4")
ф 9.52 (3/8")
ф 12.70 (1/2")
ф 15.88 (5/8")
Рисунок 10
Трубопровод
Крутящий момент
(N. м)
15~20
35~40
50~55
68~82
Стена
Зажим
Защитная пленка ПВХ
