• 指定されたアンペア、断路、電圧、速度等級に適合したヒューズを使用してください。
• ヒューズの定格値 : ファストブロー、1A、1000V、最低 10kA 断路定格値。
• 低電量表示灯が点滅／表示された場合は、直ちに電池を交換して、誤読を避けてくだ
さい。
• 電池の電量が低すぎて信頼性のある動作ができない場合、電表には「
されます。電池を交換するまで、電表は動作しません。
• 1.5V x 4 個のアルカリ電池を使用してください。

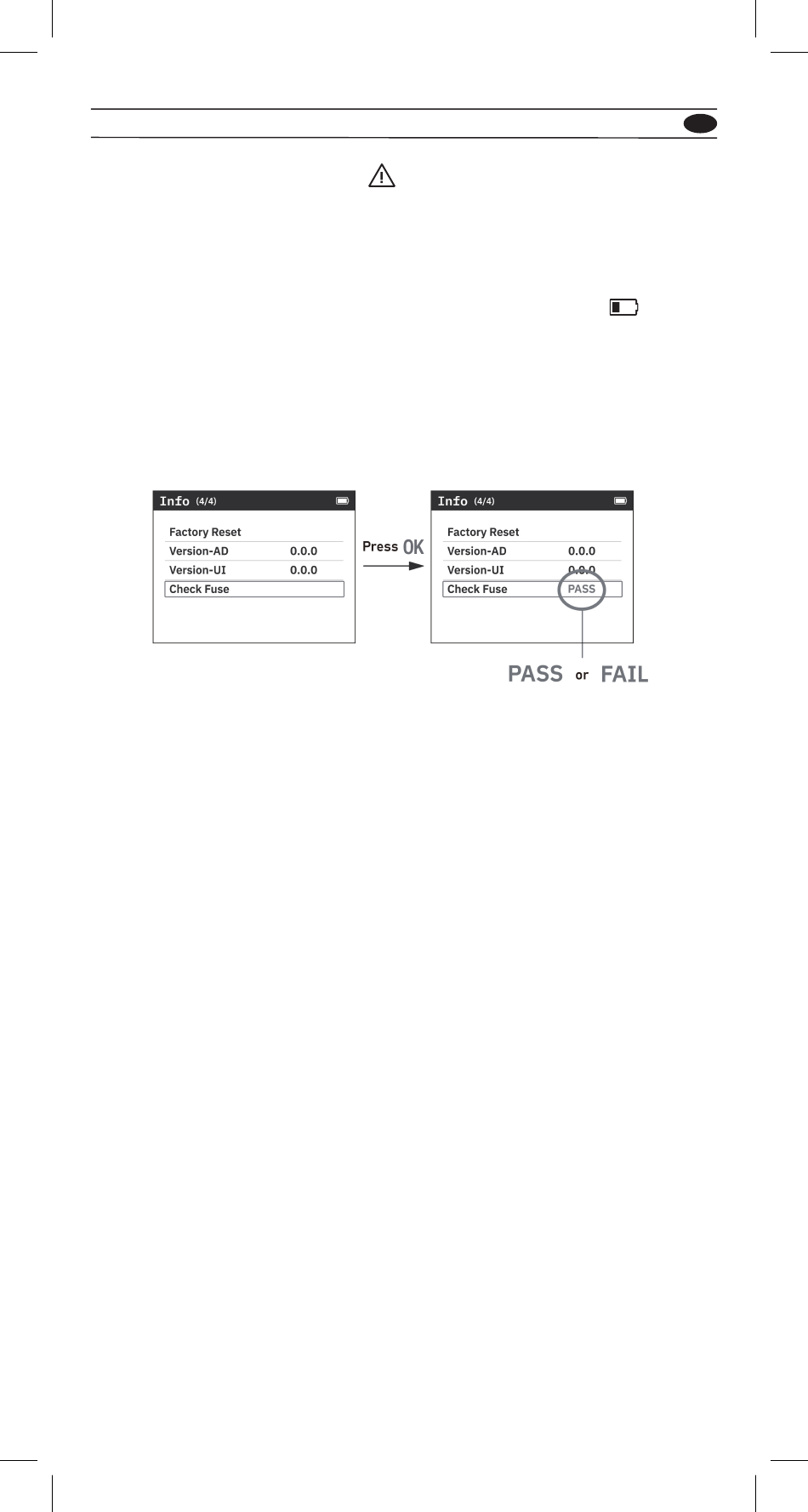

保険ヒューズのテスト
設定メニューに入り、" 情報 " 項目を選択してください。
• 保険ヒューズをテストする前に、テストリードを取り外してください。
• もし表示が "FAIL" となった場合、ヒューズが故障していることを示し、すぐに交換す
る必要があります。
規格
一般仕様
ディスプレイカウント : 4000 位
オーバーレンジ表示 : ">OL Reading" または ">-OL Reading"
変換速度 : 秒間 2 回
サイズ（幅 × 高さ × 奥行き）: 96mm × 207mm × 54mm（ケース含む）
重量 : 630 グラム（電池含む）
電源要件 : 1.5V AA アルカリ電池 * 4 本
電池寿命 :
R モード : 新品のアルカリ電池使用で、室温で最大 2500 回の R2W 抵抗測定が可能。
2W
測定基準は 1Ω で、動作周期は 5 秒 ON、25 秒 OFF。
R モード : 新品のアルカリ電池使用で、室温で最大 800 回の R4W 抵抗測定が可能。
4W
測定基準は 1mΩ で、動作周期は 5 秒 ON、25 秒 OFF。
R モード : 新品のアルカリ電池使用で、室温で最大 1000 回の RINS テストが可能。
INS
測定基準は 1 MΩ、1000 V で、動作周期は 5 秒 ON、25 秒 OFF。
安全規格 : IEC/EN 61010-1、IEC/EN 61010-2-034 に準拠
EN 61557 標準準拠 : EN/IEC 61557-1:2021
EN/IEC 61557-2:2021
EN/IEC 61557-4:2021
注意
148
JP
」と表示
