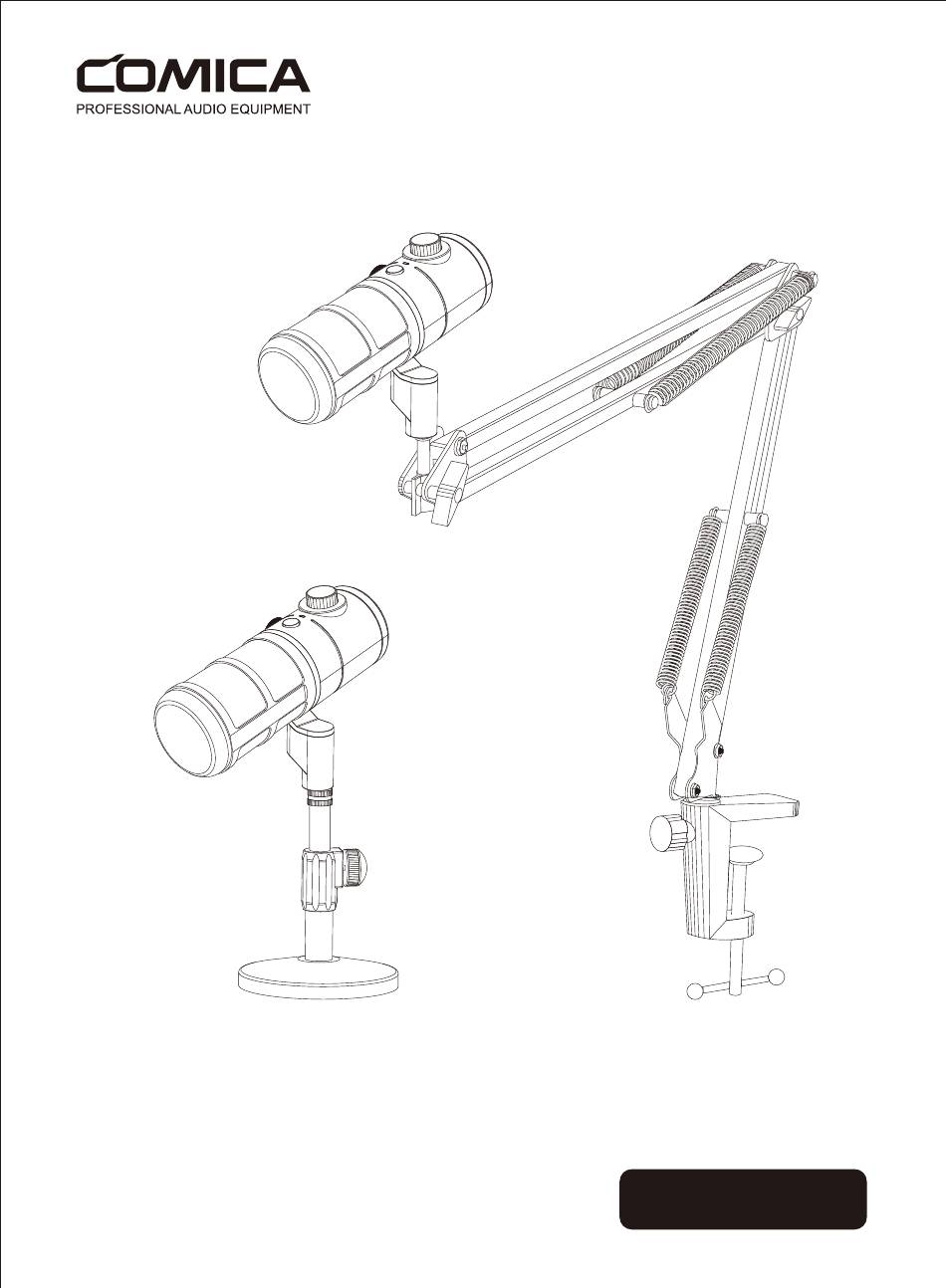

- Page 1 EJoy D10 RGB Cardioid Dynamic Microphone User Manual...
-
Page 3: Main Features
Foreword Thanks for purchasing Comica EJoy D10 Main Features · Cardioid Polar Pattern, Anti-noise Large Diaphragm Dynamic Mic · XLR/USB-C Digital/Analog Outputs, Wide Compatibility ® · 48kHz/24bit Recording, Built-in Sound Card, One-key Calmix Denoise · Support 4-level Gain Control and Step-less Monitoring Volume Adjustment ·... - Page 4 If the input sound is too loud when connected to the computer, users can adjust the computer's "Microphone Properties-Levels" to reduce the gain(Take the Windows system as an example) Sound Microphone Properties Playback Recording Sounds Communications General Listen Levels Advanced Select a recording device below to modify its settings: Microphone Microphone...
-
Page 5: Packing List
Packing List EJoy D10(A) Microphone*1 2 in 1 Audio Cable *1 Boom Arm*1 EJoy D10 RGB Cardioid Dynamic Microphone User Manual Touch Fastener*5 User Manual*1 Warranty Card*1 EJoy D10(D) Microphone*1 2 in 1 Audio Cable *1 Desktop Mic Stand*1 EJoy D10... - Page 6 Components and Instruction Microphone： Dynamic Mic Capsule Microphone Sponge RGB Light Denoise Button Status Indicator Light Monitoring Volume Knob/ Muting Button EQ E ect Indicator Light Gain Adjustment Switch EQ E ect Button RGB Light Button 3.5mm Headphone USB-C Port Monitoring Port XLR Port...
- Page 7 1. Dynamic Mic Capsule 2. Microphone Sponge 3. RGB Light Audio dynamic/comica orange/ sea wave/colorful breathing light/RGB slow wave/rotating rainbow six RGB light e ects; Red light keeps on during muting status 4. Denoise Button Short press to turn denoise on/o 5.
- Page 8 10. RGB Light Button Long press to turn light e ect on/o ; short press to switch six light e ects 11. 3.5mm Headphone Monitoring Port Plug in 3.5mm TRS/TRRS headphone for real-time monitoring 12. USB-C Port Connect to devices for digtal audio output via the 2 in 1 audio cable 13.
- Page 9 Installation and Usage Boom Arm Kit Installation： 1.Clamp the stand base of boom arm to the desktop, tighten the screw on the bottom clockwise 2. Insert the boom arm into the base socket, fix and adjust it by the screws on the side of the base...
- Page 10 3. Connect the mic threaded hole to the boom arm's screw, rotate clockwise to fasten 4. Adjust and fix the mic through the locking knob on boom arm...
- Page 11 Desktop Stand Kit Installation： 1. Connect the threaded hole of mic to the screw of the desktop mic stand, rotate clockwise to fasten 2. Adjust the angle of mic through the locking knob on it...
-
Page 12: Digital Output
Usage： 1.Digital Output Connect the mic to smartphone/computer through 2 in 1 audio cable, choose whether to monitor according to your needs Adapter Adapter Cable 1. Please purchase a USB C-Lightning adapter/cable that supports OTG function when connected with lightning port devices 2. -
Page 13: Analog Output
2.Analog Output Connect the mic to audio interface/recorder/mixer via the XLR-XLR or XLR-3.5mm TRS audio cable 1. When outputting analog audio through the XLR port, all other functions are unavailable except for the dynamic audio signal delivery (Such as status indicator light, EQ e ect, gain adjustment, RGB light e ect, real-time monitoring, etc.) 2. -
Page 14: Specifications
Specifications Type Dynamic Directivity Cardioid -56dB re 1V/Pa(1.6mV @ 94dB SPL) ±2dB Microphone Sensitivity @ 1kHz Frequency Range 55Hz ~ 16kHz Maximum SPL 128dB (@ 1% THD) Signal / Noise 72dB SPL(A-weighted,as per IEC651) Equivalent Noise 22dB SPL(A-weighted,as per IEC651) Dynamic Range 106dB SPL(A-weighted,as per IEC651) Sampling Rate... - Page 17 享听 D10 RGB心型动圈麦克风 产品使用说明书...
- Page 19 前言 感谢您购买科唛享听D10 主要功能 · 心型指向大振膜动圈咪头，优质抗噪 · XLR/USB-C数字/模拟双输出，广泛兼容不同设备 · 48kHz/24bit录音，内置声卡及一键Calmix ® 降噪 · 四档增益及无级监听音量可调，实时监听及静音 · 动态RGB灯效，六种模式可选 · 三种EQ效果可选，风格不受限 · 悬臂支架和圆盘支架可选，灵活延展及组合 注意事项 连接 XLR 接口进行模拟音频信号输出时，除了动圈音频信号正常发出， 其他功能均无法正常启用（如：工作状态指示灯、 EQ 、增益调节、 RGB 灯效、实时监听等） 当麦克风连接电脑使用时，请打开声音设置界面选择“Comica_EJoy D10”为输出和输入设备 声音 输出 输入 选择输出设备 选择输入设备 Comica_EJoy D10 Comica_EJoy D10...
- Page 20 若连接电脑输入时音量偏大，可调节电脑“麦克风属性-级别”降低增益 (下面以Windows系统为例) 声音 麦克风属性 录制 播放 声音 通信 常规 侦听 级别 高级 选择以下录制设备来修改设置： 麦克风 麦克风 Comica_EJoy D10 默认设备 为获得更好的录音效果，请将麦克风咪头对准音源 请勿将本设备放置在热源或干扰源附近使用，如散热器、烤箱、冰箱、 空调等 本产品属于高精密仪器类产品，请避免使用时掉落、碰撞或重击 不要在雨中或潮湿的环境中使用该设备，否则会有短路的危险 请在干燥环境中对该产品进行保存...
- Page 21 包装清单 享听D10 (A) 二合一音频连接线 *1 悬臂支架 *1 麦克风*1 享听 D10 RGB心型动圈麦克风 产品使用说明书 魔术贴 *5 说明书 *1 保修卡 *1 享听D10 (D) 二合一音频连接线 *1 圆盘支架 *1 麦克风*1 享听 D10 RGB心型动圈麦克风 产品使用说明书 说明书 *1 保修卡 *1...
- Page 22 部件介绍及说明 麦克风： 动圈咪头 防风罩 RGB灯效区 降噪按键 状态指示灯 监听音量旋钮/静音按键 EQ效果指示灯 增益调节开关 EQ效果按键 RGB灯效按键 3.5mm耳机监听口 USB-C接口 XLR接口...
- Page 23 1.动圈咪头 2.防风罩 3.RGB灯效区 音频动态/科唛橙/海浪/彩色呼吸灯/RGB慢波/旋转彩虹六种RGB灯效；静音 状态下红灯长亮 4.降噪按键 短按开启/关闭降噪 5.状态指示灯 正常状态 蓝灯长亮 降噪状态 绿灯长亮 静音状态 红灯长亮 6.监听音量旋钮/静音按键 往+方向旋转增大耳机监听音量，往-方向旋转减小耳机监听音量；短按开启/ 关闭静音功能 7.增益调节开关 左右拨动调节四档增益 8.EQ效果按键 长按开启/关闭EQ效果；短按切换三种EQ效果 9.EQ效果指示灯 低沉 橙色 自然 冰蓝色 明亮 绿色 10.RGB灯效按键 长按开启/关闭灯效；短按切换六种灯效 11.3.5mm耳机监听口 可插入3.5mm TRS/TRRS耳机进行实时监听 12.USB-C接口 可通过二合一音频连接线连接设备输出数字音频 13.XLR接口 可通过XLR-XLR或XLR-3.5mm TRS音频线输出模拟音频至声卡/录音机/调音 台等设备...
- Page 24 安装与使用 安装悬臂支架套装： 1.将悬臂支架底座夹在桌面上，顺时针旋转底部螺丝固定 2.将悬臂支架插入底座插口，通过底座侧面的螺丝来固定及调整支架的角度...
- Page 25 3.将麦克风螺纹孔与悬臂支架螺丝相连，顺时针旋转固定 4.通过悬臂支架上的锁紧旋钮来调整和固定麦克风的位置...
- Page 26 安装圆盘支架套装： 1.将麦克风螺纹孔与圆盘支架的螺丝相连，顺时针旋转固定 2.通过麦克风上的锁紧旋钮来调整麦克风的角度...
- Page 27 使 用： 1.数字输出 通过二合一音频连接线连接麦克风和手机/电脑，可根据个人需求选择是否监听 1.搭配Lightning接口设备时，请自行购买支持OTG功能的USB-Lightning转接 线/转接头 2.麦克风连接设备后会自动开机；断开设备后会自动关机...
- Page 28 2.模拟输出 通过XLR-XLR或XLR-3.5mm TRS音频线连接至声卡/录音机/调音台等设备使用 1.当连接XLR接口进行模拟音频信号输出时，除了动圈音频信号正常发出，其 他功能均无法正常启用（如：工作状态指示灯、EQ、增益调节、RGB灯效、 实时监听等） 2.搭配XLR接口设备时，请自行购买XLR-XLR或XLR-3.5mm TRS音频连接线 3.麦克风连接设备后会自动开机；断开设备后会自动关机...
- Page 29 规格参数 类型 动圈 指向性 心型指向 -56dB re 1V/Pa(1.6mV @ 94dB SPL) ±2dB @ 1kHz 咪头灵敏度 55Hz ~ 16kHz 频率范围 128dB (@ 1% THD) 最大声压级 信噪比 72dB SPL(A-weighted,as per IEC651) 22dB SPL(A-weighted,as per IEC651) 等效噪声 106dB SPL(A-weighted,as per IEC651) 动态范围 48kHz 采样率...
