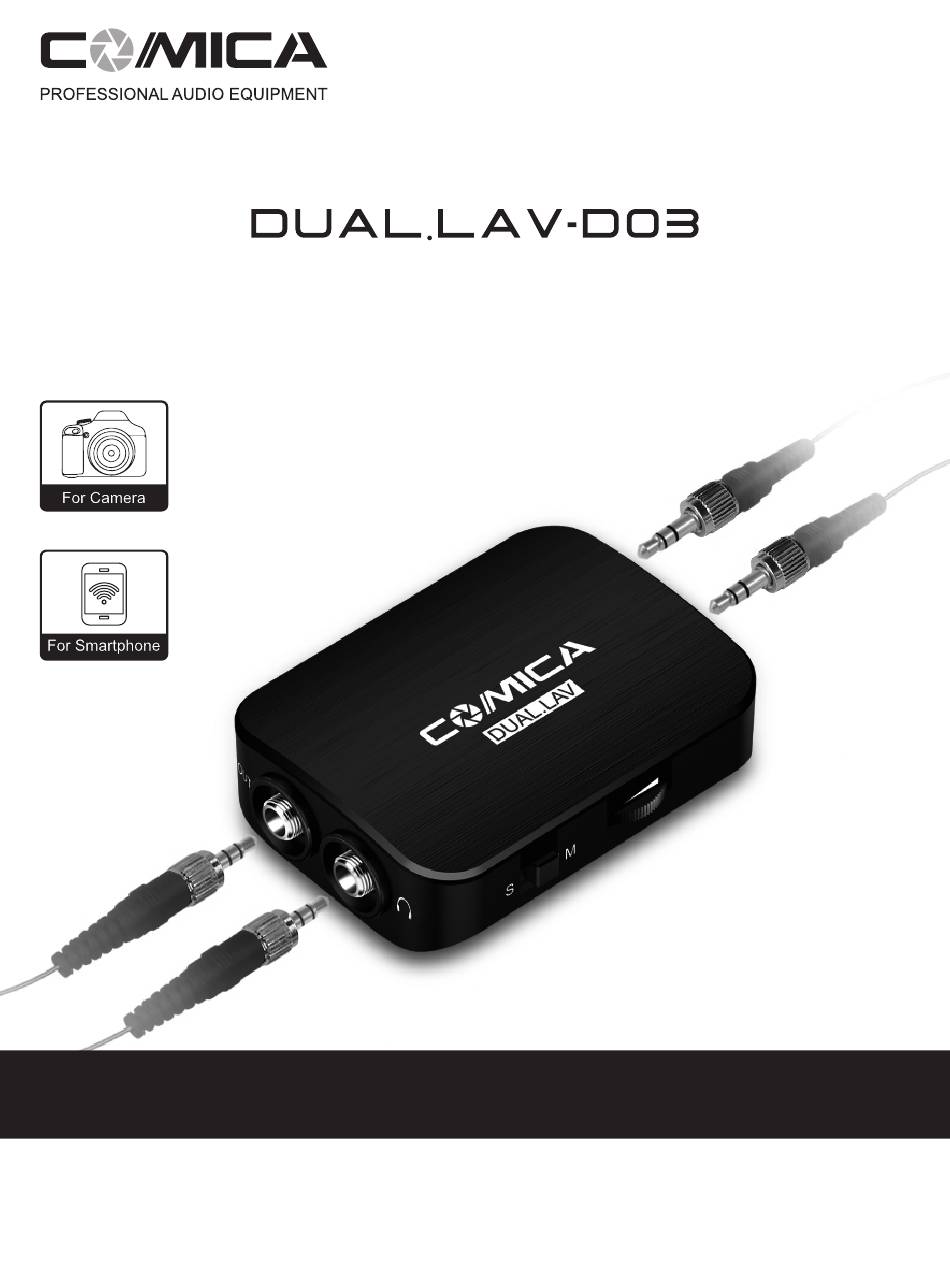

- Page 1 Dual-head Detachable&Multi-functional Lavalier Microphone USER MANUAL...
- Page 3 Foreword Thank you for purchasing COMICA DUAL.LAV-D03 multifunctional dual-head microphone in electric control version; With built-in multifunctional circuit, D03 has additional functions on the basis of traditional dual-head microphone, such as “Stepless Gain Adjustment”, “Stereo/mono Mode Selection”, “Real-time Monitoring”, etc. Moreover, the detachable design for “Control Panel and Cable”...
- Page 4 Notice For the Android system smartphone, the mic works well in audio mode, but video mode will happen with incompatibility trouble while working with some smartphone;(Then we suggest you try the 3rd party's video APP); For the iOS system phone, the mic works well in all audio mode, video mode, and 3rd party's APP.
- Page 5 In Packing List Electronic Control Body 3.5mm MIC Input Cable x 2pcs 3.5mm Audio Output Cable Type-C Charging Cable TRS-TRRS Smartphone Audio Cable Adapter Wind Muff x 2pcs Carrying Case User Manual Warranty Card...
- Page 6 Components and Instruction 1. Monitoring socket 2. Audio output socket 3. Stereo/Mono mode switch 4. Gain adjustment wheel 5. Type-C charging interface 6. Working status indicator 7. Power switch 8. MIC2 input socket 9. MIC1 input socket 10. Belt/ back clip M stands for Mono Mode ，...
- Page 7 Function and Operation 1. Usage 1.1 Turn on the power switch ； Turn on the power switch Connect the 3.5mm MIC input cable to MIC1 and MIC2 input socket respectively; Connect one end of the 3.5mm Audio output cable to D03, and the other end to the recording equipment, such as smartphone, camera,etc;...
- Page 8 When used with smartphones, you need to use the corresponding audio cable adapter. Camera Smartphone Smartphone Audio Cable Adapter...
- Page 9 1.3 Dial the gain wheel to an appropriate position; Gain Wheel 1.4 Audio mode adjustment; M ： Mono Mode S ： Stereo Mode This microphone can also be used for a single MIC, when used as a single MIC, please turn the audio mode to M mode, that is: Mono Mode;...
- Page 10 2. Charging Connect one end of Type-C charging cable to D03, and the other end to the external 5V power supply; Type-C Charging Interface Do not charge during recording, otherwise noise may be generated. POWER...
- Page 11 Specification Technical Parameters Directivity Omni-directional Frequency Range 60Hz ~ 18KHz Sensitivity -35dB±2dB Gain Range Maximum increase+20dB Maximum SPL 100dB Signal to Noise Ratio >65dB Battery Life >100 Hours <0.2% Battery Polymer Lithium Battery3.7V 400mAh Charging power supply 5V / 0.5A Net weight Dimensions 60 x 45 x 19mm...
-
Page 12: Frequency Response
Frequency Response: 20Hz 1000 10 000 20 000 Polar Pattern : +5.0 -2.0 -2.0 -4.0 -6.0 -8.0 -10.0 -10. 0 -12.0 -14.0 -16.0 -18.0 -20.0 -20. 0 -22.0 -24.0 -25.0 dB rel. 1V/Pa Frequency: 500 Hz : 1000 Hz : 4000 Hz :... - Page 13 多功能双头可拆卸式麦克风 使用手册...
- Page 15 前言 感谢您购买 COMICA/ 科唛 DUAL.LAV-D03 多功能电控版领夹式双 咪麦克风； D03 内置多功能电路，在传统双咪麦克风的基础上加入‘增益可 调’、‘立体声 / 单声道模式选择’、‘实时监听’等功能；并完 美针对‘控制板和线材’进行分离设计，方便收纳；此款多功能 灵活双咪领夹麦是您进行户外或室内影像录制的极佳选择； 为保证产品的安全，请在使用前严格阅读本说明书，并正确组装 及操作。 产品主要功能 . 双咪头双音源拾音； . 机身咪头可分离便于收纳； . 无级增益可调； . 单声道 / 立体声 模式切换； . 实时监听； . 内置可充电锂电池、超薄机身、可使用充电宝及外接电源充电； . Type-C 充电接口; . 超强待机时间可达 100h 以上； . 金属面板加工，优越屏蔽性能；...
- Page 16 注意事项 该麦克风配合Android（安卓）系统的手机使用时，录音模式下均可正 常工作，视频模式下部分手机会出现不兼容情况（此时建议使用第三 方视频软件，如：抖音，快手等）； 配合iOS系统手机使用时，在所有录音模式、视频模式以及第三方视频 软件下均可正常使用； 用作Type-C接口手机或者非3.5mm接口苹果手机时，注意连接对应的转 换线方可使用； D03录音过程中尽量不要充电，否则可能会产生噪音； 用作手机时，请设置为飞行模式以避免干扰； 本产品属于高精密仪器类产品，请避免使用时掉落、碰撞或重击； 请勿将本设备放置在热源或干扰源附近使用，如散热器、烤箱或 冰 箱空调旁边； 请在干燥环境中对该产品进行保存； 不要在雨中或潮湿的环境中使用该设备，否则会有短路的危险；...
- Page 17 包装清单 电控主体 3.5mm MIC 输入线 x 2pcs 3.5mm 音频输出线 Type-C 充电线 TRS-TRRS 手机转换线 防风毛x 2pcs 收纳包 说明书 保修卡...
- Page 18 主体部件说明 1. 监听接口 2. 音频输出接口 3. 单声道/立体声切换开关 4. 增益调节拨轮 5. Type-C 充电接口 6. 工作状态指示灯 7. 电源开关 8. MIC2 输入接口 9. MIC1 输入接口 10. 腰带背夹 M代表 单声道模式，S代表立体声模式...
- Page 19 功能与操作 1. 使用 1.1 打开电源开关； 打开电源开关 1.2 将3.5mm MIC 输入线分别接入MIC1、MIC2输入接口； 将3.5mm音频输出线一端接入D03，一端接入录音设备:如手机、 相机等； 并根据需要选择是否接入耳机进行监听； 3.5mm MIC 3.5mm MIC 耳机 录音设备...
- Page 20 搭配手机使用时需使用对应的转换线 相机 手机 手机转换线...
- Page 21 1.3 拨动增益调节拨盘将增益调至合适的位置; 增益调节 1.4 调整声道模式; M 档：单声道 S 档：立体声 此麦克风也可用于单个 MIC 收音，单 MIC 收音时，请将收音 模式切换为 M 档，即：单声道模式；...
- Page 22 2. 充电 将Type-C充电线一端连接至D03，另一端连接至外部5V电源； Type-C充电口 录音过程中不要充电，否则可能会产生噪音； 充电宝...
- Page 23 规格与技术参数 技术参数 指向性 全指向性 频响范围 60Hz ~ 18kHz 咪头灵敏度 -35dB±2dB 增益调节 最大增加+20dB 最大SPL 100dB 信噪比 >65dB 电池续航时间 >100小时 总谐波失真THD ＜0.2% 电池 聚合物锂电3.7V 400mAh 充电电源 5V / 0.5A 产品净量 产品尺寸 60 x 45 x 19mm...
- Page 24 频率响应： 20Hz 1000 10 000 20 000 指向性图： +5.0 -2.0 -2.0 -4.0 -6.0 -8.0 -10.0 -10. 0 -12.0 -14.0 -16.0 -18.0 -20.0 -20. 0 -22.0 -24.0 -25.0 dB rel. 1V/Pa Frequency: 500 Hz : 1000 Hz : 4000 Hz :...
