Elektrischer Anschluss
m Anschlüsse und Reparaturen der elektrischen
Ausrüstung dürfen nur von einer Elektro-Fachkraft
durchgeführt werden.
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägigen
VDE- und DlN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die ver-
wendete Verlängerungsleitung müssen diesen Vor-
schriften entsprechen.
Wichtige Hinweise
Schadhafte Elektroanschlussleitungen
An elektrischen Anschlußleitungen entstehen oft Isolati-
onsschäden.
Ursachen sind:
• Druckstellen, wenn Anschlußleitungen durch Fenster-
oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder
Führung der Anschlußleitung.
• Schnittstellen durch Überfahren der Anschlußleitung.
• Isolationsschäden durch Herausreißen aus der Wand-
steckdose
• Risse durch Alterung der Isolation.
Solche schadhaften Elektro Anschlußleitungen dür-
fen nicht verwendet werden und sind auf Grund der
Isolationsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schäden
überprüfen. Achten Sie darauf, daß beim Überprüfen die
Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlägi-
gen VDE- und DIN Bestimmungen entsprechen. Verwen-
den
Sie nur Anschlussleitungen mit Kennzeichnung. Ein Auf-
druck der Typenbezeichnung auf der Anschlussleitung ist
Vorschrift.
Der Elektromotor ist für Betriebsart S 6/40 % ausge-
führt.
Bei Überlastung des Motors schaltet dieser selbst-
tätig ab. Nach einer Abkühlzeit (zeitlich unterschied-
lich) lässt sich der Motor wieder einschalten.
Wechselstrommotor
• Die Netzspannung muss 230 Volt / 50 Hz betragen.
• Verlängerungsleitungen müssen bis 25 m Länge einen
Querschnitt von 1,5 Quadratmillimeter, über 25 m Län-
ge mindestens 2,5 Quadratmillimeter aufweisen.
• Der Netzanschluß wird max.16 A träge abgesichert.
• Im Hausanschluß muss ein FI-Schalter vorhanden
sein.
Drehstrommotor
• Die Netzspannung muss 400 Volt / 50 Hz betragen.
• Netzanschluss und Verlängerungskabel müssen 5 ad-
rig sein = 3/N/PE
• Im Hausanschluss muss ein FI-Schalter vorhanden
sein.
• Verlängerungskabel müssen einen Mindest-Adern-
querschnitt von 1,5 Quadratmillimeter aufweisen.
• Der Netzanschluß wird maximal mit 16 A abgesichert.
• Bei Netzanschluss oder Standortwechsel muss die
Drehrichtung geprüft werden, gegebenenfalls muss
die Polarität ausgetauscht werden.
Bei Rückfragen bitte folgende Daten angeben:
• Motorenhersteller
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Schalter-Typenschildes
Bei Rücksendung des Motors immer die komplette
Antriebseinheit mit Schalter einsenden.
Motorausbau und Einbau
Netzstecker ziehen!
• Sägeblatt und Spaltkeil ausbauen, Motor auf 45°
schwenken Die Tischkreissäge umdrehen -Füße nach
oben.
• Den Motorklemmkastendeckel öffnen und das Schal-
terkabel am Motor abklemmen.
Abb. ,,S" + ,,S1"
• Alle 4 Sechskantschrauben SW 13 (1) der Motorbe-
fe- stigung herausdrehen.
• Den Motor ca. % Umdrehung in Pfeilrichtung (3) dre-
hen. Die Riemenspannung wird dadurch gelockert, so-
dass der Motor herausgenommen werden kann.
• Beachten Sie beim Einsetzen des Motors, dass der
Flachriemen exakt auf der Motorriemenscheibe
aufliegt. Die 4 Motorbefestigungsschrauben ein-
drehen - Nicht anziehen
• Den Motor in Pfeilrichtung (2) drehen bis der Riemen
spannt. Die 4 Motorbefestigungsschrauben fest anziehen.
• Das Schalterkabel am Motor anklemmen. Der An-
schlussplan befindet sich im Motorklemmkasten.
Sämtliche Schutz- und Sicherheitseinrichtungen
müssen nach abgeschlossenen Reparatur- und War-
tungsarbeiten sofort wieder montiert werden.
Arbeitshinweise

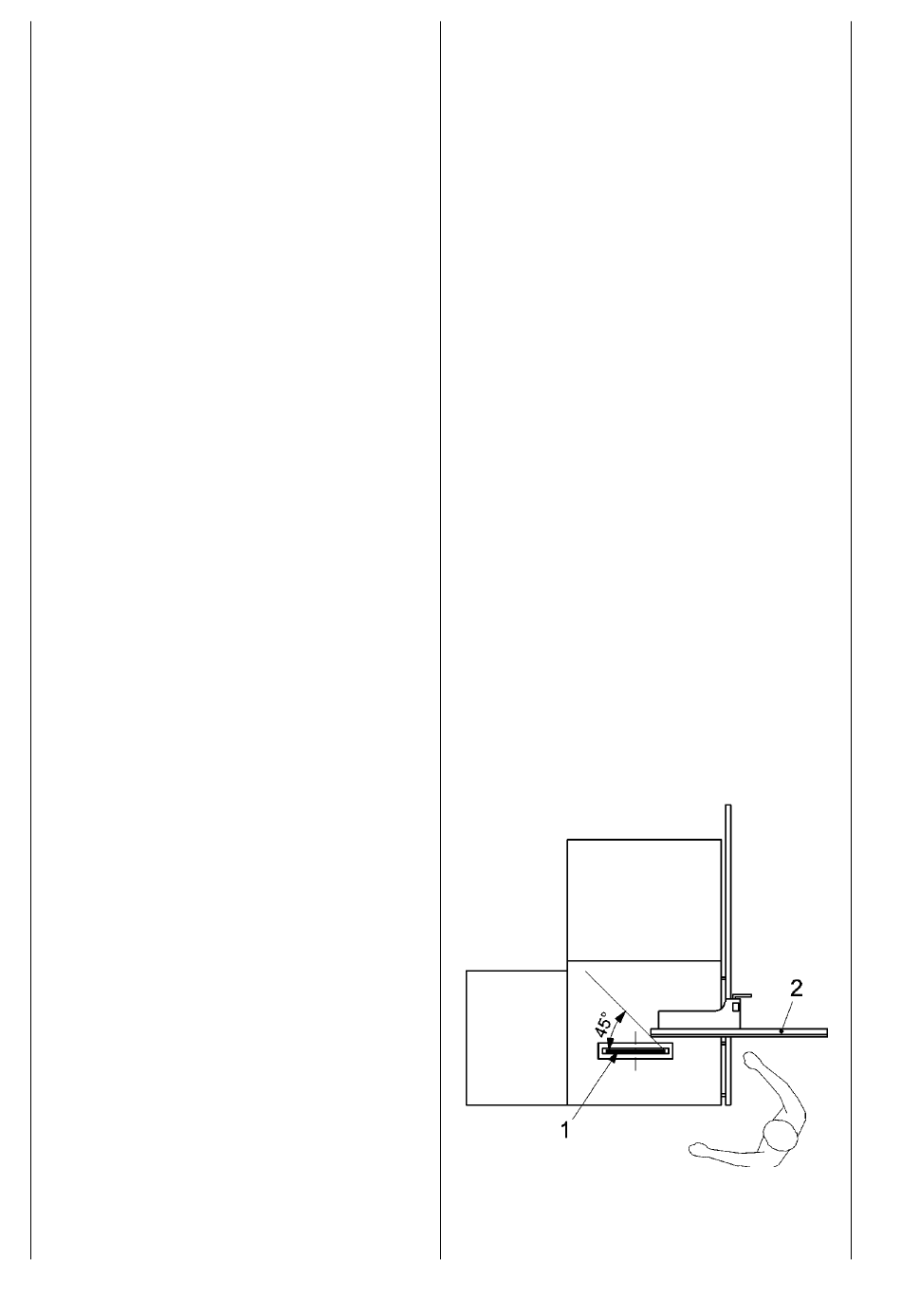

Beim Längsschneiden muss die Spitze der Vorderseite
des Parallelanschlags nahe einer imaginären Linie, die
unter 45° zur Vorderkante des Sägeblattes verläuft, an-
geordnet sein. (Siehe Bild)
Legende:
1 Hauptsägeblatt
2 Parallelanschlag
