Scheppach HBS20 Instruction Manual

Hide thumbs Also See for HBS20:
Table of Contents

  • Deutsch
    • Table of Contents
    • Einleitung
    • Gerätebeschreibung
    • Lieferumfang
    • Bestimmungsgemäße Verwendung
    • Allgemeine Sicherheitshinweise
    • Technische Daten
    • Restrisiken
    • Aufbau und Bedienung
    • Transport
    • Arbeitshinweise
    • Wartung
    • Lagerung
    • Elektrischer Anschluss
    • Entsorgung und Wiederverwertung
    • Störungsabhilfe

  • English

  • Français
    • Description de L'appareil
    • Ensemble de Livraison
    • Introduction
    • Utilisation Conforme
    • Consignes de Sécurité
    • Caractéristiques Techniques
    • Risques Résiduels
    • Configuration Et Utilisation
    • Consignes de Travail
    • Transport
    • Maintenance
    • Raccordement Électrique
    • Stockage
    • Mise Au Rebut Et Recyclage
    • Dépannage

  • Italiano
    • Descrizione Dell'apparecchio (Abb. 1-15)
    • Introduzione
    • Prodotto Ed Accessori in Dotazione
    • Utilizzo Proprio
    • Avvertenze Importanti
    • Caratteristiche Tecniche
    • Montaggio Ed Azionamento
    • Rischi Residui
    • Istruzioni DI Lavoro
    • Trasporto
    • Ciamento Elettrico
    • Manutenzione
    • Stoccaggio
    • Smaltimento E Riciclaggio
    • Risoluzione Dei Guasti

  • Čeština
    • Popis Přístroje (Abb. 1-15)
    • Použití Podle Účelu Určení
    • Rozsah Dodávky
    • Úvod
    • Důležité Pokyny
    • Montáž a Obsluha
    • Technická Data
    • Zbytková Rizika
    • Pracovní Pokyny
    • Transport
    • Elektrická Přípojka
    • Skladování
    • Údržba
    • Likvidace a Recyklace
    • Odstraňování Závad

  • Slovenčina
    • Popis Prístroja (Abb. 1-15)
    • Rozsah Dodávky
    • Správny Spôsob Použitia
    • Úvod
    • Dôležité Upozornenia
    • Technické Údaje
    • Zloženie a Obsluha
    • Zvyškové Riziká
    • Pracovné Upozornenia
    • Preprava
    • Elektrická Prípojka
    • Skladovanie
    • Údržba
    • Likvidácia a Recyklácia
    • Odstraňovanie Porúch
      • Konformitätserklärung
      • Declaration of Conformity
      • Déclaration de Conformité
      • Dichiarazione DI Conformità
      • Prohlášení O Shodě
    • Vyhlásenie O Zhode

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 20

Quick Links

Art.Nr.
4901504924
AusgabeNr.
4901504001
Rev.Nr.
03/05/2017

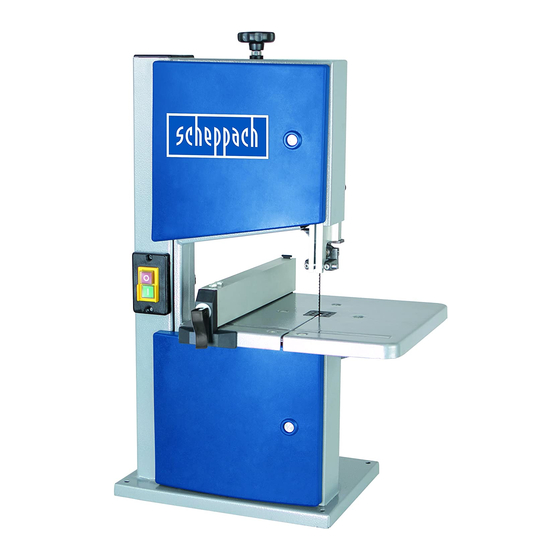

HBS20
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Bandsäge
DE
Originalbetriebsanleitung
Band Saw
GB
Translation from the original instruction manual
Scie à ruban
FR
Traduction des instructions d'origine
Sega a nastro
IT
La traduzione dal manuale di istruzioni originale
Pásová pila
CZ
Překlad z originálního návodu k obsluze
Pásová píla
SK
Preklad originálneho návodu na obsluhu

Advertisement

Table of Contents
loading

Related Manuals for Scheppach HBS20

Summary of Contents for Scheppach HBS20

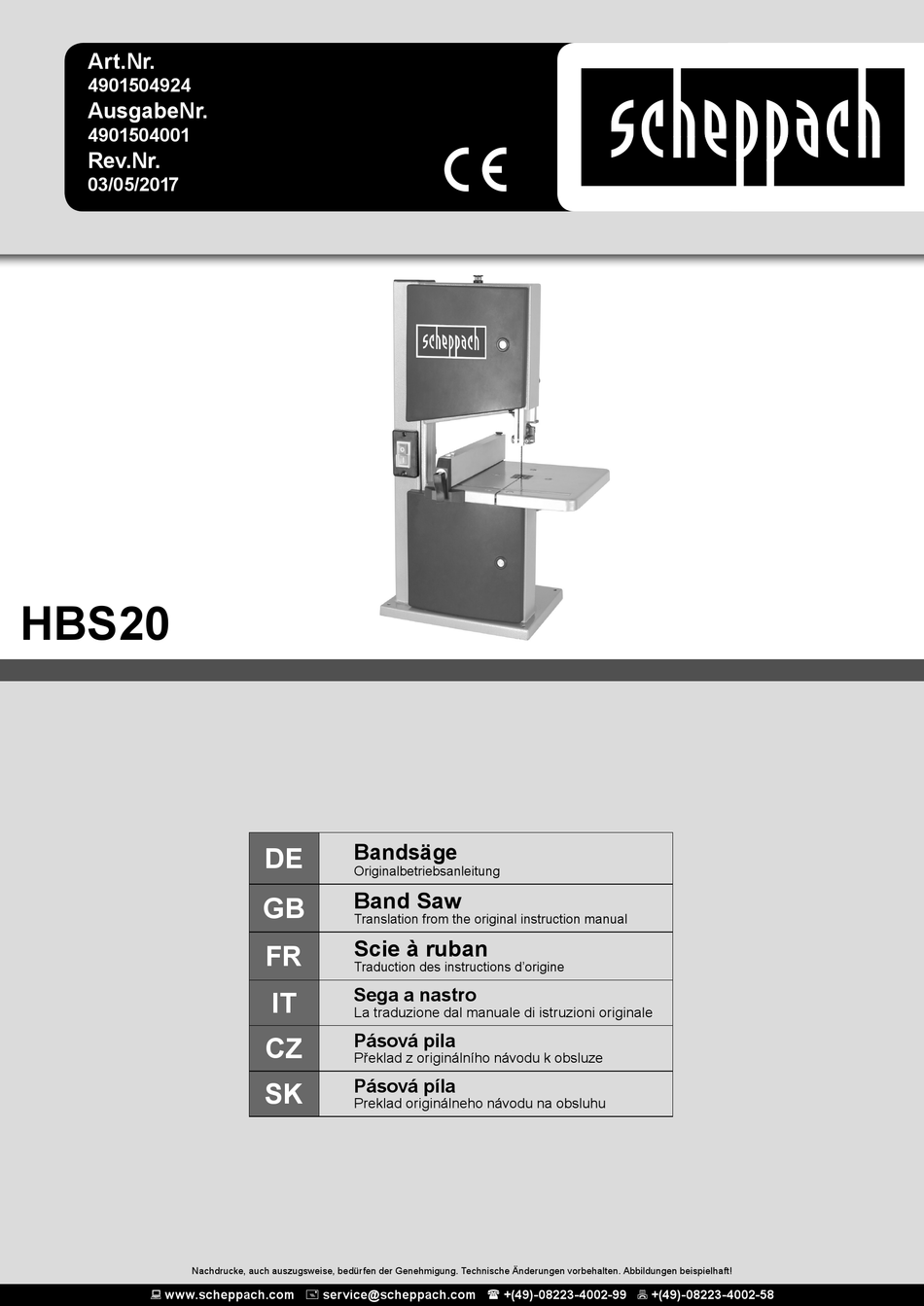

  • Page 1 La traduzione dal manuale di istruzioni originale Pásová pila Překlad z originálního návodu k obsluze Pásová píla Preklad originálneho návodu na obsluhu Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58...
