1. INSTALAÇÃO
IMPORTANTE! Todas as regulamentações locais,
incluindo as referentes às normas nacionais ou
europeias, devem ser cumpridas na instalação do
aparelho.
OBSERVAÇÃO. Ao instalar qualquer tipo de
isolamento para proteger o funcionamento do
exaustor do calor, devem ser tidas em conta as
seguintes recomendações obrigatórias:
1. O isolamento nunca pode estar em contato com
a carcaça de chapa metálica do dispositivo, isso
evitaria a transferência de calor para o ambiente e
a consequente quebra de seus componentes.
2. Deve haver uma distância mínima de separação
entre a carenagem de chapa metálica e o
isolamento.
A maneira de instalar o seu Insertable. Influenciará
decisivamente a
funcionamento.
É muito importante realizar uma boa instalação.
Para que a instalação do seu inserto e da lareira seja
correta, é aconselhável que seja realizada por um
profissional.
O seu inserto liberta o seu calor por radiação,
aquecendo directamente paredes, tectos, etc., e por
convecção forçada do ar, graças ao ventilador que
está incorporado no seu interior.

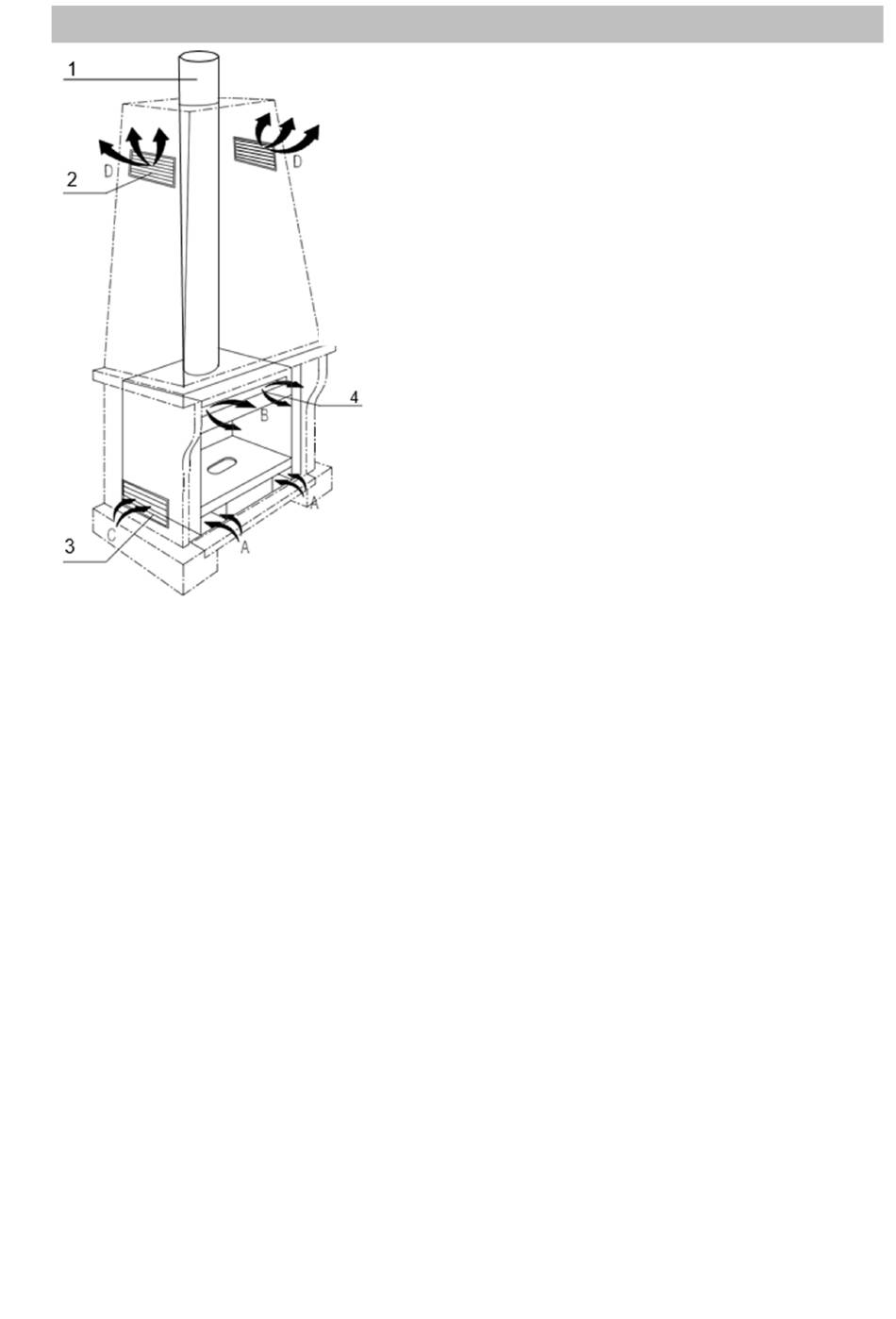

1 - Cano de
chaminé
2 - Grades de ar
quente
3 – Saídas de ar
frio
4 - Saídas de
convecção
forçada
sua segurança e
1.1. POSSIBILIDADES DE SAÍDA DE AR QUENTE.
SAÍDA PELA GRADE SUPERIOR
Esta é a saída de ar PADRÃO do aparelho, o ar
entra pela parte inferior "A" e o ventilador
incorporado no interior do aparelho o expulsa
já quente para o ambiente pela parte superior
"B".
1.2. SAÍDA PELA CAMPANHA
Esta opção é compatível com a anterior.
É obrigatório que nas coifas sejam feitos
alguns furos tanto na parte inferior das
mesmas quanto na parte superior, esses furos
podem ser tapados com grades decorativas,
isso facilitará uma corrente ascendente de ar
com entrada de ar frio pela parte superior . a
parte inferior "C" e o calor que sai da parte
superior "D" (deve-se ter em conta que o seu
Inserível cede a maior parte do seu calor ao
ambiente por convecção) se a coifa não possuir
grelhas de
grandes, isso pode causar a quebra do
dispositivo, pois ele não consegue dissipar o
calor.
IMPORTANTE! A seção mínima
recomendado para entrada de ar das grades
São 200cm² de passagem livre de ar por grade.
(As grelhas de entrada de ar do exaustor
devem estar localizadas de forma que não
possam ser bloqueadas).
bom
ventilação suficientemente
