1 Allgemeines
Das Digimar 817 CLT / 816 CLT ist ein elek­
tronisches Höhenmessgerät zum Messen
und Auswerten von Längen, Abständen und
Durch messern.
Es ermöglicht eine sichere Ausführung von
Messungen und Berechnungs funk tionen so­
wie die Erstellung von Messpro gram men, um
wiederkehrende Messschritte zu automati­
sieren.
Das Höhenmessgerät ist über ein (schwenk­)
und kippbares Bedienpanel mit Touchscreen
bedienbar. Das Digimar 817 CLT verfügt über
Schnell mess funk tionstasten sowie ein Dau­
men rad, mit denen sich der Messschlitten
bequem in Position bringen lässt.
Die Bedienoberfläche des Höhenmessgeräts
besitzt übersichtlich gegliederte Menüs und
große Schaltflächen mit selbsterklärenden
Ikons, um schnelle und flüssige Abläufe zu
er möglichen.
Die beidseitigen Handgriffe und das integrier­
te Luftlager garantieren, dass das Gerät prä­
zise und mühelos auf der Messplatte bewegt
werden kann.
Das Digimar 817 CLT ist in den drei Größen
350 mm, 600 mm und 1000 mm erhältlich.
Das Digimar 816 CLT gibt es nur in den zwei
Größen 350 mm und 600 mm.
Das Höhenmessgerät ermöglicht eindimen­
sionale Messungen in vertikaler Richtung
sowie zweidimensionale Messungen , wenn
das Werkstück um 90° gekippt werden kann.
Die Sicherung der Messdaten ist drahtlos
sowie kabelgebunden über die Duplexschnitt
stelle MarConnect möglich.
6

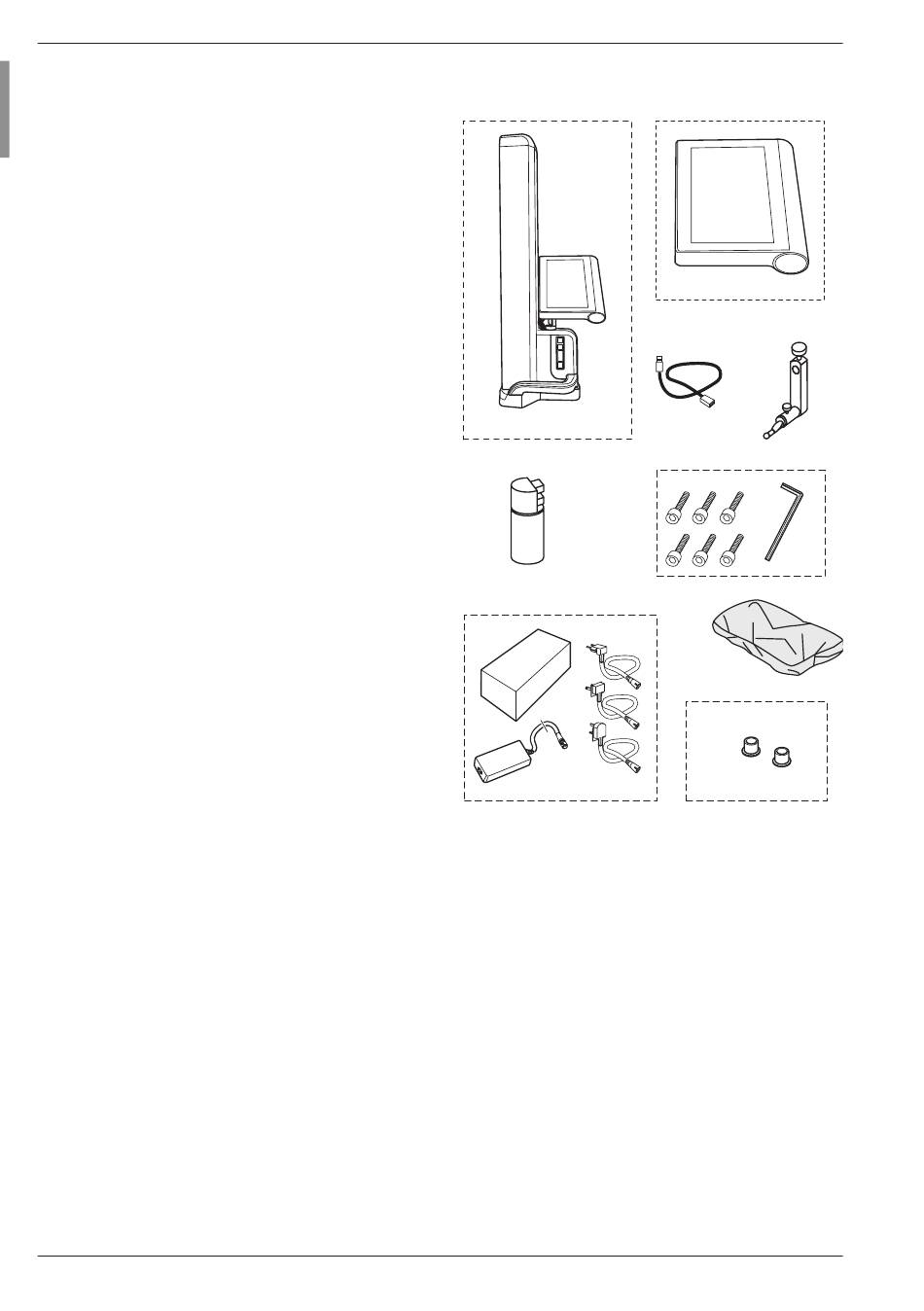

1.1 Lieferumfang
A
E
G
A Höhenmessgerät
B Bedienpanel mit Touchscreen
C Anschlusskabel für Bedienpanel
D Träger für Messeinsätze
E Einstellnormal
F Zylinderschrauben und Inbusschlüssel
G Steckernetzteil mit Steckeradapter
H Schutzhaube
I Blindkappen
