Event Lighting HAVOCH600F User Manual

600w led moving head hybrid with framing
Hide thumbs Also See for HAVOCH600F:

Advertisement

Quick Links

Download this manual



For your safety, please read this user manual carefully before use.
Event Lighting reserves the right to revise the manual at any time. Information and specifications within this
manual are subject to change without notice. Event Lighting assumes no liability or responsibility for any
errors or omissions. Please consult Event Lighting for any clarification or information regarding this item.
www.event‐lighting.com.au

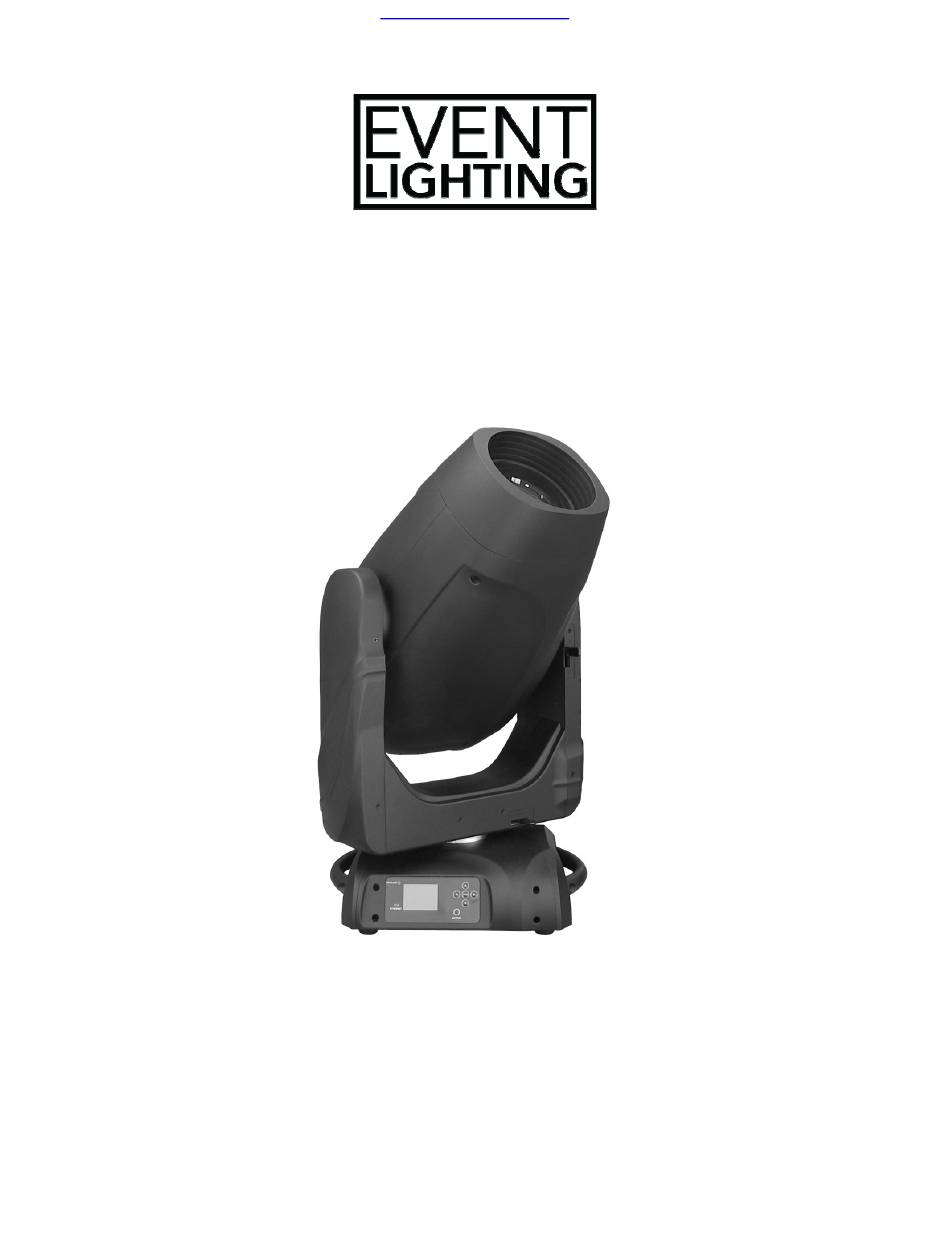

HAVOCH600F
600W LED Moving Head Hybrid with Framing
USER MANUAL






1

Version 1.3 (April 2024)

Advertisement

loading
Need help?

Need help?

Do you have a question about the HAVOCH600F and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Event Lighting HAVOCH600F

Summary of Contents for Event Lighting HAVOCH600F

  • Page 1   www.event‐lighting.com.au      HAVOCH600F     600W LED Moving Head Hybrid with Framing USER MANUAL            For your safety, please read this user manual carefully before use.  Event Lighting reserves the right to revise the manual at any time. Information and specifications within this  manual are subject to change without notice. Event Lighting assumes no liability or responsibility for any  errors or omissions. Please consult Event Lighting for any clarification or information regarding this item.  Version 1.3 (April 2024)
  • Page 2   www.event‐lighting.com.au  1. Product Introduction:    1.1 Before unpack the fixture, pls make sure that the packing is in good condition, following items will be found in the  box:  ‐The fixture  ‐This users guide  ‐3m DMX cable  ‐1.5m power cable with powercon  ‐Omega bracket for hanging installation  ‐Safety chain    1.2 Specification  Source   Light source: Advanced 640w white led   Led life: 20.000 hours   Luminous Flux: 83800 lux@5m   Control: Remote on/off via DMX   Ballast: switching mode power supply  Optical System   Beam angle: 4° to 50 °  X/Y   Pan: 540°(4.7 sec),Tilt: 267° (4 sec)   16‐bit resolution   Auto repositioning  Colors   Linear CMY+CTO ...
  • Page 3   www.event‐lighting.com.au  Features     DMX channels: 39   Linear CMY+CTO   Motorized focus   Full range 0‐100% dimmer   Various strobe   Rotating 4 facets prism   Frost   Fast speed iris   Beam from 4° to 50 °   4 individually prositionable Shutter blades rotating +/‐ 45°   RDM function to change DMX address, display flip, X/Y Reverse and so on   RDM read voltage,current,power consumption of lamp   Software upgrade via DMX or USB   Hibernation when lost DMX for preset time   Indicate temperature info of base, arm   Fan speed auto change according to temperature  Display   2.4inch super nice LCD display   Auto lock and flip ...
  • Page 4   www.event‐lighting.com.au  9. Wireless indicator  10. Ethernet  11. Battery indicator  12. Left button  13. Down button  14. Enter button  15. Up button  16. Right button  17. 5‐pin DMX in  18. 5‐pin DMX out  19.ETHERNET  USB  Power in  22.Fuse                  1.4 CMY, CTO flags     ...
  • Page 5   www.event‐lighting.com.au  Colors and Gobos    Open      1  Color    temperature  correction    2  red    3  green    4  blue    5  Pale yellow    6  Pink    7  Orange red      8  CRI‐17          Rotating Gobo Wheel  Static gobo wheel   ...
  • Page 6   www.event‐lighting.com.au  2. Safety and maintenance Information  2.1 Safety Info  Before operate this unit, please carefully read this users guide and keep if needed in future. It’s  necessary to respect following rules.      The disposal of the device after lifecycle could damage the environment, need to take it to special  company for recycling or return to authorized dealer.      The products referred to in this manual conform to the European Community Directives and are    therefore marked with CE logo.  Keep this device away from children and unauthorized users, the manufacturer will not take  responsibility for the damage due to any disregard of the information provided in this manual and    wrong operation.  Before operate the device, pls make sure the fixture is in good housing, ensure pan and tilt can rotate  in its complete range.    ‐‐‐7m  Pls make sure minimal 7m distance need to kept between the fixture to any flammable material.  The device can only run with 100‐240v voltage, 50/60Hz power, don’t connect to any other wrong  power. Disconnect the device from main power before open the shield or maintenance.    IP 65  For outdoor events.  Never look directly into the projecting lens when the fixture is power on, the light may trigger    epileptic seizures in photosensitive persons or persons with epilepsy. Especially at beam effect,  extreme caution and observance of these safety instructions is mandatory.    Don’t put or install the device on a surface that subject to vibration or bumps.    The device is supposed to work in the temperate range ‐15℃ t o  +45℃, do not use the device  Ta=45℃...
  • Page 7   www.event‐lighting.com.au  2.2.5. Trouble Shooting  Problems  Possible reasons  Checking or solutions  Device not power up  Powercon or power cable damaged  Change a good power cable to try  Faulty power supply  Replace new power supply  Pan/Tilt error or vibrate  Faulty Pan/Tilt PCB  Replace PT013 PCB  Faulty opto sensor  Replace opto sensor OP005  Cable loosen  Check the cable connect to OP005  Lamp off  Temperature protection  Check the temperature from menu  Fan not working  Check the fan speed info from menu  Faulty Lamp  Replace new Lamp  Dimmer and strobe set at 0  Set dimmer and strobe channel at 255  Faulty power supply  Replace new power supply  Device not response to DMX  Faulty display PCB  Replace new display PCB  Wrong DMX addressing  Check the address and setting  Faulty DMX cable  Change to a good DMX cable    2.2.6 Replacement of the fuse  Need to replace with same type and rating, which originally installed in the device.  Step One: Unplug power cable from main power.  Step Two: Unscrew the fuse holder out of the housing with a screwdriver. ...
  • Page 8   www.event‐lighting.com.au  3.3 How to do mounting installation.    Step one: Installation the clamp onto the omega bracket;  Step two: Install the clamp and bracket on the bottom of panel, fasten the quick‐locks;  Step three: Install the whole device onto appropriate truss and fasten the clamps, tight the safety rope with the truss or  other fixing point at a suitable position that drop down distance not exceed 20 cm.    4. Control menu  4.1 Meaning of the icon in menu  CONNECT  LIGHT  INFOMATION  SET  PROGRAM                        4.2 Menu tree  Default setting shadowed. mark with  ①can be basic reloaded,  ② be program reloaded,  ③can be private reloaded.    Address① Value (1‐512)  Control protocol  DMX/W‐DMX/sACN/Artnet ...
  • Page 9   www.event‐lighting.com.au  Merge Mode  Off/Htp/Ltp  Ethernet To DMX  On/Off(On)    Hold/Blackout(Hold)  Dmx Fault①   Temprature Unit  Fahrenheit /Celsius(Celsius)    Hibernation  Off, 01M~99M    Fan Mode  AUTO/HIGH/SILENT(AUTO)      Dimmer Curve  LINEAR/S‐CURVE/SQUARE LAW/ INVERSE SQUARE LAW    Fixture Settings  Dimmer Speed  AUTO/FAST/MEDIUM/SLOW  600HZ/1200 HZ/2000 HZ/4000  LED Frequency  HZ/6000HZ/25KHZ/50KHz  Menu Language  En/Fr/Sp/简/繁 (En)  No Dmx Address  Transfer Configuration  With Dmx Address    Pan Reverse① Yes/No(No)  Tilt Reverse① Yes/No(No)   ...
  • Page 10   www.event‐lighting.com.au  Focus  =xxx  Gobo 1  Focus  :  :  Gobo 8  Focus  :  Encoder Reset  clean value in encoder pcb    Pan  Manual Control  :    Basic Reload(①)  On/Off (Off)  Reload Default  Factory Reload  On/Off(Off)  DMX Receive    Slave Receive  Slave Receive 1,2,3  Play① Sequence  Master / Alone  Music  Master / Alone    Chase Part 1  Chase 1 ~ 8  Chase 1    Select Chase② Chase Part 2  Chase 1 ~ 8  Chase 2  Chase Part 3 ...
  • Page 11   www.event‐lighting.com.au  5. DMX connection and DMX protocol  5.1 DMX addressing:  5.1.1 The device is controlled by universal DMX 512 protocol, DMX address is the start channel used to receive  instructions from the external controller. For independent control, each fixture must be assigned its unique address  control channels. For example, this device has four channel modes:39, if we set the mode at standard 39 channels mode,  and there are several models need to be independently controlled, we just simply address first fixture at 1, and second  fixture at 40, third one at 79, etc.  If the devices have the same address, they will behave synchronically.  DMX addressing is limited, don’t set the address so high that without enough control channels for the fixtures.  Display is flashing when no DMX signal is received.    5.1.4 Connection: use DMX cable with 5 pin XLR‐plugs to connect the controller with the fixture or one fixture with  another.     ...
  • Page 12   www.event‐lighting.com.au  5.2 DMX chart  CHANNEL  Min  Max  name  function  STANDARD  DMX  DMX  1  Pan  Lineary from 0% to 100%  0  255  2  Pan fine  Lineary from 0% to 100%  0  255  3  Tilt  Lineary from 0% to 100%  0  255  4  Tilt fine  Lineary from 0% to 100%  0  255  5  XY Speed  Fast to Slow  0  255      Close  0 ...
  • Page 13   www.event‐lighting.com.au    Reverse Spin  From slow to fast  193  255      Indexed      Open  0  7      GOBO 1  8  15      GOBO 2  16  23      GOBO 3  24  31          GOBO 4  32  39      GOBO 5  40 ...
  • Page 14   www.event‐lighting.com.au    From fast to slow  54  125  Stop  Stop  126  127  Reverse Spin  From slow to fast  128  199  Shake  GOBO 1 from slow to fast  200  205  GOBO 2 from slow to fast  206  211  GOBO 3 from slow to fast  212  217  GOBO 4 from slow to fast  218  223  GOBO 5 from slow to fast  224  229  GOBO 6 from slow to fast  230  235  GOBO 7 from slow to fast  236  241  GOBO 8 from slow to fast  242  255  Open  0 ...
  • Page 15   www.event‐lighting.com.au    Blade1  28  Blade1 Position 0‐>100%  0  255  Position  29  Blade1 Rot  Blade1 Rot  0  255  Blade2  30  Blade2 Position 0‐>100%  0  255  Position  31  Blade2 Rot  Blade2 Rot  0  255  Blade3  32  Blade3 Position 0‐>100%  0  255  Position  33  Blade3 Rot  Blade3 Rot  0  255  Blade4  34  Blade4 Position 0‐>100%  0  255 ...
  • Page 16   www.event‐lighting.com.au    Macro 33  228  234  Macro 34  235  241  Macro 35  242  248  Macro 36  249  255  Frame          38  macros  Lineary from 0 to 100%  0  255  speed      No Function/Safe  0  1      PAN REVERSE ON  2  3      PAN REVERSE OFF  4  5 ...
  • Page 17   www.event‐lighting.com.au    DIMMER SPEED FAST  78  79  DIMMER SPEED MEDIUM  80  81  DIMMER SPEED SLOW  82  83  LED FREQUENCY 600HZ  84  85  LED FREQUENCY 1200HZ  86  87  LED FREQUENCY 2000HZ  88  89  LED FREQUENCY 4000HZ  90  91  LED FREQUENCY 6000HZ  92  93  94  95  LED FREQUENCY 25KHZ  LED FREQUENCY 50KHZ  96  97  INVERT ZOOM OFF  98  99  INVERT ZOOM ON  100  101  RESET ALL  102 ...
  • Page 18   www.event‐lighting.com.au  6. Unique Features    6.1 RDM, stand for “Remote Device Management”, with this function, users can realize remote control of the device,  such as remotely changing DMX address, reverse pan/tilt setting, check a lot of useful information such as temperature,  power consumption, fan speed. Etc. Every single device has a unique RDM code before left factory to distinguish from  each other, usually not suggest users change this code freely.    6.2 Software upgrade function via DMX cable, if there is any new firmware for this device come out, it can be upgraded  simply via a software upgrade box, no need to change any mechanical parts. The upgrade box is not included in the  package, if need any further assistance pls just contact authorized dealers.    6.3 Hibernation, the device will enter sleeping mode if activated after a period of disconnecting DMX signal to save the  power consumption, and will return immediately as soon as the DMX signal is sent again.    6.4 Display flip, by press up and down button for more than 3 seconds, the display will flip automatically, this function is  useful to read menu conveniently when device is hanged.            7. Dimensions Drawing     ...
  • Page 19   www.event‐lighting.com.au  8. Technical specification  Power supply  100‐240 V AC , 50/60 Hz ~  Power consumption  866W  Lamp  Advanced 640w white led  DMX channels  39 channels  Beam angle  4° to 50 ° Luminous flux  83800 lux@5m  Fuse  T10A , 250 V  Device dimensions  748x443x305mm  Net Weight  35.1KG  Gross Weight  40.7KG  IP  20        Warranty  Please refer to your local dealer or contact Event Lighting.  www.event‐lighting.com.au     ...
